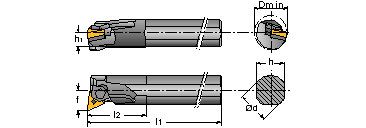

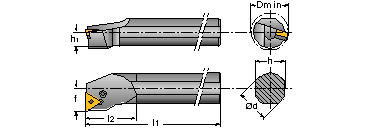

S-PTFNR/L |
|
|
|
| S-PTFNR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S20R PTFNR/L-11 | 20 | 200 | 32 | 18 | 9 | 13 | -6° | -14° | 24 | TNMG 1103.. |
| S25S PTFNR/L-16 | 25 | 250 | 48 | 23 | 11.5 | 17 | -6° | -13° | 32.5 | TNM_ 16....-.. |
| S32T PTFNR/L-16 | 32 | 300 | 62 | 30 | 15 | 22 | -6° | -10° | 40 | |
| S40U PTFNR/L-22 | 40 | 350 | 62 | 36 | 18 | 27 | -6° | -10° | 40 | TNM_ 2204....-.. |
|
S-MTLNR/L-W |
|
|
|
| S-MTLNR/L-W | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S25S MTLNR/L-16W | 25 | 250 | 40 | 23 | 12.2 | 17 | -6° | -12° | 32.5 | TNM_ 16....-.. |
| S32T MTLNR/L-16W | 32 | 300 | 48 | 29 | 14.5 | 22 | -6° | -10° | 40 | |
| S40U MTLNR/L-22W | 40 | 350 | 50 | 36 | 18 | 27 | -6° | -10° | 49 | TNM_ 2204....-.. |
|

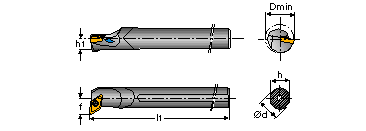

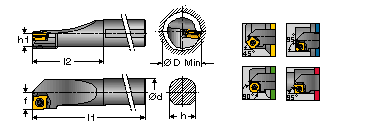

S-SUXCR/L (CHAMTURN) |
|
|
|
|
S-SUXCR/L Расточные резцы с особыми гнездами - 4 возможности |
|||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
øDmin |
Tmax |
ýa |
ýr |
f |
|
| S16Q SUXCR/L-10 CM | 16 | 180 | 45 | 15 | 7.5 | 20 | 8 | 0 | -12 | 11 |
 |
| 12.14 |
 |
||||||||||
| 11.75 |
 |
||||||||||
| 11 |
 |
||||||||||
| S20R SUXCR/L-10 CM | 20 | 200 | 52 | 18 | 9.0 | 25 | 8 | 0 | -6 | 13 |
|
| 14.14 |
|
||||||||||
| 13.75 |
|
||||||||||
| 13 |
|
||||||||||
| S25S SUXCR/L-10 CM | 25 | 250 | 55 | 23 | 11.5 | 32 | 8 | 0 | -4 | 17 |
|
| 18.14 |
|
||||||||||
| 17.75 |
|
||||||||||
| 17 |
|
||||||||||
|

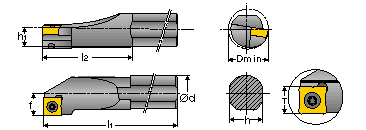

S-SQLCNR/L |
|
|
|
| S-SQLCNR/L | |||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
Tmax |
уa |
уr |
øDmin |
Пластины |
| S16Q SQLCR/L-09 | 16 | 180 | 45 | 15 | 7.5 | 11 | 8.5 | -0° | -12° | 20 | QCMT 09T304-SM |
| S20R SQLCR/L-09 | 20 | 200 | 52 | 18 | 9.0 | 13 | 8.5 | -0° | -6° | 25 | |
| S25S SQLCR/L-09 | 25 | 250 | 55 | 23 | 11.5 | 17 | 8.5 | -0° | -6° | 32 | |
| A20 SQLCR/L-09-AD | 20 | 100 | 52 | 18 | 9.0 | 13 | 8.5 | -0° | -6° | 25 | |
| A25 SQLCR/L-09-AD | 25 | 120 | 55 | 23 | 11.5 | 17 | 8.5 | -0° | -6° | 32 | |
|

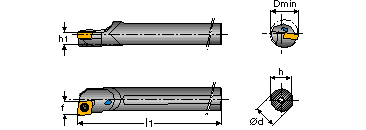

E-SCLCR/L |
|
|
|
| E(1)-SCLCR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| E08K SCLCR-06 | 8 | 125 | 7.6 | 4.3 | 5 | 3° | -11° | 10 | CC__ 0602... | |
| E10M SCLCR-06 | 10 | 150 | 9.2 | 5.1 | 7 | 3° | -7° | 14 | ||
| E12P SCLCR-06 | 12 | 170 | 11 | 5.5 | 9 | 0° | -7° | 16 | ||
| E16R SCLCR/L-09 | 16 | 200 | 15 | 7.9 | 11 | 0° | -6° | 20 | CC__ 09T3... | |
| (1) Резцы типа Е с твердосплавным хвостовиком. |
|

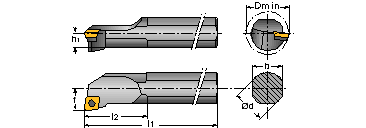

S-SCLCR/L |
|
|
|
| S-SCLCR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S08K SCLCR/L-06 | 8 | 125 | 14.5 | 7.6 | 4.3 | 5 | 3° | -11° | 10.5 |
CCMT 0602..-.. CCGT 0602.. |
| S10L SCLCR/L-06 | 10 | 140 | 22 | 9.2 | 5.1 | 7 | 3° | -7° | 13 | |
| S12M SCLCR/L-06 | 12 | 150 | 25 | 11 | 5.5 | 9 | 0° | -7° | 16 | |
| S16Q SCLCR/L-09 | 16 | 180 | 45 | 15 | 8 | 11 | 0° | -6° | 20 |
CCMT 09T3..-.. CCGT 09T3.. |
| S20R SCLCR/L-09 | 20 | 200 | 40 | 18 | 9.5 | 14 | 0° | -4° | 25 | |
| S25S SCLCR/L-09 | 25 | 250 | 55 | 23 | 12 | 17 | 0° | -4° | 32 | |
|
E-SDUCR |
|
|
|
| E(1)-SDUCR | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| E10M SDUCR-07 | 10 | 150 | 9.2 | 5.1 | 8 | 3° | -9° | 14 | CC__ 0702.. | |
| E12P SDUCR-07 | 12 | 170 | 11 | 5.5 | 9 | 0° | -9° | 16 | ||
| E16R SDUCR-07 | 16 | 200 | 15 | 7.5 | 11 | 0° | -9° | 20 | ||
|

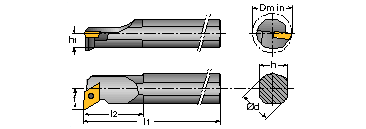

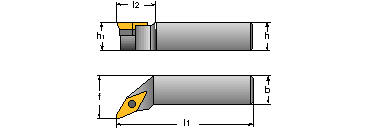

S-SDUCR/L |
|
|
|
| S-SDUCR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S10L SDUCR/L-07 | 10 | 140 | 12 | 9.2 | 5.1 | 8 | 3° | -9° | 14 |
DCMT 0702..-.. DCGT 0702.. |
| S12M SDUCR/L-07 | 12 | 150 | 12 | 11 | 5.5 | 9 | 0° | -9° | 19 | |
| S16Q SDUCR/L-07 | 16 | 180 | 25 | 15 | 8.0 | 11 | 0° | -8° | 20 | |
| S20R SDUCR/L-11 | 20 | 200 | 50 | 18 | 8.5 | 13 | 3° | -6° | 25 |
DCMT 11T3..-.. DCGT 11T3.. |
| S20S SDUCR/L-11 | 25 | 250 | 55 | 23 | 12.0 | 17 | 0° | -5° | 32 | |
|

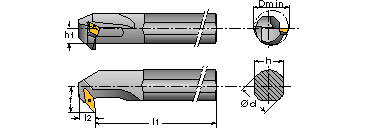

S-SVXCR/L |
|
|
|
| S-SVXCR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S25S SVXCR/L-16 | 25 | 250 | 60 | 23 | 12 | 17 | 0° | -5° | 32 | VC__ 1604..-.. |
| S32T SVXCR/L-16 | 32 | 300 | 70 | 30 | 15 | 22 | 0° | -5° | 40 | |
|

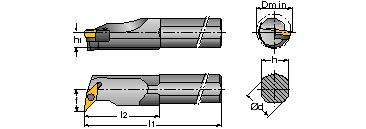

S-SVLFCR/L |
|
|
|
| S-SVLFCR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S32T SVLFCR/L-16 | 32 | 300 | 70 | 29 | 14.5 | 22 | 0° | -8° | 39.5 | VC__ 1604..-.. |
| S40U SVLFCR/L-16 | 40 | 350 | -- | 36 | 18 | 27 | 0° | -5° | 49 | |
|
S-SVLBCR/L |
|
|
|
| S-SVLBCR/L | ||||||||||
Обозначение |
ød |
l1 |
l2 |
h |
h1 |
f |
уa |
уr |
øDmin |
Пластины |
| S32T SVLBCR/L-16 | 32 | 300 | 20 | 29 | 14.5 | 22 | 0° | -8° | 44 | VC__ 1604..-.. |
| S40U SVLBCR/L-16 | 40 | 350 | 20 | 36 | 18 | 27 | 0° | -5° | 53 | |
