Пластины для обработки сварных швов
|
|
Пластины для обработки сварных швов |
| 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Возврат |
|

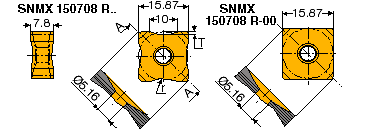

SNMX-07 |
|
|
|
| SNMX-07 (со стружколомом) | ||||||||||
Обозначение |
R(2) |
T |
||||||||
| SNMX 150708R-11 | 11 | 1.20 | ||||||||
| SNMX 150708R-13 | 13 | 1.00 | ||||||||
| SNMX 150708R-15 | 15 | 0.86 | ||||||||
| SNMX 150708R-18 | 18 | 0.71 | ||||||||
| SNMX 150708R-20 | 20 | 0.64 | ||||||||
| SNMX 150708R-22 | 22 | 0.58 | ||||||||
| SNMX 150708R-25 | 25 | 0.50 | ||||||||
| SNMX 150708R-27 | 27 | 0.47 | ||||||||
| SNMX 150708R-30 | 30 | 0.42 | ||||||||
| SNMX 150708R-35 | 35 | 0.36 | ||||||||
| SNMX 150708R-40 | 40 | 0.31 | ||||||||
| SNMX 150708R-45 | 45 | 0.28 | ||||||||
| SNMX 150708R-50 | 50 | 0.25 | ||||||||
| SNMX 150708R-60 | 60 | 0.21 | ||||||||
| SNMX 150708R-65 | 65 | 0.19 | ||||||||
| SNMX 150708R-70 | 70 | 0.18 | ||||||||
| SNMX 150708R-75 | 75 | 0.17 | ||||||||
| SNMX 150708R-90 | 90 | 0.14 | ||||||||
| Доступны следующие марки: IC9015 и IC418. |
|

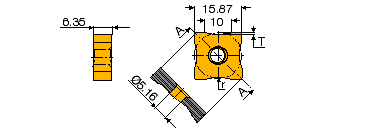

SNMX-06 |
|
|
|
| SNMX-06 (без стружколома)(1) | ||||||||||
Обозначение |
R(2) |
T |
||||||||
| SNMX 150608R-15 | 15 | 0.86 | ||||||||
| SNMX 150608R-20 | 20 | 0.64 | ||||||||
| SNMX 150608R-75 | 75 | 0.17 | ||||||||
| SNMX 150608R-90 | 90 | 0.14 | ||||||||
| (1) Рекомендуется для жестких материалов. |
|
Рекомендуемые условия обработки для пластин PCD Точение |
||||||||||
Деталь |
Скорость (м/мин) |
Подача (мм/зуб) |
Глубина обр-ки (мм) |
Марки |
||||||
| Al сплав (4 - 9% Si) | 800 - 2500 | 0.1 - 0.3 | 0.05 - 3.0 | ID5 | ||||||
| Al сплав (9 - 14% Si) | 600 - 1280 | 0.1 - 0.3 | ID5, ID6 | |||||||
| Al сплав (16 - 18% Si) | 300 - 60 | 0.1 - 0.3 | ID6 | |||||||
| Спеченный карбид | 20 - 40 | 0.05 - 0.2 | 0.02 - 0.5 | ID6 | ||||||
| Дерево | 1000 - 2500 | 0.1 - 0.5 | 0.2 - 5.0 | ID4 | ||||||
| Cu сплав | 600 - 1000 | 0.05 - 0.2 | 0.05 - 3.0 | ID5 | ||||||
| Пластик, FRP | 300 - 1000 | 0.05 - 0.25 | 0.05 - 3.0 | ID4 | ||||||
| Фрезерование | ||||||||||
Деталь |
Скорость (м/мин) |
Подача (мм/зуб) |
Глубина обр-ки (мм) |
Марки |
||||||
| Al сплав (Si < 14%) | 300 - 3000 | 0.1 - 0.2 | 0.10 - 3.0 | ID6 обработка | ||||||
| Al сплав (9 - 15% Si) | 600 - 1200 | |||||||||
|
Рекомендуемые условия обработки для пластин CBN |
||||||||||
Деталь |
Метод |
Скорость (м/мин) |
Подача Точение (мм/об) Фрезерование (мм/зуб) |
Глубина обр-ки (мм) |
Рекомендуемые марки сплавов |
|||||
| Серый чугун (180-230 HB) |
Точение | 400 - 1000 | 0.15 - 0.40 | 0.12 - 2.0 | IB90, IB80 | |||||
| Фрезерование | 400 - 1000 | 0.15 - 0.30 | 0.20 - 2.0 | |||||||
| Охлажд. чугун (400 HB) |
Точение | 75 - 150 | 0.15 - 0.30 | 0.12 - 2.0 | IB90, IB80 | |||||
| Фрезерование | 120 - 240 | 0.15 - 0.30 | 0.20 - 2.0 | IB90A | ||||||
| Закал. сталь (>HRC45) |
Черн.точение | 60 - 140 | 0.15 - 0.40 | 0.70 - 2.5 | IB90A, IB90, IB80 | |||||
| Чист.точение | 100 - 140 | 0.10 - 0.20 | 0.12 - 0.75 | IB65, IB50 | ||||||
| Фрезерование | 120 - 240 | 0.10 - 0.25 | 0.12 - 1.0 | IB90, IB80, IB65, IB50 | ||||||
| Жаропрочн.сплав (HRC35) |
Точение | 100 - 240 | 0.05 - 0.30 | 0.10 - 2.5 | IB90, IB80 | |||||
| Фрезерование | 100 - 240 | 0.10 - 0.40 | 0.10 - 1.0 | IB90, IB80 | ||||||
| Металло- керамический |
Точение | 90 - 180 | 0.05 - 0.20 | 0.10 - 1.0 | IB90, IB80 | |||||
| Фрезерование | 100 - 240 | 0.05 - 0.20 | 0.10 - 1.0 | |||||||
| DCI и HSS рулон |
Точение | 45 - 60 | 0.60 - 0.80 | 2.00 - 4.0 | IB90A | |||||
