CSSPR/L |
|
|
|
| CSSPR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| CSSPR/L 1212F-09 | 12 | 12 | 80 | 21 | 16 | 0° | 6° | SMPR 0903.. SPG 0903.. |
||
| CSSPR/L 1616H-12 | 16 | 16 | 100 | 26 | 20 | 0° | 6° |
SMPR 1203.. SPG 1203.. |
||
| CSSPR/L 2020K-12 | 20 | 20 | 125 | 26 | 25 | 0° | 6° | |||
| CSSPR/L 2525M-12 | 25 | 25 | 150 | 28 | 32 | 0° | 6° | |||
|

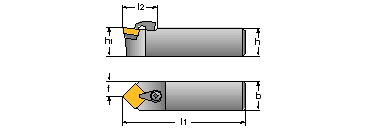

CSDPN |
|
|
|
| CSDPN | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| CSDPN 2020K-12 | 20 | 20 | 125 | 30 | 10 | 0° | 6° | SPMR 1203.. | ||
| CSDPN 2525M-12 | 25 | 25 | 150 | 30 | 12.5 | 0° | 6° | SPG 1203.. | ||
|

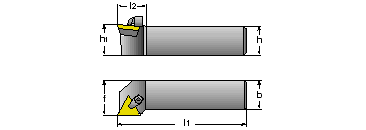

CTGPR/L |
|
|
|
| CTGPR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| CTGPR/L 1212F-11 | 12 | 12 | 80 | 17 | 16 | 6° | 0° | TPMR 1103.. | ||
| CTGPR/L 1616H-11 | 16 | 16 | 100 | 16 | 20 | 6° | 0° | TPG_ 1103.. | ||
| CTGPR/L 2020K-16 | 20 | 20 | 125 | 26 | 25 | 6° | 0° | TPMR 1603.. | ||
| CTGPR/L 2525M-16 | 25 | 25 | 150 | 26 | 32 | 6° | 0° | TPG_ 1603.. | ||
|

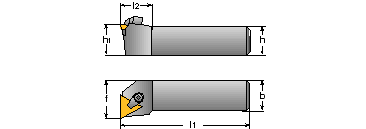

CTFPR/L |
|
|
|
| CTFPR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| CTFPR/L 1212F-11 | 12 | 12 | 80 | 16 | 16 | 0° | 6° | TPMR 1103.. | ||
| CTFPR/L 1616H-11 | 16 | 16 | 100 | 16 | 20 | 0° | 6° | TPG_ 1103.. | ||
| CTFPR/L 2020K-16 | 20 | 20 | 125 | 22 | 25 | 0° | 6° | TPMR 1603.. | ||
| CTFPR/L 2525M-16 | 25 | 25 | 150 | 22 | 32 | 0° | 6° | TPG_ 1603.. | ||
|
CCLNR/L |
|
|
|
| CCLNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| CSLNR/L 2020K 12CE | 20 | 20 | 125 | 25 | CNGN 1207.. | |||||
| CSLNR/L 2020K 12CEA | 20 | 20 | 125 | 25 | CNGN 1204.. | |||||
| CSLNR/L 2525K 12CE | 25 | 25 | 150 | 32 | CNGN 1207.. | |||||
| CSLNR/L 2525K 12CEA | 25 | 25 | 150 | 32 | CNGN 1204.. | |||||
|
CSRNR/L |
|
|
|
| CSRNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| CCLNR/L 2020K 12CE | 20 | 20 | 125 | 27 | CNGN 1207.. | |||||
| CCLNR/L 2525M 12CE | 20 | 20 | 150 | 27 | CNGN 1207.. | |||||
| CCLNR/L 2525M 12CEA | 20 | 20 | 150 | 27 | CNGN 1204.. | |||||
| CCLNR/L 3232P 12CE | 32 | 25 | 170 | 27 | CNGN 1207.. | |||||
|
CSDNN |
|
|
|
| CSDNN | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| CSDNN 2020K 12CE | 20 | 20 | 125 | 10.0 | CNGN 1207.. | |||||
| CSDNN 2020K 12CEA | 20 | 20 | 125 | 10.0 | CNGN 1204.. | |||||
| CSDNN 2525M 12CE | 25 | 25 | 150 | 12.5 | CNGN 1207.. | |||||
| CSDNN 2525M 12CEA | 25 | 25 | 150 | 12.5 | CNGN 1204.. | |||||
| CSDNN 3232P 12CE | 32 | 25 | 170 | 12.5 | CNGN 1207.. | |||||
|

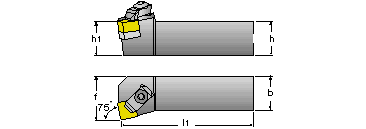

CSSNR/L |
|
|
|
| CSSNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| CSSNR/L 2525M 12CE | 25 | 25 | 150 | 32 | CNGN 1207.. | |||||
| CSSNR/L 2525M 12CEA | 25 | 25 | 150 | 32 | CNGN 1204.. | |||||
| CSSNR/L 3232P 12CE | 32 | 25 | 170 | 32 | CNGN 1207.. | |||||
|

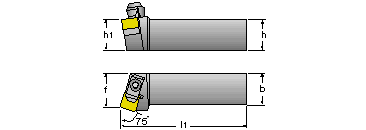

CSKNR/L |
|
|
|
| CSKNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| CSKNR/L 2525M 12CE | 25 | 25 | 150 | 32 | CNGN 1207.. | |||||
| CSKNR/L 2525M 12CEA | 25 | 25 | 150 | 32 | CNGN 1204.. | |||||
| CSKNR/L 3232P 12CE | 32 | 25 | 170 | 32 | CNGN 1207.. | |||||
|

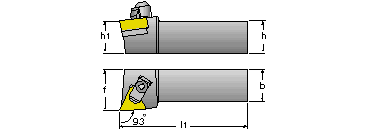

CTJNR/L |
|
|
|
| CTJNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| CTJNR/L 2020K 16CEA | 20 | 20 | 125 | 25 | TNGN 1604.. | |||||
| CTJNR/L 2525M 16CEA | 25 | 25 | 150 | 32 | TNGN 1604.. | |||||
|

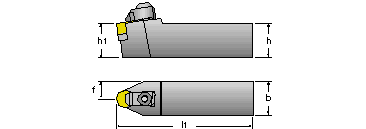

SRDNN |
|
|
|
| SRDNN | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| SRDNN 2020K 12CE | 20 | 20 | 125 | 10.0 | RNGN 120700 | |||||
| SRDNN 2020K 12CEA | 20 | 20 | 125 | 10.0 | RNGN 120400 | |||||
| SRDNN 2525M 12CE | 25 | 25 | 150 | 12.5 | RNGN 120700 | |||||
| SRDNN 2525M 12CEA | 25 | 25 | 150 | 12.5 | RNGN 120400 | |||||
|

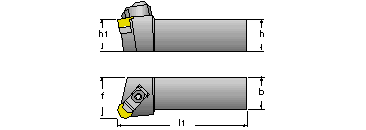

SRGNR/L |
|
|
|
| SRGNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
f |
Пластины |
|||||
| SRGNR/L 2020K 12CEA | 20 | 20 | 125 | 25 | RNGN 120400 | |||||
| SRGNR/L 2525M 12CE | 25 | 25 | 150 | 32 | RNGN 120700 | |||||
| SRGNR/L 2525M 12CEA | 25 | 25 | 150 | 32 | RNGN 120400 | |||||
| SRGNR/L 3232P 12CE | 32 | 32 | 170 | 32 | RNGN 120700 | |||||
