SVJNR/L-F |
|
|
|
| SVJNR/L-F | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| SVJNR/L 1616H-12F | 16 | 16 | 100 | 25 | 20 | -6° | -12° | WNMG 12T3... WNMM 12T3... | ||
| SVJNR/L 2020K-12F | 20 | 20 | 125 | 25 | 25 | -6° | -12° | |||
| SVJNR/L 2525M-12F | 25 | 25 | 150 | 25 | 32 | -6° | -12° | |||
| SVJNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| SVJNR/L 1616H-12 | 16 | 16 | 100 | 25 | 20 | -6° | -12° | WNMG 12T3... WNMM 12T3... | ||
| SVJNR/L 2020K-12 | 20 | 20 | 125 | 25 | 25 | -6° | -12° | |||
| SVJNR/L 2525M-12 | 25 | 25 | 150 | 25 | 32 | -6° | -12° | |||
|
MVJNR/L |
|
|
|
| MVJNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| MVJNR/L 2020K-16 | 20 | 20 | 125 | 41 | 25 | -6° | -10° | WNM_ 1604.. | ||
| MVJNR/L 2525M-16 | 25 | 25 | 150 | 41 | 25 | -6° | -10° | |||
|
SVVNN-F |
|
|
|
| SVVNN-F | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| SVVNN 1616H-12F | 16 | 16 | 100 | 26 | 8 | -0° | -14° | WNMG 12T3
VNMM 12T3..-PP |
||
| SVVNN 2020H-12F | 20 | 20 | 125 | 26 | 10 | -0° | -14° | |||
| SVVNN 2525M-12F | 25 | 25 | 150 | 26 | 12.5 | -0° | -14° | |||
| SVVNN-F | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| SVVNN 1616H-12 | 16 | 16 | 100 | 26 | 8 | -0° | -14° | WNMG 12T3
VNMM 12T3..-PP |
||
| SVVNN 2020K-12 | 20 | 20 | 125 | 26 | 10 | -0° | -14° | |||
| SVVNN 2525M-12 | 25 | 25 | 150 | 26 | 12.5 | -0° | -14° | |||
|
MVVNN |
|
|
|
| MVVNN | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| MVVNN 2020K-16 | 20 | 20 | 125 | 41 | 10 | -4.5° | -14° | WNM_ 1604.. | ||
| MVVNN 2525M-16 | 25 | 25 | 150 | 41 | 12.5 | -4.5° | -14° | |||
|
PSDNN |
|
|
|
| PSDNN | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| PSDNN 2020K-12 | 20 | 20 | 125 | 27 | 10 | 0° | -7° | SNM_ 1204..-..
SNGA 1204.. |
||
| PSDNN 2525M-12 | 25 | 25 | 150 | 27 | 12.5 | 0° | -7° | |||
|
PSKNR/L |
|
|
|
| PSKNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| PSKNR/L 2525M-12 | 25 | 25 | 150 | 25 | 32 | -6° | -6° | SNM_ 1204..-..
SNGA 1204.. |
||
|
PSSNR/L |
|
|
|
| PSSNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| PSSNR/L 2020K-12 | 20 | 20 | 125 | 29 | 25 | -5.5° | -5.5° | SNM_ 1204..-..
SNGA 1204.. |
||
| PSSNR/L 2525M-12 | 25 | 25 | 150 | 29 | 32 | -5.5° | -5.5° | |||
|
PTGNR/L |
|
|
|
| PTGNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| PTGNR/L 2020K-16 | 20 | 20 | 125 | 26 | 25 | -6° | -6° | TNM_ 16....-.. | ||
| PTGNR/L 2525M-16 | 25 | 25 | 150 | 26 | 32 | -6° | -6° | |||
| PTGNR/L 2525M-22 | 25 | 25 | 150 | 28 | 32 | -6° | -6° | TNM_ 2204..-.. | ||
|
PTFNR/L |
|
|
|
| PTFNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| PTFNR/L 2020K-16 | 20 | 20 | 125 | 20 | 25 | -6° | -6° | TNM_ 16....-.. | ||
| PTFNR/L 2525M-16 | 25 | 25 | 150 | 20 | 32 | -6° | -6° | |||
| PTFNR/L 2525M-22 | 25 | 25 | 150 | 26 | 32 | -6° | -6° | TNM_ 2204..-.. | ||
|
MTJNR/L |
|
|
|
| MTJNR/L | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| MTJNR/L 1616H-16W | 16 | 16 | 100 | 30 | 20 | -6° | -6° | TNM_ 16....-.. | ||
| MTJNR/L 2020K-16W | 20 | 20 | 125 | 32 | 25 | -6° | -6° | |||
| MTFNR/L 2525M-16W | 25 | 25 | 150 | 38 | 32 | -6° | -6° | |||
| MTJNR/L 2525M-22W | 25 | 25 | 150 | 38 | 32 | -6° | -6° | TNM_ 2204..-.. | ||
| MTJNR/L 3232P-22W | 32 | 25 | 170 | 38 | 32 | -6° | -6° | |||
|
MTENN-W |
|
|
|
| MTENN-W | ||||||||||
Обозначение |
h=h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
||
| MTENN 1618H-16W | 16 | 16 | 100 | 36 | 8 | 0° | -8° | TNM_ 16....-.. | ||
| MTENN 2020K-16W | 20 | 20 | 125 | 36 | 10 | 0° | -8° | |||
| MTENN 2525M-16W | 25 | 25 | 150 | 36 | 12.5 | 0° | -8° | |||
| MTENN 2525M-22W | 25 | 25 | 150 | 40 | 12.5 | 0° | -8° | TNM_ 2204..-.. | ||
| MTENN 3232P-22W | 32 | 32 | 170 | 40 | 16 | 0° | -8° | |||
|

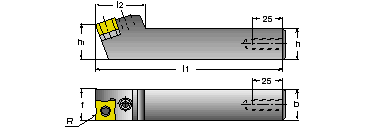

PSANR/L |
|
|
|
| PSANR/L Резцы для обработки сварных швов | ||||||||||
Обозначение |
h |
h1 |
b |
l1 |
l2 |
f |
уa |
уr |
Пластины |
|
| PSANR/L 2525M-15 | 25 | 26 | 25 | 150 | 38 | 25 | 0° | 20° | SNMX 150708...-... | |
