Отрезка и прорезание канавок

1 2 3 4 5 Возврат

HMSN

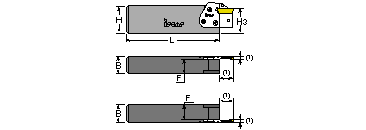

HMSN Резцы для многошпиндельных станков Acme-Gridley
Обозначение	H	B	H1	F	L	Соответствующее обозначение блока(1)	Станки
HMSN-27/3518	35.3	17.5	26.7	14.3	106.7	AZ-23479(l)	3/4" RA8, 9/16" RA6, 9/16" RAN6,  1" RA6, 1" RAN6.
HMSN-30/4325	42.9	21.5	30.5	22.2	152.4	AZ-71479(l)	1-1/4" RA6.
HMSN-32/3825	38.1	25.4	31.8	22.2	135.4	AZ-23479	3/4" RA8.
HMSN-34/4332	42.9	31.8	34.3	28.6	198.9	AZ-41483 AZ-41479(l)	1-1/4" RB8, 1-5/8" RBN8.  1-5/8" RB6, 2" RBN6.
HMSN-37/4438	44.5	38.1	37.3	34.9	134.6		2" RA6, 2-1/4" RA6, 2-5/8" RA6,  2-5/8" RB6, 3" RA6, 3" RB6, 4" RA6,  3-1/2" RA6, 3-1/2" RB6, 2-5/8" RA8,  2-1/4" RA8/RB8, 3-1/2" RB8.
HMSN-46/5738	57.2	38.1	46.0	34.9	152.4	AZ-85479(l)	2-5/8" RB6.
HMSN-57/6438	63.5	38.1	57.2	34.9	211.6	AZ-97479(l)	2-5/8" RB8, 3-1/2" RB6, 4" RB6.  3-1/2" RB8.
HMSN-57/7625	76.2	25.4	57.2	22.2	198.9	ZM-83483(l)	1-5/8" RB8, 2"RB8.

(1) Соответствующее обозначение блока Acme.

HMSN-CONOMATIC

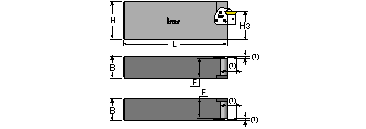

HMSN-CONOMATIC Резцы для многошпиндельных станков
Обозначение	H	B	H1	F	L	Соответствующий блок Empire	Станки
HMSN-3824	38.1	24.4	38.2	21.2	116.8	275	7/8"-4SP, 16SP.
HMSN-4524	44.5	24.4	44.6	21.2	152.4	276	1-1/4" & 1-1/2"-4SP  1-1/4" & 1-1/2" & 1-5/8" 6SP
HMSN-4531	44.5	31.5	44.6	28.3	152.4	274	2"-4SP, 1-7/8" & 2"-6SP  1-5/8" & 1-7/8" 8SP
HMSN-6437	63.5	37.1	63.6	33.9	198.1	277	2-1/4" & 2-5/8"-6SP,  2-1/4" & 2-5/8"-VERT-6SP.
HMSN-7637	76.2	37.1	76.3	33.9	200.7	278	2-1/4" & 2-5/8" & 3-1/2" & 4-1/4"-4SP,  3-1/2" 6SP, 2-1/4" & 2-5/8" & 3"-8SP,  3-1/2" & 4-3/8" AUTOMATIC-4SP.
HMSN-10235	101.6	35.1	101.6	31.9	195.6		5" 4KE, 5-1/4", 5-1/2" K4, 5-1/4" 4K0.

(1) Соответствующее обозначение блока Acme.

HMSN-NEW BRITAIN

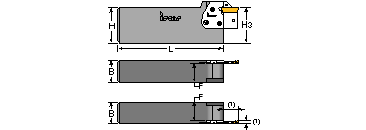

HMSN-DO IT YOURSELF

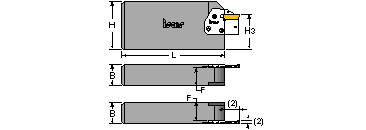

HMSN-NEW BRITAIN Резцы для новых британских многошпиндельных станков
Обозначение	Соответствующий блок Empire	Станки	Размер хвостовика
HMSN-35/3722	226	Model #42: Model #52: Model #60: Model #61: Model #62:  Model #602:	1", 1-1/4", 2-1/4", 3"

(1) Соответствующее обозначение блока Acme.

DGHD/HGAD

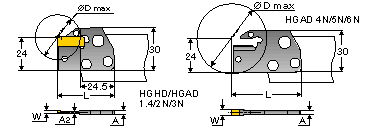

DGHD/HGAD Резцовые вставки Do-Grip
W(1)	Обозначение	B	A	L	øDmax	Пластины	Экстрактор
1.4	DGAD 1.4N	1.0	3.2	41.5	28	DGN/R/L 14... EDG 23B
1.0/2/2.2	DGAD 2N	1.6	3.2	41.5	32	DGN/R/L 2...	EDG 33A
1.0/3/3.1	DGAD 3N	2.4	4.0	41.5	32	DGN/R/L 3...	EDG 33A
3	HGAD 3N	2.4	4.0	50.5	50	HGN/R/L 3... GRIP 3...	EDG 23B
4	DGAD 4N	3.2	3.2	50.5	50	DGN/R/L 4... GRIP 4...	EDG 33A
5	DGAD 5N	4.0	4.0	50.5	50	DGN/R/L 5... GRIP 5...	EDG 33A
6/6.35	DGAD 6N	5.2	5.2	50.5	50	DGN/R/L 6... GRIP 6...	EDG 33A

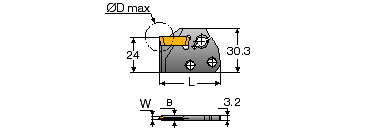

Оправки Do-Grip

Оправки Do-Grip Резцовые вставки для резцов HMSDV-50L
W(1)	Обозначение	B	L	øDmax	Пластина
1.4	DGAD 1.4B-D16	1.0	36.8	16	DGN/R/L 1.4...
1*, 1.5	DGAD 1.5B-D20	1.0	41.0	20	DGN/R/L 1.../15...
1*, 2, 2.2	DGAD 2B-D20	1.6	41.0	20	DGN/R/L 1.../2...

(1) Глубина - до 3 мм, диаметр - без ограничений.

DGFS

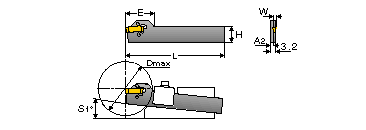

DGFS Резцы для многошпиндельных станков, замена HSS и напайных резцов
B	W	Обозначение	A	L	E	D max	S1	Пластина	HSS эталон резца	Комплект резцедержателей
12.7	1.0/2.0/2.2	DGGFS-0-12-2	1.6	110	32	32	0	DG...10...-2...	P2	X-18-1, 46,47-WT 160-CL, 354-CL 701-ACL, 702 702-CL, 703, 703-CL, 704, 704-CL, 6921 6925
17.4	1.0/2.0/2.2	DGGFS-0-17-2	1.6	110	32	35	0	DG...10...-2...	P3N	E-7, 47, 102-CL 103-CL, 161-A-CL, 162-A-CL
17.4	1.0/3.0/3.1	DGGFS-0-17-3	2.4	110	32	60	0	DG...10...-3...	P3, T3
12.7	1.0/2.0/2.2	DGGFS-5-12-2	1.6	110	32	32	5	DG...10...-2	P2N, P2	361-CL, 431,
12.7	1.0/2.0/3.1	DGGFS-5-12-3	2.4	110	32	32	5	DG...10...-3	P2N, P2	431-CL, 630
17.4	1.0/2.0/2.2	DGGFS-5-17-2	1.6	110	32	35	5	DG...10...-2...	P3N, P3	226, 226-CL, 275 275-CL, 276-CL, 361-CL, 431, 630, 707-A, 707-A-CL
17.4	1.0/3.0/3.1	DGGFS-5-17-3	2.4	110	32	60	5	DG...10...-3...	P4, P5S
17.4	4.0	DGGFS-5-17-4	3.2	110	32	60	5	DG...4 & GRIP 4	T3, T4, T5S
22.2	1.0/2.0/2.2	DGGFS-5-22-2	1.6	150	32	50	5	DG...10...-2...	P5X, P5N	100-CL, 274, 277 277-CL, 274-CL, 370, 383-CL, 6722, 6754, 6755, 6854, 6855, 6922, 51 51-CL, 353-CL, 167, 370-CL
22.2	1.0/3.0/3.1	DGGFS-5-22-3	2.4	150	32	75	5	DG...10...-3...	P5, P6
22.2	4.0	DGGFS-5-22-3	3.2	150	32	80	5	DG...4 & GRIP 4	T5, T6
23.8	1.0/3.0/3.1	DGGFS-5-24-3	2.4	150	32	80	5	DG...10...-3
23.8	4.0	DGGFS-5-24-4	3.2	150	32	80	5	DG...4 & GRIP 4
28.5	1.0/2.0/2.2	DGGFS-5-28-2	1.6	150	32	65	5	DG...10...-2	P8X, P8N,	278, 2780CL, 279 279-CL, 280, 280-CL, 281, 281-CL, 375-CL, 359-CL, 372-CL, A6120, 52, 52-CL
28.5	1.0/3.0/3.1	DGGFS-5-28-3	2.4	150	32	100	5	DG...10...-3	P8, P9, P10,
28.5	4.0	DGGFS-5-28-3	3.2	150	32	100	5	DG...4 & GRIP 4	T8, T9, T10

(1) Для DG_ 1.0 пластина модифицирует блок.
