SELF-GRIP
Отрезка и прорезание канавок
1 2 3 4 5 Возврат

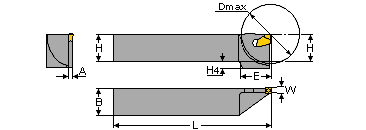

SGFR/L-B-D-SH
SGFR/L-B-D-SH
Резцы с хвостовиками и с короткими головками типа F
(для автоматических станков)

Wдиап.
Dmax
 Обозначение
HxB
A
L
E
H1
H4
Винт
Пластина
 1.2  15  SGFR/L 8B-1.2D15SH 8x8 0.9 120 14 9 -    GF_ 1.2
 1.6  15  SGFR/L 8B-1.6D15SH 8x8 1.2 120 14 9 - SR 14-541  GF_ 1.6
 1.2  15  SGFR/L 10B-1.2D15SH 10x10 0.9 120 14 11 - SR 16-236  GF_ 1.2
 1.6  15  SGFR/L 10B-1.6D15SH 1.2 120 14 11 -  GF_ 1.6
 1.80-2.69  20  SGFR/L 10B-2D20SH 1.6 120 18 13 2  GF_ 2;2.4
 1.2  24  SGFR/L 12B-1.2D24SH 12x12 0.9 140 18 13 - SR 16-236P  GF_ 1.2
 1.6  24  SGFR/L 12B-1.6D24SH 1.2 140 18 13 -  GF_ 1.6
 1.80-2.69  24  SGFR/L 10B-2D24SH 1.6 140 18 13 -  GF_ 2;2.4
 1.80-2.69  24  SGFR/L 16B-2D24SH 16x16 1.6 140 18 17 - SR 16-236P  GF_ 2;2.4
Ключ: T-15/5.

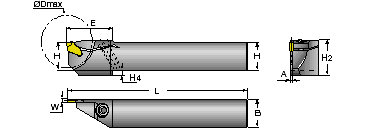

SGAFR/L
SGAFR/L
Резцы с хвостовиками типа F (для автоматических станков)

Wдиап.
Dmax
 Обозначение
HxB
A
L
L1
H4
Пластина
Экстрактор
 1.2  18  SGAFR/L 8-1.2 D18 8x8 0.9 120 12 4  GF_ 1.2  ESG-05
 1.6  26  SGAFR/L 8-1.6 1.2 14 4  GF_ 1.6  ESG-05
 1.2  18  SGAFR/L 10-1.2 D18 10x10 0.9 120 12 2  GF_ 1.2  ESG-05
 1.6  28  SGAFR/L 10-1.6 1.2 15 2  GF_ 1.6  ESG-05
 1.80-2.69  30  SGAFR/L 10-2 1.6 17 6  GF_ 2;2.4  ESG-1
 1.2  18  SGAFR/L 12-1.2 D18 12x12 0.9 140 12 -  GF_ 1.2  ESG-05
 1.6  30  SGAFR/L 12-1.6 1.2 - -  GF_ 1.6  ESG-05
 1.80-2.69  30  SGAFR/L 12-2 1.6 17 4  GF_ 2;2.4  ESG-1
 1.2  18  SGAFR/L 14-1.2 D18 14x14 0.9 140 12 -  GF_ 1.2  ESG-05
 1.6  35  SGAFR/L 14-1.6 1.2 - -  GF_ 1.6  ESG-05
 1.80-2.69  35  SGAFR/L 14-2 1.6 20 2  GF_ 2;2.4  ESG-1
 1.80-2.69  36  SGAFR/L 16-2 16x16 1.6 140 - -  GF_ 2;2.4  ESG-1

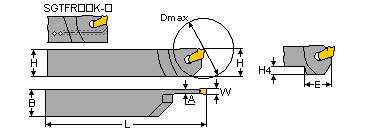

SGTFR/L-D
SGTFR/L-D Жесткие резцы типа F

Wдиап.
Dmax
 Обозначение
HxB
A
L
L1
H4
Пластины
Экстрактор
 1.80-2.69  30  SGTFR/L 1212-2D30 12x12 1.7 150 17 4  GF_ 2;2.4  ESG-1
 2.70-3.53  32  SGTFR/L 1212-3D32 2.4 18 6  GF_ 3  ESG-1
 2.70-3.53  35  SGTFR/L 1616-3D35 16x16 2.4 110 18 4  GF_ 3  ESG-1
 3.54-4.52  35  SGTFR/L 1616-4D35 3.25 18 4  GF_ 4  ESG-1
 2.70-3.53  45  SGTFR/L 2020-3D45 20x20 2.4 125 23 5  GF_ 3  ESG-1
 3.54-4.52  45  SGTFR/L 2020-4D45 3.25 23 5  GF_ 4  ESG-1

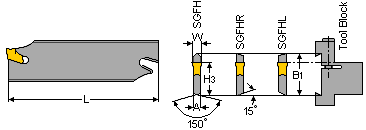

SGFH/R/L
SGFH/R/L Двусторонние резцы - тип F

B
Wдиап.
 Обозначение
A
L
H3
Dmax
Dmin
Пластины
Экстрактор
 19  1.2  SGFH 19-1.2 0.93(1) 86 15.7 18 -  GF_ 1.2  ESG-05
 1.6  SGFH 19-1 1.2(1) 32 -  GF_ 1.6  ESG-05
 1.80-2.69  SGFH 19-2 1.6 38 -  GF_ 2;2.4  ESG-1
 26  1.2  SGFH 26-1.2 0.93(1) 110 21.4 20 -  GF_ 1.2  ESG-05
 1.6  SGFH 26-1 1.2(1) 35 -  GF_ 1.6  ESG-05
 1.80-2.69  SGFH 26-2 1.6 50 -  GF_ 2;2.4  ESG-1
 2.70-3.53  SGFH 26-3 2.4 75 -  GF_ 3  ESG-1
 2.70-3.53  SGFH 26K-3 2.4 52 15  GF_ 3  ESG-1
 3.54-4.52  SGFH 26-4 3.2 80 -  GF_ 4  ESG-1
 4.54-5.50  SGFH 26-5 4.0 80 -  GF_ 4.8;5  ESG-1
 32  1.6  SGFH 32-1 1.2(2) 150 24.8 38 -  GF_ 1.6  ESG-05
 1.80-2.69  SGFH 32-2 1.6(2) 50 -  GF_ 2;2.4  ESG-1
 2.70-3.53  SGFH 32-3 2.4 100 -  GF_ 3  ESG-1
 2.70-3.53  SGFH 32K-3 2.4 72 28  GF_ 3  ESG-1
 3.54-4.52  SGFH 32-4 3.2 100 -  GF_ 4  ESG-1
 3.54-4.52  SGFH 32K-4 3.2 72 28  GF_ 4  ESG-1
 4.54-5.50  SGFH 32-5 4.0 120 -  GF_ 4.8;5  ESG-1
 4.54-5.50  SGFH 32K-5 4.0 72 28  GF_ 4.8;5  ESG-1
 5.51-6.50  SGFH 32-6 5.2 120 -  GF_ 6  ESG-1
 8.0  SGFH 32-8(3) 6.8 120 -  GF_ 8  ESG-9
 9.5  SGFH 32-9(3) 8.0 120 -  GF_ 9  ESG-9
 8.0  SGFHR/L 32-8 6.8 120 -  GF_ 8  ESG-9
 9.5  SGFHR/L 32-9 8.0 120 -  GF_ 9  ESG-9
 45  3.0  SGFH 45-3 2.4 225 38 160 -  GF_ 3  ESG-1
 4.1  SGFH 45-4 3.2 160 -  GF_ 4  ESG-1
 4.8&5  SGFH 45-5 4.0 160 -  GF_ 4.8&5  ESG-1
 6.4  SGFH 45-6 5.2 160 -  GF_ 6  ESG-1
 52.6  8.0  SGFH 52-8 6.8 190 45 190 -  GF_ 8  ESG-9
 8.0  SGFH 53-8 6.8 260 220 -  GF_ 8  ESG-9
 9.5  SGFH 52-9 8.0 190 200 -  GF_ 9  ESG-9
 9.5  SGFH 53-9 8.0 260 250 -  GF_ 9  ESG-9
 12.7  SGFHR/L 52-12 11.1 190 200 -  GF_ 12  ESG-9
 12.7  SGFHR/L 53-12 11.1 260 250 -  GF_ 12  ESG-9
(1) А=0.93 или 1.2 только в зоне DOC. Общая толщина - 1.6.
(2) А=1.2 или 1.6 только в зоне DOC. Общая толщина - 2.4.
(3) SGFH 32-8 & SGFH 32-9 только с резцовым блоком SGTBK.

SGFH Двусторонние резцы - типa F (по заказу)

B
W
 Обозначение
A
L
H3
Dmax
Пластины
Экстрактор
 100  9.5  SGFH 100-9 8.0 450 92.5 450  GF_ 9  ESG-9
 150  9.5  SGFH 150-9 8.0 600 142.5 600  GF_ 9  ESG-9
 100  12.7  SGFH 100-12 11.1 450 92.5 450  GF_ 12  ESG-9
 150  12.7  SGFH 150-12 11.1 600 142.5 600  GF_ 12  ESG-9

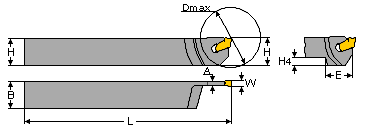

SGTFR/L
SGTFR/L Резцы с хвостовиками типа F

Wдиап.
Dmax
 Обозначение
HxB
A
L
L1
H4
Пластины
Экстрактор
 1.6  28  SGTFR/L 1010-1.6 10x10 1.2 86 15 4  GF_ 1.6  ESG-05
 1.80-2.69  28  SGTFR/L 1010-2 1.6 17 6  GF_ 2;2.4  ESG-1
 1.6  30  SGTFR/L 1212-1.6 12x12 1.2 110 - -  GF_ 1.6  ESG-05
 1.80-2.69  32  SGTFR/L 1212-2 1.6 19 4  GF_ 2;2.4  ESG-1
 2.70-3.53  32  SGTFR/L 1212-3 2.4 19 6  GF_ 3  ESG-1
 2.70-3.53  35  SGTFR/L 1612-3 16x12 2.4 110 17 4  GF_ 3  ESG-1
 3.54-4.52  35  SGTFR/L 1612-4 3.2 17 4  GF_ 4  ESG-1
 1.80-2.69  35  SGTFR/L 2012-2 20x12 1.6 110 - -  GF_ 2;2.4  ESG-1
 2.70-3.53  40  SGTFR/L 2012-3 2.4 - -  GF_ 3  ESG-1
 3.54-4.52  42  SGTFR/L 2012-4 3.2 - -  GF_ 4  ESG-1
 4.53-5.50  42  SGTFR/L 2012-5 4.0 - -  GF_ 4.8;5  ESG-1
 2.70-3.53  52  SGTFR/L 2020-3 20x20 2.4 120 - -  GF_ 3  ESG-1
 2.70-3.53  52  SGTFR/L 2020K-3(1) 2.4 - -  GF_ 3  ESG-1
 3.54-4.52  57  SGTFR/L 2020-4 3.2 - -  GF_ 4  ESG-1
 3.54-4.52  57  SGTFR/L 2020K-4(1) 3.2 - -  GF_ 4  ESG-1
 4.53-5.50  57  SGTFR/L 2020-5 4.0 - -  GF_ 4.8;5  ESG-1
 2.70-3.53  56  SGTFR/L 2525-3 25x25 2.4 120 - -  GF_ 3  ESG-1
 2.70-3.53  56  SGTFR/L 2525K-3(1) 2.4 - -  GF_ 3  ESG-1
 3.54-4.52  65  SGTFR/L 2525-4 3.2 - -  GF_ 4  ESG-1
 3.54-4.52  65  SGTFR/L 2525K-4(1) 3.2 - -  GF_ 4  ESG-1
 4.53-5.50  76  SGTFR/L 2525-5 4.0 - -  GF_ 4.8;5  ESG-1
 5.51-6.50  76  SGTFR/L 2525-6 5.2 - -  GF_ 6  ESG-1
 2.70-3.53  56  SGTFR/L 3225-3 32x25 2.4 170 - -  GF_ 3  ESG-1
 3.54-4.52  70  SGTFR/L 3225-4 3.2 - -  GF_ 4  ESG-1
 4.53-5.50  80  SGTFR/L 3225-5 4.0 - -  GF_ 4.8;5  ESG-1
 5.51-6.50  80  SGTFR/L 3225-6 5.2 - -  GF_ 6  ESG-1
Хвостовики 10, 12, 16 подходят также для автоматических станков.
(1) Для охладительной трубки.

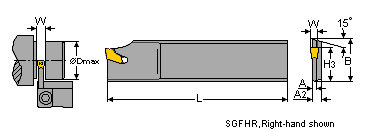

SGFHR/L-26T
SGFHR/L-26T Одно- и двухcторонние резцы типа F

B
Wдиап.
 Обозначение
A1
A2
L
H3
Dmax
Пластина		 TRAUB
станки
Экстрактор
 26  1.6  SGFHR/L 26T16-1.6 1.2 8 110 21.4 30  GF_ 1.6  TNS-30  ESG-05
 1.80-2.69  SGFHR/L 26T16-2 1.6 30  GF_ 2;2.4  TNS-30  ESG-1
 2.70-3.53  SGFHR/L 26T16-3 2.4 30  GF_ 3  TNS-30  ESG-1
 1.6  SGFHR/L 26T23-1.6 1.2 42  GF_ 1.6  TNS-30/42  ESG-05
 1.80-2.69  SGFHR/L 26T23-2 1.6 42  GF_ 2;2.4  TNS-30/112  ESG-1
 2.70-3.53  SGFHR/L 26T23-3 2.4 42  GF_ 3  TNS-30/42  ESG-1
 3.54-4.52  SGFHR/L 26T23-4 3.4 42  GF_ 4  TNS-30/42  ESG-1
"В" связывает резцы и блоки.

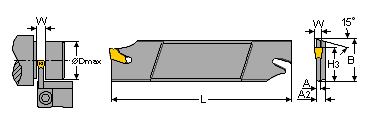

SGFHR/L-32T
SGFHR/L-32T Одно- и двухcторонние резцы типа F

B
Wдиап.
 Обозначение
A1
A2
L
H3
Dmax
Пластина		 TRAUB
станки
Экстрактор
 32  1.80-2.69  SGFHR/L 32T22-2 1.6 8 110 24.8 42  GF_ 2;2.4  TNS-42  ESG-1
 2.70-3.53  SGFHR/L 32T22-3 2.4  GF_ 3
 3.54-4.52  SGFHR/L 32T22-4 3.4  GF_ 4
 32  2.70-3.53  SGFHR/L 32T33-3 2.4 8 110 24.8 60  GF_ 3  TNS-42/60
 TNS-65		  ESG-1
 32  3.54-4.52  SGFHR/L 32T33-4 3.4 8 110 24.8 60  GF_ 4  TNS-42/60
 TNS-65		  ESG-1
 32  3.54-4.52  SGFHR/L 32T41-4 3.4 10 110 24.8 80  GF_ 4  TNS-65/80
 TNS-480		  ESG-1
 32  4.53-5.50  SGFHR/L 32T41-5 4.2 10 110 24.8 80  GF_ 4.8;5  TNS-65/80
 TNS-480		  ESG-1
"В" связывает резцы и блоки.

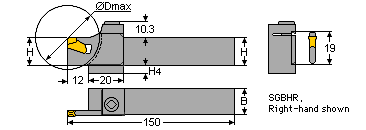

SGBHR/L
SGBHR/L Блоки для резцов

H
 Обозначение
B
H4
Винт
Резец
 10  SGBHR/L 1010 10 10 SR M5x25 SGB 19...
 12  SGBHR/L 1212 12 8 SR M5x25
 14  SGBHR/L 1414 14 6 SR M5x25
 16  SGBHR/L 1616 16 6 SR M5x25
 20  SGBHR/L 2020 20 2 SR M5x25
 25  SGBHR/L 2525 25 0 SR M5x25
HEX ключ HW-4 поставляется с каждым блоком.
