Пластины для прорезки и точения

1 2 3 4 5 Возврат

GIP/GIG

GIP/GIG Прецизионные пластины для наружной прорезки канавок
W±0.02	Обозначение	R(1)	t	M
0.50	GIP 0.50-0.00	0	1	2.2
0.80	GIP 0.80-0.00	0	1.6	2.2
1.04	GIP/GIG 1.04-0.00	0	2	2.2
1.20	GIP/GIG 1.20-0.00	0	2	2.2
1.25	GIG 1.25-0.10	0.10	2	2.2
1.40	GIP/GIG 1.40-0.00	0	2	2.2
1.45	GIG 1.45-0.10	0.10	2	2.2
1.40	GIP/GIG 1.47-0.00	0	2.5	2.2
1.50	GIG 1.50-0.10	0.10	2.5	2.2
1.40	GIP/GIG 1.57-0.15  GIP 1.57-0.79	0.15  0.79	2.7	2.2
1.70	GIP/GIG 1.70-0.10	0.10	3	2.2
1.78	GIP/GIG 1.78-0.18	0.18	3	2.2
1.85	GIG 1.85-0.15	0.15	3	2.2
1.96	GIP/GIG 1.96-0.15	0.15	3	2.2
2.00	GIG 2.00-0.20	0.20	3	2.2
2.00	GIP/GIG 2.00-1.00	1.00	3	2.2
2.22	GIP/GIG 2.22-0.15	0.15	3.5	2.2
2.30	GIG 2.30-0.20	0.20	3.5	2.2
2.39	GIP 2.39-0.15  GIP 2.39-1.20	0.15  1.20	4.7	2.4
2.47	GIP 2.47-0.20	0.20	5	2.4

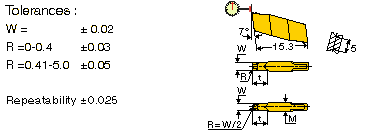

GIP

GIP Прецизионные пластины для наружной прорезки и точения
W±0.02	Обозначение	R(1)	M
2.70	GIP 2.70-0.10	0.10	2.4
2.87	GIP 2.87-0.20	0.20	2.4
3.00	GIP 3.00-0.00	0.00	2.4
	GIP 3.00-0.40	0.40
	GIP 3.00-0.20	0.20
	GIP 3.00-1.50	1.50
3.15	GIP 3.15-0.15	0.15	2.4
3.18	GIP 3.18-0.20	0.20	2.4
3.30	GIP 3.30-0.10	0.10	2.4
3.48	GIP 3.48-0.20	0.20	3.2
3.56	GIP 3.56-0.20	0.20	3.2
3.74	GIP 3.74-0.20	0.20	3.2
3.98	GIP 3.98-0.20	0.20	3.2
	GIP 3.98-1.99	1.99
4.23	GIP 4.23-0.10	0.10	3.2
4.78	GIP 4.78-2.39	2.39	4.0
5.00	GIP 5.00-0.40	0.40	4.0
	GIP 5.00-0.80	0.80
	GIP 5.00-2.50	2.50
6.00	GIP 6.00-0.40	0.40	4.8
	GIP 6.00-0.80	0.80
6.35	GIP 6.35-0.80	0.80	4.8
	GIP 6.35-3.18	3.18

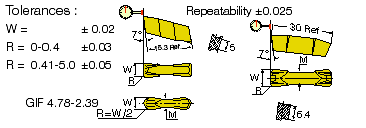

GIF

GIF Прецизионные пластины для наружной прорезки канавок
W±0.02	Обозначение	R	M
3.48	GIF 3.48-0.20	0.20	3.2
3.48	GIF 3.56-0.20	0.20	3.2
3.74	GIF 3.74-0.20	0.20	3.2
3.98	GIF 3.98-0.20	0.20	3.2
4.23	GIF 4.23-0.10	0.10	3.2
4.45	GIF 4.45-0.15	0.15	4.0
4.78	GIF 4.78-0.55	0.55	4.0
	GIF 4.78-2.39	2.39
4.86	GIF 4.86-0.30	0.30	4.0
5.28	GIF 5.28-0.20	0.20	4.0
5.39	GIF 5.39-0.20	0.20	4.0
5.55	GIF 5.55-0.55	0.55	4.8
5.90	GIF 5.90-0.20	0.20	4.8
6.35	GIF 6.35-0.50	0.50	4.8

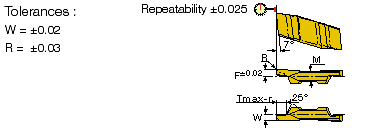

GIP-RX/LX

GIP-RX/LX Пластины для прорезки канавок по буртикам
W±0.02	Обозначение	R±0.03	t	M	F
1.00	GIP 1.00-0.00 RX/LX	0.00	2.0	2.4	1.55
2.00	GIP 2.00-0.15 RX/LX	0.15	3.0	2.4	1.65

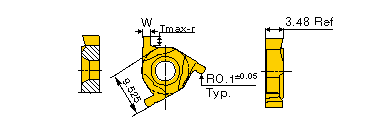

GTMA

GTMA Пластины для неглубокой наружной и внутренней прорезки
W±0.05	Обозначение	T
1.20	GTMA 16 ER/IL 120  GTMA 16 EL/IR 120	1.6
1.40	GTMA 16 ER/IL 140  GTMA 16 EL/IR 140	1.8
1.60	GTMA 16 ER/IL 160  GTMA 16 EL/IR 160	2.0
1.75	GTMA 16 ER/IL 175  GTMA 16 EL/IR 175	2.0
1.95	GTMA 16 ER/IL 195  GTMA 16 EL/IR 195	2.0
2.22	GTMA 16 ER/IL 222  GTMA 16 EL/IR 222	2.22

Пластины для правосторонней внешней прорезки могут быть использованы для левосторонней внутренней прорезки. Наружные резцы - опорная пластина АЕ 16-0 Внутренние резцы - опорная пластина AI 16-0

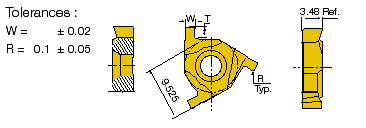

GTGA

GTGA Пластины для неглубокой наружной и внутренней прорезки (прецизионой)
W±0.05	Обозначение	T
1.00	GTGA 16 ER/IL 100  GTGA 16 EL/IR 100	1.55
1.20	GTGA 16 ER/IL 120  GTGA 16 EL/IR 120	1.60
1.40	GTGA 16 ER/IL 140  GTGA 16 EL/IR 140	1.80
1.70	GTGA 16 ER/IL 170  GTGA 16 EL/IR 170	2.00
1.95	GTGA 16 ER/IL 195  GTGA 16 EL/IR 195	2.00
2.25	GTGA 16 ER/IL 225  GTGA 16 EL/IR 225	2.10

Наружные резцы - опорная пластина АЕ 16-0 Внутренние резцы - опорная пластина AI 16-0

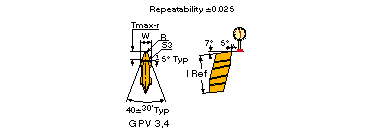

GPV

GPV Прецизионные пластины для "V"-образной прорезки
W±0.05	Обозначение	p±0.03	T	P1±0.05	R2±0.05	N	LRef
2.80	GPV 3-2.34-1(1)	2.34	2.21	0.32	0.20	1	15.3
4.03	GPV 4-3.65-1	3.56	3.42	0.42	0.30	1	15.3

(1) Используйте блоки, подходящие для GIP 3/GIP 4

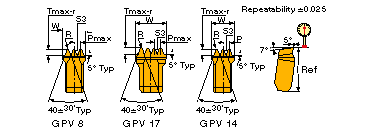

GPV

GPV Прецизионные пластины для "V"-образной прорезки
W±0.05	Обозначение	p±0.03	T	P1±0.05	R2±0.05	N	LRef
7.48	GPV 8-2.34-3(2)	2.34	2.21	0.32	0.20	3	15.3
11.14	GPV 14-3.56-3(3)	3.56	3.42	0.42	0.30	3	24.0
9.82	GPV 14-2.34-4(3)	2.34	2.21	0.32	0.20	4	24.0
14.68	GPV 17-3.56-4(4)	3.56	3.42	0.42	0.30	4	24.0

(2) Используйте блоки, подходящие для GIMY 808 (3) Используйте блоки, подходящие для TIGER 14... (4) Используйте блоки, подходящие для TIGER 17...
