Пластины для прорезки и точения

1 2 3 4 5 Возврат

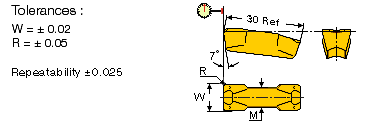

GDPU

GDPU Прецизионные пластины для внешней прорезки
W±0.02	Обозначение	R±0.05	M
10.00	GDPU 10.00-0.80	0.80	8.0
	GDPU 10.00-1.20	1.20
	GDPU 10.00-2.00	2.00
11.00	GDPU 11.00-1.20	0.80
	GDPU 11.00-2.00	2.00

GDMU

GDMU Универсальные пластины для внешней прорезки
W±0.02	Обозначение	R±0.05	M
8.00	GDMU 808	0.80	8.0

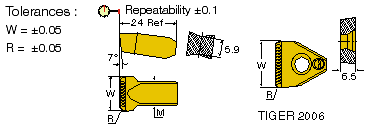

TIGER

TIGER Прецизионные пластины для внешней прорезки
W±0.02	Обозначение	R±0.05	M
14.53	TIGER 1453-152	1.52	10.0
16.63	TIGER 16.63-1.52	1.52	12.7
17.40	TIGER 1740-200	2.00	12.7
20.06	TIGER 2006-152	1.52	--

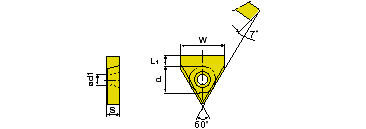

XNUW

XNUW Заготовки-пластины для профилирования
Обозначение	W	L1	ød	s	ød1
XNUW 1305-05	13.0	5.0	12.70	5.35	5.5
XNUW 14T3-03	14.5	3.0	9.52	3.97	4.4
XNUW 2006-05	20.5	5.0	12.70	6.35	5.5
XNUW 2406-05	24.5	5.0	15.87	6.35	5.5
XNUW 3606-10	36.5	10.0	19.05	6.35	6.5

Профиль пластины по заказу.

GIP-UN

GIP-UN Прецизионные пластины для наружной подрезки и проточки
W±0.02	Обозначение	R±0.05
3.00	GIP 3.00-1.15-UN	1.50
4.00	GIP 4.00-2.00-UN	2.00

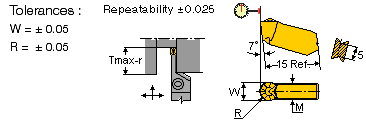

GIMY-UN

GIMY-UN Универсальные пластины для наружной подрезки
W±0.05	Обозначение	R±0.05	M	Tmax
3.00	GIMY 315-UN	1.50	2.4	2.00
4.00	GIMY 420-UN	2.00	3.2	2.50

Для 45° подрезки при øD<=100 мм могут быть использованы обычные пластины GIMY.

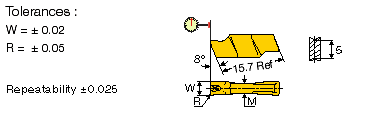

GIPI-E

GIPI-E Прецизионные пластины для внутренней прорезки и точения
W±0.02	Обозначение	R±0.05	M
3.00	GIPI 3.00E-0.40	0.40	2.4
4.00	GIPI 4.00E-0.40	0.40	3.2
5.00	GIPI 5.00E-0.50	0.50	4.0
6.35	GIPI 6.35E-0.55	0.55	4.8

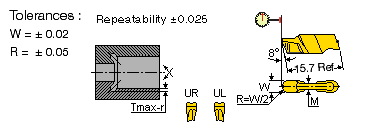

GIPI-UR/UL

GIPI-UR/UL Прецизионные пластины для внутренней подрезки
W±0.02	Обозначение	R±0.05	M
3.00	GIPI 3.00-1.50 UR/UL	1.50	2.4
4.00	GIPI 4.00-2.00 UR/UL	2.00	3.2

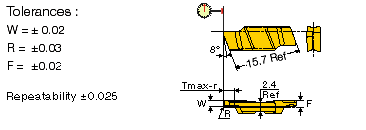

GIPI-RX/LX

GIPI-RX/LX Прецизионные пластины для точения по краям
W±0.05	Обозначение	R±0.03	F±0.02	t
1.00	GIPI 1.00-0.00 RX/LX	0.00	1.55	2.0
2.00	GIPI 2.00-0.10 RX/LX	0.10	1.65	2.7

Требует укороченного гнезда.
