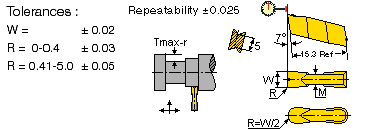

GIP-...E |
|
|
|
| GIP-...E Прецизионные пластины для внешней прорезки и точения | ||||||||||
W±0.02 |
Обозначение |
R(1) |
M |
|||||||
| 3.00 | GIP 3.00E-0.00 | 0 | 2.4 | |||||||
| GIP 3.00E-0.20 | 0.20 | |||||||||
| GIP 3.00E-0.40 | 0.40 | |||||||||
| GIP 3.00E-1.50 | 1.50 | |||||||||
| 4.00 | GIP 4.00E-0.40 | 0.40 | 3.2 | |||||||
| GIP 4.00E-0.60 | 0.60 | |||||||||
| GIP 4.00E-0.80 | 0.80 | |||||||||
| GIP 4.00E-2.00 | 2.00 | |||||||||
| 4.78 | GIP 4.78E-0.55 | 0.55 | 4.0 | |||||||
| 5.00 | GIP 5.00E-0.40 | 0.40 | 4.0 | |||||||
| GIP 5.00E-0.60 | 0.60 | |||||||||
| GIP 5.00E-0.80 | 0.80 | |||||||||
| GIP 5.00E-2.00 | 2.50 | |||||||||
| 5.55 | GIP 5.55E-0.55 | 0.55 | 4.8 | |||||||
| 6.00 | GIP 6.00E-0.80 | 0.80 | 4.8 | |||||||
| GIP 6.00E-1.20 | 1.20 | |||||||||
| GIP 6.00E-3.00 | 3.00 | |||||||||
| 6.35 | GIP 6.35E-0.80 | 0.80 | 4.8 | |||||||
| GIP 6.35E-3.18 | 3.18 | |||||||||
|
(1)R 0-0.4 - допуск ±0.03 R 0.41-5.0 - допуск ±0.05 |
|

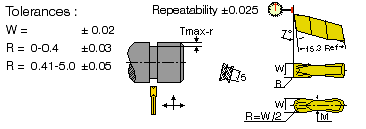

GIF-...E |
|
|
|
| GIF-...E Прецизионные пластины для внешней прорезки и точения | ||||||||||
W±0.02 |
Обозначение |
R(1) |
M |
|||||||
| 4.00 | GIP 4.00E-0.40 | 0.40 | 3.2 | |||||||
| GIP 4.00E-0.60 | 0.60 | |||||||||
| GIP 4.00E-0.80 | 0.80 | |||||||||
| GIP 4.00E-2.00 | 2.00 | |||||||||
| 5.00 | GIP 5.00E-0.40 | 0.40 | 4.0 | |||||||
| GIP 5.00E-0.60 | 0.60 | |||||||||
| GIP 5.00E-0.80 | 0.80 | |||||||||
| GIP 5.00E-2.00 | 2.00 | |||||||||
| 6.00 | GIP 6.00E-0.40 | 0.40 | 4.8 | |||||||
| GIP 6.00E-0.80 | 0.80 | |||||||||
| GIP 6.00E-1.20 | 1.20 | |||||||||
| GIP 6.00E-3.00 | 3.00 | |||||||||
|
(1)R 0-0.4 - допуск ±0.03 R 0.41-5.0 - допуск ±0.05 |
|

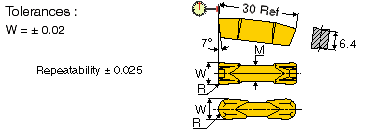

GIF-...E |
|
|
|
| GIF-...E Пластины для тяжелой обработки | ||||||||||
W±0.02 |
Обозначение |
R(1) |
M |
|||||||
| 8.00 | GIP 8.00E-0.40 | 0.40 | 6.0 | |||||||
| GIP 8.00E-0.80 | 0.80 | |||||||||
| GIP 8.00E-1.20 | 1.20 | |||||||||
| GIP 8.00E-4.00 | 4.00 | |||||||||
| 10.00 | GIP 10.00E-0.80 | 0.80 | 8.0 | |||||||
| GIP 10.00E-1.20 | 1.20 | |||||||||
| GIP 10.00E-5.00 | 5.00 | |||||||||
|
(1)R 0-0.4 - допуск ±0.03 R 0.41-5.0 - допуск ±0.05 |
|

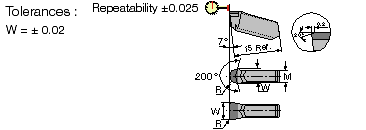

GIPY |
|
|
|
| GIPY Острозаточенные пластины для обработки высокотемпературных сплавов | ||||||||||
W±0.02 |
Обозначение |
R±0.05 |
M |
|||||||
| 3.00 | GIPY 3.00-1.50 | 1.50 | 2.4 | |||||||
| 4.00 | GIPY 4.00-2.00 | 2.00 | 3.2 | |||||||
| 5.00 | GIPY 5.00-2.50 | 2.50 | 3.9 | |||||||
| 6.00 | GIPY 6.00-3.00 | 3.00 | 5.0 | |||||||
| 8.00 | GIPY 8.00-4.00 | 4.00 | 5.6 | |||||||
| (1)При прорезке уменьшить скорость на 30%, а подачи на 50% |
|

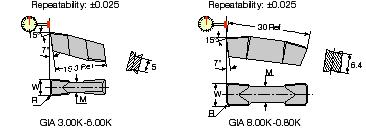

GIA-K |
|
|
|
| GIA-K Пластины для обработки чугуна | ||||||||||
W±0.02 |
Обозначение |
R±0.05 |
M |
|||||||
| 3.00 | GIA 3.00-0.40 | 0.40 | 2.4 | |||||||
| 4.00 | GIA 4.00-0.40 | 0.40 | 3.2 | |||||||
| 4.00 | GIA 4.00-0.80 | 0.80 | 3.2 | |||||||
| 5.00 | GIA 5.00-0.80 | 0.80 | 4.0 | |||||||
| 6.00 | GIA 6.00-0.80 | 0.80 | 4.8 | |||||||
| 8.00 | GIA 8.00-0.80 | 0.80 | 6.0 | |||||||
|

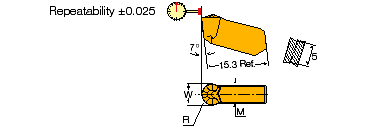

GITM |
|
|
|
| GITM Пластины CBN для точения и прорезки твердых материалов | ||||||||||
W±0.02 |
Обозначение |
R |
M |
|||||||
| 3.00 | GITM 3.00-0.20 | 0.20 | 2.4 | |||||||
| GITM 3.00-1.50 | 1.50 | |||||||||
| 4.00 | GITM 4.00-0.20 | 0.20 | 3.2 | |||||||
| GITM 4.00-2.00 | 2.00 | |||||||||
| 5.00 | GITM 5.00-0.40 | 0.40 | 3.9 | |||||||
| GITM 5.00-2.50 | 2.50 | |||||||||
| 6.00 | GITM 6.00-0.40 | 0.40 | 5.0 | |||||||
| GITM 6.00-3.00 | 3.00 | |||||||||
| 8.00 | GITM 8.00-0.40 | 0.40 | 5.6 | |||||||
| GITM 8.00-4.00 | 4.00 | |||||||||
|
GDPY |
|
|
|
| GDPY Пластины для тяжелой обработки | ||||||||||
W±0.02 |
Обозначение |
R±0.05 |
M |
|||||||
| 10.00 | GDPY 10.00-0.80 | 0.80 | 8.0 | |||||||
| GDPY 10.00-1.20 | 1.20 | |||||||||
| GDPY 10.00-2.00 | 2.00 | |||||||||
| 11.00 | GDPY 11.00-1.20 | 1.20 | 8.0 | |||||||
| GDPY 11.00-2.00 | 2.00 | |||||||||
