Отрезка и прорезание канавок
|
|
Отрезка и прорезание канавок |
| 1 2 3 4 5 Возврат |
|
SGB |
|
|
|
|

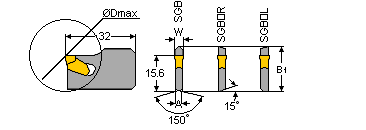

SGB Односторонние короткие резцы типа F |
||||||||||
Wдиап. |
Dmax |
Обозначение |
A |
Пластина |
Экстрактор |
|||||
| 1.2 | 18 | SGB 19-1.2 | 0.93(1) | GF_ 1.2 | ESG-05 | |||||
| 1.6 | 36 | SGB 19-1.6 | 1.2(1) | GF_ 1.6 | ESG-1 | |||||
| 1.80-2.69 | 36 | SGB 19-2 | 1.6 | GF_ 2;2.4 | ESG-1 | |||||
| 2.70-3.53 | 36 | SGB 19-3 | 2.4 | GF_ 3 | ESG-1 | |||||
| 3.54-4.52 | 36 | SGB 19R/L-4 | 3.2 | GF_ 4 | ESG-1 | |||||
| 4.53-5.50 | 36 | SGB 19R/L-5 | 4.0 | GF_ 4.5;5 | ESG-1 | |||||
| (1) А=только в зоне DOC. Общая толщина - 1.6. |
|
SGFS |
|
|
|

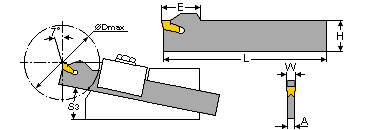

| SGFS Резцы типа F, замена HSS и напайных резцов | ||||||||||
Wдиап. |
Dmax |
PRa° |
Обозначение |
A |
E |
L |
B |
Пластина |
Эталон резца |
Комплект резцедержателей |
| 1.80-2.69 | 35 | 0 | SGFS 0-17-2 | 1.6 | 15 | 110 | 17.1 | GF_ 2;2.4 | P3N |
102-CL, E-7, 47, 103-CL, 161-A-CL, 162-A-CL |
| 2.70-3.53 | 60 | 0 | SGFS 0-17-3 | 2.4 | 16 | 110 | 17.1 | GF_ 3 | P3, T3 | |
| 1.80-2.69 | 35 | 4(1) | SGFS 4-17-2 | 1.6 | 18 | 110 | 17.1 | GF_ 2;2.4 | P3N | 50, 50-CL, S-32, |
| 2.70-3.53 | 60 | 4(1) | SGFS 4-17-3 | 2.4 | 20 | 110 | 17.1 | GF_ 3 | P3, T3 | 351-CL, 352-CL, |
| 3.54-4.52 | 60 | 4(1) | SGFS 4-17-3 | 3.2 | 20 | 110 | 17.1 | GF_ 4 | P4, T4 | 708, 708-CL |
|
100-CL, 274, 274-CL, 277, 277-CL, 370, 388-CL, 6722, 6754, 6755, 6854, 6855, 6922, 51, 51-CL, 353-CL, 167, 370-CL |
||||||||||
| 1.80-2.69 | 51 | 5 | SGFS 5-22-2 | 1.6 | 19 | 150 | 22.2 | GF_ 2;2.4 | - | |
| 2.70-3.53 | 76 | 5 | SGFS 5-22-3 | 2.4 | 20 | 150 | 22.2 | GF_ 3 | P5X | |
| 3.54-4.52 | 79 | 5 | SGFS 5-22-4 | 3.2 | 20 | 150 | 22.2 | GF_ 4 | P5N | |
| 4.53-5.50 | 89 | 5 | SGFS 5-22-5 | 4.0 | 20 | 150 | 22.2 | GF_ 4.8;5 | P5, T5 | |
| 3.54-4.52 | 102 | 2 | SGFS 2-28-4 | 3.2 | 21 | 150 | 28.5 | GF_ 4 | P8N | 384, 384-CL |
|
278, 278-CL, 279, 279-CL, 280, 280-CL, 281, 281-CL, 357-CL, 359-CL, 372-CL, A6120, 52, 52-CL |
||||||||||
| 3.54-4.52 | 102 | 5 | SGFS 5-28-4 | 3.2 | 20 | 150 | 28.5 | GF_ 4 | P8N | |
| 4.53-5.50 | 114 | 5 | SGFS 5-28-5 | 4.0 | 20 | 150 | 28.5 | GF_ 4.8;5 | P8, T8 | |
|
Экстрактор ESG1 for GF_-2-6 - с каждым резцом (1) 5° также подходит для этих резцов. |
|
SGTHR/L |
|
|
|

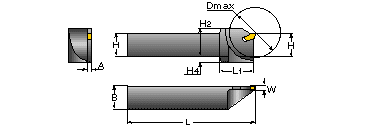

| SGTHR/L Жесткие резцы с хвостовиком, тип Т | ||||||||||
Wдиап. |
Dmax |
Обозначение |
HxB |
A |
L |
L1 |
H2 |
H4 |
Пластина |
|
| 2;2.4 | 28 | SGTHR/L 10-2 | 10x10 | 1.6 | 86 | 18 | 19 | 5 | GT_ 2;2.4 | |
| 2;2.4 | 30 | SGTHR/L 12-2 | 12x10 | 1.6 | 110 | 18 | 19 | 4 | GT_ 2;2.4 | |
| 3.1 | 32 | SGTHR/L 12-3 | 2.4 | 21 | 21 | 6 | GT_ 3 | |||
| 2;2.4 | 30 | SGTHR/L 16-2 | 16x10 | 1.6 | 110 | 18 | 19 | 0 | GT_ 2;2.4 | |
| 3.1 | 32 | SGTHR/L 16-3 | 16x12 | 2.4 | 20 | 24 | 4 | GT_ 3 | ||
| 4.1 | 34 | SGTHR/L 16-4 | 16x12 | 3.2 | 21 | 24 | 4 | GT_ 4 | ||
| 2;2.4 | 35 | SGTHR/L 19-2 | 19x12.7 | 1.6 | 110 | 21 | 23 | 0 | GT_ 2;2.4 | |
| 3.1 | SGTHR/L 19-3 | 2.4 | GT_ 3 | |||||||
| 4.1 | SGTHR/L 19-4 | 3.2 | GT_ 4 | |||||||
| 4.8;5.1 | SGTHR/L 19-5 | 4.0 | GT_ 4.8;5 | |||||||
| 2;2.4 | 35 | SGTHR/L 20-2 | 20x12 | 1.6 | 110 | 21 | 24 | 0 | GT_ 2;2.4 | |
| 3.1 | 36 | SGTHR/L 20-3 | 2.4 | 23 | GT_ 3 | |||||
| 4.1 | 39 | SGTHR/L 20-4 | 3.2 | 23 | GT_ 4 | |||||
| 4.8;5.1 | 39 | SGTHR/L 20-5 | 4.0 | 23 | GT_ 4.8;5 | |||||
| Экстрактор: ESG-1 |
| SGTHR/L Резцы с хвостовиком, тип Т | ||||||||||
W |
Dmax |
Обозначение |
HxB |
A |
L |
L1 |
H2 |
Пластина |
||
| 3.1 | 45 | SGTHR/L 2020-3 | 20x20 | 2.4 | 120 | 25 | 25 | GT_ 3 | ||
| 4.1 | 60 | SGTHR/L 2020-4 | 3.0 | 33 | GT_ 4 | |||||
| 3.1 | 52 | SGTHR/L 2525-3 | 25x25 | 2.4 | 150 | 25 | 30 | GT_ 3 | ||
| 4.1 | 62 | SGTHR/L 2525-4 | 3.2 | 30 | GT_ 4 | |||||
| 4.8;5.1 | 75 | SGTHR/L 2525-5 | 4.0 | 34 | GT_ 4.8;5 | |||||
| Экстрактор: ESG-1 поставляется вместе с каждым резцом. |
|
SGAHR/L |
|
|
|

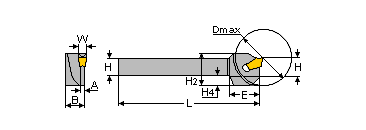

| SGAHR/L Резцы с хвостовиком, тип Т | ||||||||||
W |
Dmax |
Обозначение |
HxB |
A |
L |
L1 |
H2 |
H4 |
Пластина |
|
| 2.2;2.4 | 30 | SGAHR/L 10-2 | 10x10 | 1.6 | 150 | 17 | 20 | 6 | GT_ 2;2.4 | |
| 2.2;2.4 | 30 | SGAHR/L 12-2 | 12x12 | 1.6 | 150 | 17 | 20 | 4 | GT_ 2;2.4 | |
| 2.2;2.4 | 32 | SGAHR/L 14-2 | 14x14 | 1.6 | 150 | 18 | 20 | 2 | GT_ 2;2.4 | |
| 2.2;2.4 | 36 | SGAHR/L 16-2 | 16x16 | 1.6 | 150 | 20 | 20 | 0 | GT_ 2;2.4 | |
| 3.1 | 45 | SGAHR/L 16-3 | 2.4 | 150 | 25 | 25 | 5 | GT_ 3 | ||
| Экстрактор: ESG-1 поставляется вместе с каждым резцом. |
|
SGIH/L |
|
|
|
| SGIH Резцы типа Т (по заказу) | ||||||||||
B |
W пластина |
Обозначение |
A |
L |
H3 |
Dmax |
Пластина |
Экстрактор |
||
| 100 | 9.6 | SGIH 100-9 | 8.0 | 450 | 92.5 | 450 | GT_ 9 | ESG-9 | ||
| 150 | 9.6 | SGIH 150-9 | 8.0 | 600 | 142.5 | 600 | GT_ 9 | ESG-9 | ||
| Резцовые блоки для резцов - по заказу. |

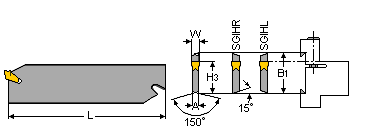

| SGIH/R/L Пластинчатые резцы (по заказу) | ||||||||||
B |
W |
Обозначение |
A |
L |
H3 |
Dmax |
Пластина |
Экстрактор |
||
| 19 | 2.2;2.4 | SGIH 19-2 | 1.6(1) | 86 | 15.7 | 40 | GT_ 2;2.4 | ESG-1 | ||
| 26 | 2.2;2.4 | SGIH 26-2 | 1.6(1) | 110 | 21.4 | 50 | GT_ 2;2.4 | ESG-1 | ||
| 3.1 | SGIH 26-3 | 2.4 | 75 | GT_ 3 | ||||||
| 4.1 | SGIH 26-4 | 3.2 | 80 | GT_ 4 | ||||||
| 4.8;5.1 | SGIH 26-5 | 4.0 | 80 | GT_ 4.8;5 | ||||||
| 6.4 | SGIH 26-6 | 4.0 | 80 | GT_ 4.8;5 | ||||||
| 32 | 2.2;2.4 | SGIH 32-2 | 1.6(1) | 150 | 25 | 40 | GT_ 2;2.4 | ESG-1 | ||
| 3.1 | SGIH 32-3 | 2.4 | 100 | GT_ 3 | ESG-1 | |||||
| 4.1 | SGIH 32-4 | 3.2 | 100 | GT_ 4 | ESG-1 | |||||
| 4.8;5.1 | SGIH 32-5 | 4.0 | 120 | GT_ 4.8;5 | ESG-1 | |||||
| 6.4 | SGIH 32-6 | 5.2 | 120 | GT_ 6 | ESG-1 | |||||
| 8.0 | SGIH 32-8 | 6.8 | 140 | GT_ 8 | ESG-9 | |||||
| 9.6 | SGIH 32-9 | 8.0 | 140 | GT_ 9 | ESG-9 | |||||
| 8.0 | SGIHR/L 32-8 | 6.8 | 120 | GT_ 8 | ESG-9 | |||||
| 9.6 | SGIHR/L 32-9 | 8.0 | 120 | GT_ 9 | ESG-9 | |||||
| 52.6 | 8.0 | SGIH 52-8 | 6.8 | 190 | 45 | 190 | GT_ 8 | ESG-9 | ||
| 8.0 | SGIH 53-8 | 6.8 | 260 | 220 | GT_ 8 | |||||
| 9.6 | SGIH 52-9 | 8.0 | 190 | 190 | GT_ 9 | |||||
| 9.6 | SGIH 53-9 | 8.0 | 260 | 250 | GT_ 9 | |||||
|
"B" связывает резцы и блоки. (1) А=1.6 только в рабочей зоне. Общая толщина - 2.4. |
