DO-GRIP
Отрезка и прорезание канавок
1 2 3 4 5 Возврат

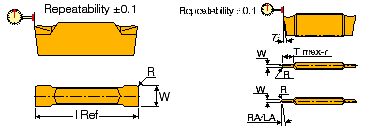

DGN/HGN
DGN/HGN Отрезка и прорезка при помощи нейтральный пластин

W(1)
 Обозначение
R
LRef
Tmax
 1.00  DGN 1002J  0.16 20.5 3
 1.40  DGN 1402J  0.16 15.8 15
 1.50  DGN 1502J  0.16 19.8 18
 2.00  DGN 2002C  0.20 19.7 18
 2.20  DGN 2200JC  0.02 19.8 18
 2.20  DGN 2202UA  0.20 19.8 18
 2.20  DGN 2202UT  0.20 19.7 18
 2.20  DGN 2202J  0.20 19.8 18
 2.20  DGN 2202C  0.20 19.8 18
 3.00  DGN 3003UA  0.25 20.6 18
 3.00  DGN 3003UT  0.25 20.5 18
 3.10  DGN 3100JS  0.02 19.9 18
 3.10  DGN 3102C  0.20 20.1 18
 3.10  DGN 3102J  0.20 19.9 18
 3.00  HGN 3002J  0.20 16.0 ___(2)
 3.00  HGN 3003C  0.30 15.8 ___(2)
 3.00  HGN 3003UT  0.30 15.8 ___(2)
 4.00  DGN 4003UA  0.30 19.5 ___(2)
 4.00  DGN 4003J  0.30 18.7 ___(2)
 4.00  DGN 4003C  0.30 18.8 ___(2)
 4.00  DGN 4003UT  0.30 20.8 ___(2)
 5.00  DGN 5003UA  0.30 19.8 ___(2)
 5.00  DGN 5003J  0.30 18.8 ___(2)
 5.00  DGN 5003C  0.30 19.0 ___(2)
 5.00  DGN 5003W  0.30 18.9 ___(2)
 5.00  DGN 5003UT  0.30 20.8 ___(2)
 6.00  DGN 6003UT  0.80 18.9 ___(2)
 6.35  DGN 6303J  0.35 19.1 ___(2)
 6.35  DGN 6303C  0.35 19.1 ___(2)
(1) Допуск.
Пластина                W
--------------------------------
DGN-1.0/2.0         ±0.02
DGN-1.4/2.2_/3_   ±0.03
HGN-3_                ±0.05
DGN-4_/5_/6_       ±0.04

DGR/L / HGR/L
DGR/L / HGR/L Пластины для отрезки

W(1)
 Обозначение
R
Tmax
LRef
K°
 1.00  DGR/L 1001J-8D  0.07 3 20.4 8
 1.40  DGR/L 1402J-8D  0.16 15 15.6 8
 1.40  DGR/L 1400JS-15D  0.02 15 14.9 15
 1.50  DGR/L 1500J-8D(2)  0.05 18 20.3 8
 2.20  DGR/L 2200JS-6D  0.02 18 20.1 6
 2.20  DGR/L 2200JS-15D  0.02 18 20.1 15
 2.20  DGR/L 2202C-6D  0.20 18 19.5 6
 2.20  DGR/L 2202J-6D  0.20 18 20.8 6
 3.10  DGR/L 3100JS-6D  0.02 18 20.2 6
 3.10  DGR/L 3100JS-15D  0.02 18 19.8 15
 3.10  DGR/L 3102J-6D  0.20 18 20.4 6
 3.10  DGR/L 3102J-15D  0.20 18 20.4 15
 3.10  DGR/L 3102C-6D  0.20 18 20.6 6
 3.10  DGR/L 3102C-8D  0.20 18 20.6 8
 3.10  DGR/L 3102C-15D  0.20 18 20.4 15
 3.00  HGR/L 3002J-6D  0.20 ___(1) 15.7 6
 3.00  HGR/L 3000JS-15D  0.02 ___(1) 15.2 15
 3.00  HGR/L 3002J-6D  0.20 ___(1) 15.7 6
 4.00  DGR/L 4000JS-15D  0.02 ___(1) 19.4 15
 4.00  DGR/L 4003J-4D  0.30 ___(1) 19.6 4
 4.00  DGR/L 4003C-4D  0.30 ___(1) 19.4 4
 5.00  DGR/L 5003J-4D  0.30 ___(1) 19.2 4
 5.00  DGR/L 5003C-4D  0.30 ___(1) 19.5 4
 6.35  DGR/L 6303J-4D  0.35 ___(1) 18.6 4
 6.35  DGR/L 6303C-4D  0.35 ___(1) 19.1 4
(1) Нет ограничения глубины.
(2) Для использования в гнезде шириной 2.2.

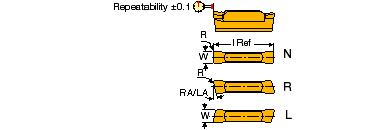

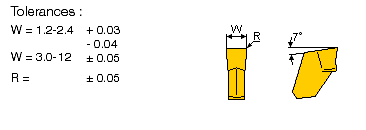

GFN
GFN Пластины для отрезки и прорезки

Wноминал
 Обозначение
W+0.03-0.04
R±0.05
 1.2  GFN 1.2J  1.20  0.14
 1.2  GFN 1.2JS  1.20  0.02
 1.6  GFN 1.6J  1.58  0.16
 1.6  GFN 1.6JS  1.58  0.02
 1.6  GFN 1.6  1.60  0.16
 1.6  GFN 1.6A  1.60  0.16
 2.0  GFN 2J  1.99  0.16
 2.0  GFN 2JS  1.99  0.02
 2.2  GFN 2  2.20  0.16
 2.2  GFN 2M  2.20  0.16
 2.2  GFN 2A  2.20  0.16
 2.2  GFN 2W  2.20  0.16
 2.2  GFN 2B  2.19  0.20
 2.4  GFN 2.4  2.39  0.16
 3.0  GFN 3J  3.00  0.25
 3.0  GFN 3JS  3.00  0.03
 3.0  GFN 3  3.03  0.20
 3.0  GFN 3M  3.03  0.20
 3.0  GFN 3A  3.03  0.20
 3.0  GFN 3W  3.0  0.20
 3.0  GFN 3U  3.0  --
 3.0  GFN 3B  3.02  0.30
 4.0  GFN 4J  4.00  0.25
 4.0  GFN 4JS  4.00  0.03
 4.1  GFN 4  4.05  0.24
 4.1  GFN 4M  4.05  0.24
 4.1  GFN 4A  4.05  0.24
 4.1  GFN 4W  4.1  0.24
 4.0  GFN 4U  4.0  --
 4.1  GFN 4B  4.06  0.40
 4.8  GFN 4.8  4.79  0.28
 4.8  GFN 4.8W  4.8  0.28
 4.8  GFN 4.8A  4.79  0.28
 5.0  GFN 5J  5.02  0.25
 5.1  GFN 5  5.11  0.28
 5.1  GFN 5M  5.11  0.28
 5.1  GFN 5A  5.11  0.28
 5.1  GFN 5B  5.08  0.40
 6.35  GFN 6J  6.36  0.25
 6.40  GFN 6  6.39  0.35
 6.40  GFN 6M  6.39  0.35
 6.40  GFN 6B  6.41  0.40
 8.0  GFN 8  7.98  0.42
 8.0  GFN 8W  7.98  0.42
 9.5  GFN 9  9.50  0.47
 12.7  GFN 12W  12.72  0.85
Допуск указан для пластин с двумя знаками после точки в столбце W (ширина).
Пластины с одним знаком после точки имеют допуск ±0.1.

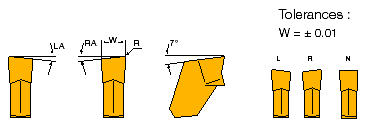

GFR/L
GFR/L Пластины для отрезки

W±0.1
 Обозначение
R
K°
 1.2  GFR/L 1.2J-10D  0.14  10
 1.2  GFR/L 1.2JS-10D  0.02  10
 1.6  GFR/L 1.6J-6D  0.16  6
 1.6  GFR/L 1.6JS-6D  0.02  6
 1.6  GFR/L 1.6J-15D  0.16  15
 1.6  GFR/L 1.6JS-15D  0.02  15
 1.6  GFR/L 1.6-8D  0.16  8
 1.6  GFR/L 1.6S-8D  0.02  8
 1.6  GFR/L 1.6-15D  0.16  15
 1.6  GFR/L 1.6S-15D  0.02  15
 2.0  GFR/L 2J-6D  0.16  6
 2.0  GFR/L 2JS-6D  0.02  4
 2.0  GFR/L 2JS-10D  0.02  10
 2.2  GFR/L 2-4D  0.16  4
 2.2  GFR/L 2-6D  0.16  6
 2.2  GFR/L 2-8D  0.16  8
 2.2  GFR/L 2S-8D  0.02  8
 2.2  GFR/L 2-15D  0.16  15
 2.2  GFR/L 2S-15D  0.02  15
 2.4  GFR/L 2.4-4D  0.16  4
 2.4  GFR/L 2.4-8D  0.16  8
 3.0  GFR/L 3J-6D  0.25  6
 3.0  GFR/L 3JS-4D  0.03  4
 3.0  GFR/L 3JS-8D  0.03  8
 3.0  GFR/L 3-4D  0.20  4
 3.0  GFR/L 3-6D  0.03  6
 3.0  GFR/L 3-8D  0.20  8
 3.0  GFR/L 3S-8D  0.03  8
 3.0  GFR/L 3-15D  0.20  15
 3.0  GFR/L 3W-4D  0.20  4
 3.0  GFR/L 3W-8D  0.20  8
 3.0  GFR/L 3U-4D  0.20  4
 4.0  GFR/L 4J-6D  0.25  6
 4.0  GFR/L 4JS-4D  0.03  4
 4.1  GFR/L 4-4D  0.24  4
 4.0  GFR/L 4-6D  0.30  6
 4.1  GFR/L 4-8D  0.24  8
 4.1  GFR/L 4S-8D  0.03  8
 4.1  GFR/L 4-15D  0.24  15
 4.1  GFR/L 4W-4D  0.24  4
 4.1  GFR/L 4W-8D  0.24  8
 4.0  GFR/L 4U-4D  --  4
 4.8  GFR/L 4.8-4D  0.28  4
 4.8  GFR/L 4.8-8D  0.28  8
 4.8  GFR/L 4.8W-4D  0.28  4
 4.8  GFR/L 4.8W-8D  0.28  8
 5.0  GFR/L 5J-6D  0.25  6
 5.0  GFR/L 5JS-4D  0.03  4
 5.1  GFR/L 5-4D  0.28  4
 5.1  GFR/L 5MS-4D  0.03  4
 5.1  GFR/L 5-6D  0.40  6
 5.1  GFR/L 5-8D  0.28  8
 6.35  GFR/L 6J-4D  0.25  4
 6.35  GFR/L 6-4D  0.35  4
 6.35  GFR/L 6-6D  0.40  6
 6.35  GFR/L 6-8D  0.35  8
 8.0  GFR/L 8-4D  0.42  4
 9.5  GFR 9-4D  0.47  4

GIM-C
GIM-C Пластины для отрезки

W±0.05
 Обозначение
R±0.02
M
 3.0  GIM 3C  0.22  2.4
 5.0  GIM 5C  0.40  4.0
 6.0  GIM 6C  0.40  4.8

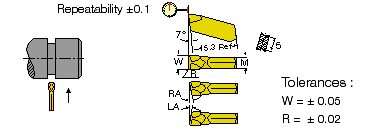

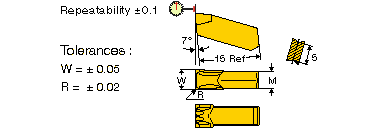

GIM-J-RA/LA
GIM-J-RA/LA Пластины для отрезки

W±0.05
 Обозначение
R±0.02
RA/LA
M
 2.2  GIM 2.2J  0.17  0°  1.7
 GIM 2.2J-8RA/LA  0.17  8°  1.7
 GIM 2.2J-15RA/LA  0.17  15°  1.7
 3.0  GIM 3J  0.22  0°  2.4
 GIM 3J-4RA/LA  0.22  4°  2.4
 GIM 3J-8RA/LA  0.22  8°  2.4
 GIM 3J-15RA/LA  0.22  15°  2.4
 4.0  GIM 4J  0.25  0°  3.2
 GIM 4J-6RA/LA  0.25  6°  3.2

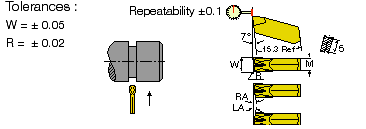

GIM-RA/LA
GIM-RA/LA Пластины для отрезки

W±0.05
 Обозначение
R±0.02
RA/LA
M
 2.4  GIM 2.4(1)  0.17  0°  2.4
 3.0  GIM 3  0.25  0°  2.4
 GIM 3-4RA/LA  0.25  4°  2.4
 GIM 3-8RA/LA  0.25  8°  2.4
 3.2  GIM 3.2  0.22  0°  2.4
 GIM 3.2-4RA/LA  0.22  4°  2.4
 GIM 3.2-8RA/LA  0.22  8°  2.4
 4.0  GIM 4  0.25  0°  3.2
 GIM 4-4RA/LA  0.25  4°  3.2
 GIM 4-8RA/LA  0.25  8°  3.2
(1) D.O.C. <= 6mm

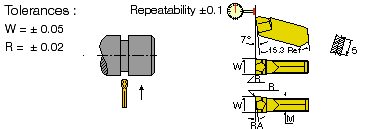

GIM-UT
GIM-UT Пластины для отрезки

W±0.05
 Обозначение
R±0.02
RA/LA
M
 3.12(1)  GIM 3UT-1.5RA  0.25  15°  2.5
 4.6(1)  GIM 4.6UT  0.6    3.8
 4.7  GIM 4.7UT  0.8    3.8

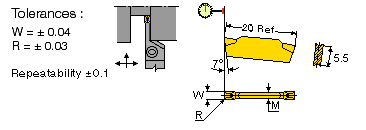

GDMW
GDMW Универсальные пластины для внешней обработки

W±0.04
 Обозначение
R±0.03
M
 2.4  GDMW 2.4  0.18  2.0

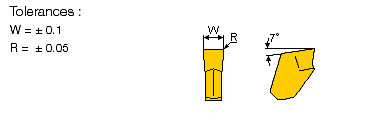

GTN
GTN Пластины для отрезки и прорезки

W±0.1
 Обозначение
R±0.05
 2.2  GTN 2  0.16
 GTN 2A  0.16
 GTN 2B  0.20
 2.4  GTN 2.4  0.16
 3.1  GTN 3  0.20
 GTN 3A  0.20
 GTN 3B  0.30
 GTN 3W  0.20
 GTN 3J  0.25
 4.1  GTN 4  0.24
 GTN 4A  0.24
 GTN 4B  0.40
 GTN 4W  0.24
 4.8  GTN 4.8  0.28
 GTN 4.8W
 5.1  GTN 5  0.28
 GTN 5W
 6.4  GTN 6  0.35
 GTN 6W
 8.0  GTN 8  0.42
 GTN 8W
 9.6  GTN 9  0.47
 GTN 9S(1)
 GTN 9W
(1) S - для высокой нагрузки

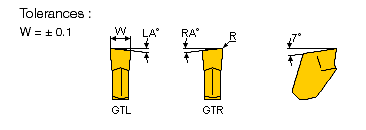

GTR/L
GTR/L Пластины для отрезки

W±0.1
 Обозначение
K°
R
 2.2  GTR/L 2-4D 4° 0.16
 GTR/L 2-8D 8°
 GTR/L 2-15D 15°
 2.4  GTR/L 2.4-4D 4° 0.16
 GTR/L 2.4-8D 8°
 3.1  GTR/L 3-4D 4° 0.20
 GTR/L 3-8D 8°
 GTR/L 3-15D 15°
 GTR/L 3W-4D 4°
 GTR/L 3W-8D 8°
 4.1  GTR/L 4-4D 4° 0.24
 GTR/L 4-8D 8°
 GTR/L 4-15D 15°
 GTR/L 4W-4D 4°
 GTR/L 4W-8D 8°
 4.8  GTR/L 4.8-4D 4° 0.28
 GTR/L 4.8-8D 8°
 GTR/L 4.8W-4D 4°
 GTR/L 4.8W-8D 8°
