Прорезка и точение канавок

1 2 3 4 5 6 7 8 Возврат

GHIUR/L-C-22.5A-8V
GHIUR/L-C-A(15°, 27.5°) BARS
GHIUR/L-UC

GHIUR/L Резцы для обработки алюминия

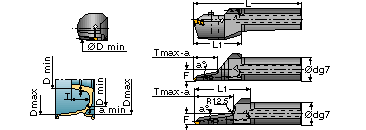

W	ød	Обозначение	øD(1)	Tmax	L	L1	F	B	H	a°	Винт	Пластины
6	40	GHIUR/L 40U-6	70	0	350	76	24.7	23.8	18	45	SR M6x20	GIPA 6
			200	2
6	40	GHIUR/L 40-27.5A-6	90	0.6	320	80	25.1	23.5	18	27.5	SR M6x25	GIPA 6-35V-...
			200	4								GIPA 6.00-3.00
6	40	GHIUR/L 40-15A-6	160	0	320	83	21.2	19	18	15	SR M5x25	GIPA 6-3.00
8	40	GHIUR/L 40U-8	68	0	350	78	26	24.8	18	45	SR M6x20	GIPA 8
			200	2.8								GIDA 8
8	40	GHIUR/L 40-27.5A-8	108	1.6	320	80	25.2	23	18	27.5	SR M6x25	GIPA 8-35V-... GIPA 8.00-4.00 GIDA 80-40
			200	4
8	40	GHIUR/L 40-15A-8	160	0	320	83	21	18	18	15	SR M6x25	GIPA 8.00-4.00
			200	0.5								GIDA 80-40
8	40	GHIUR/L 40-22.5A-8V	300	-	250	50	21	20.5	18	22.5	SR M6x25	GIPA 8-35V-...
6	50	GHIUR/L 50U-6	80	0.5	350	75	29.7	28.8	23	45	SR M6x20	GIPA 6
			200	2
8	50	GHIUR/L 50U-8	58	3.1	350	80	31.4	30.2	23	45	SR M6x20	GIPA 8
			200	6								GIDA 8
8	50	GHIUR/L 50-27.5A-8	120	1.8	350	80	30.2	28	23	27.5	SR M6x20	GIPA 8-35V-... GIPA 8.00-4.00 GIDA 80-40
			200	4
8	50	GHIUR/L 50-15A-8	100	0	350	80	26	23	23	15	SR M6x20	GIPA 8.00-4.00
			200	1.4								GIDA 80-40

Ключ: Hex-ключ HW 5. (1) Tmax измерение дано для минимального расточного диаметра и ø200 mm.

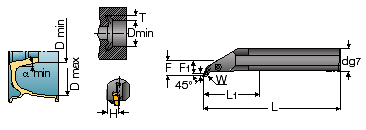

GHIFR/L

GHIFR/L Новый расточной резец для обработки алюминиевых колес
Обозначение	øDmin	øDmax	L	L1	T	B	a°min	Пломба	Винт	Ключ	Пластины
GHIFR/L 40-10A-6	300	360	300	80	40	19.3	10	PL 40	SR M5x25	HW 4	GIPA 6.00-3.00
GHIFR/L 40-8A-8	300	360	320	100	70	19.5	8	PL 40	SR M5x25	HW 5	GIPA 6.00-3.00 GIDA 80-40
