Прорезка и точение канавок

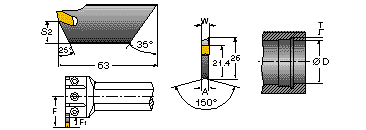

CGHN 26-M

CGHN 26-M Резцы для внутренней обработки для блоков GHIC...70
W диапазон	Обозначение	A	F	F₁	øD	Tmax	Пластины
2.8-4.0	CGHN 26-3M	2.4	40 min	13.5 min	70 min	10	GIP, GIF GIPY, GITM GIPA, GIM GIMF, GIMY
					250	12.2
3.6-4.5	CGHN 26-4M	3.2	41.5 max	15 max	71.5 min	11.6
					250	13.7
4.5-6.4	CGHN 26-5M	4.0	46.5 max	20 max	76.5 min	16.6
					250	18.7

Конфигурация резца - регулируемый удлиннитель.
Глубина прорезки (Tmax) зависит от свеса (F₁) и от диаметра расточного резца (D).
CGHN 26...-M может быть модифицирован.

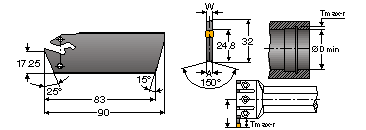

TGHN 26-M

TGHN 26-M Резцы для внутренней обработки для блоков GHIC...-70
W	Обозначение	A	F	F₁	øD	Tmax	Пластины
3	TGHN 26-3M	2.4	40 min	13.5 min	70 min	10	TGHM TGMP
					76.5	10.3
					130	11.5
					250	12.2
4-5	TGHN 26-4M	3.2	41.5 max	15 max	71.5 min	11.6
					76.5	11.8
					130	13
					250	13.7
5	TGHN 26-5M	4.0	40 max	13.5 max	70 min	10
					76.5	10.3
					130	11.5
					250	12.2
			46.5 max	20 max	76.5 min	16.8
					130	18
					250	18.7

Конфигурация резца - регулируемый удлиннитель.
Глубина прорезки (Tmax) зависит от свеса (F₁) и от диаметра расточного резца (D).
TGHN 26...-M может быть модифицирован.

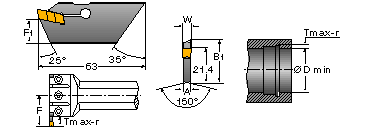

SGFH 26-M

SGFH 26-M Резцы для внутренней обработки для блоков GHIC...-70
W	Обозначение	CH	A	F	F₁	øD	Tmax	Пластины
1.6	SGFH 26-1M	15.0	1.2⁽³⁾			71.5 min	11.6	GF_ 1.6
				41.5 min.	15 min.	250	13.7
				46.5 min.	20 min.	76.5 min	16.2
						250	18.7
1.80-2.69	SGFH 26-2M	14.5	1.6	44 min.	17.5 min.	74 min	14.2	GF_ 2.2; 2.4
2.70-3.54	SGFH 26-3M	14.5	2.4	44 min.	17.5 min.	260	16.2	GF_ 3
3.54-4.52	SGFH 26-4M	14.5	3.2	46.5 max.	20 max.	76.5 min	16.8	GF_ 4
4.53-5.50	SGFH 26-5M	14.0	4.0	46.5 max.	20 max.	250	18.7	GF_ 4.8; 5

Конфигурация резца - регулируемый удлиннитель.
Глубина прорезки (Tmax) зависит от свеса (F₁) и от диаметра расточного резца (D).
⁽³⁾ А=1.2 только в области DOC; общая толщина 1.6 мм.
Резцы могут быть модифицированы.

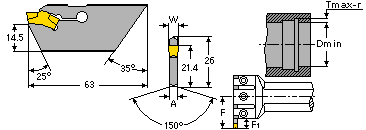

CGHN 32-DGM

CGHN 32-DGM Резцы для внутренней обработки для блоков GHIC...-85 мм
W	Обозначение	A	F	F₁	øD	Tmax	Пластины
2.8-4.0 3.6-5.0	CGHN 32-3 DGM CGHN 32-4 DGM	2.4 3.2	53 min	24 min	93 min	14	GIP, GIF GIPY, GITM GIPA, GIM GIMF, GIMY
					160	18
					250	20
4.4-6.4 5.6-6.4	CGHN 32-5 DGM CGHN 32-6 DGM	4.0 5.2	59	30	98 min	20
					160	24
					250	26

Конфигурация резца - регулируемый удлиннитель.
Глубина прорезки (Tmax) зависит от свеса (F₁) и от диаметра расточного резца (D).
Экстрактор: EDG 44A.
CGHN 32-...DGM может быть модифицирован.

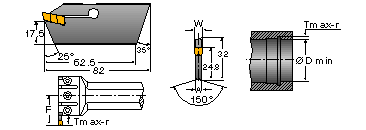

CGHN 32...-M

CGHN 32...-M Резцы для внутренней обработки для блоков GHIC...-85 мм
W	Обозначение	A	F	F₁	øD	Tmax	Пластины
2.8-4.0	CGHN 32-3M	2.4	44 min	15 min	85 min	4	GIP GIF GIPY GITM GIPA GIM GIMF GIMY
					150	9
					250	11
			48 max	19 max	100 min	10
					150	13
					250	15
3.6-5.0	CGHN 32-4M	3.2	44 min	15 min	85 min	4
					150	9
					250	11
			50 max	21 max	100 min	12
					150	15
					250	17
4.4-6.4 5.6-6.4	CGHN 32-5M CGHN 32-6M	4.0 5.2	44 min	15 min	85 min	4
					150	9
					250	11
			55 max	26 max	100 min	17
					150	20
					250	22

Конфигурация резца - регулируемый удлиннитель.
Глубина прорезки (Tmax) зависит от свеса (F₁) и от диаметра расточного резца (D).
CGHN 32-...M может быть модифицирован.

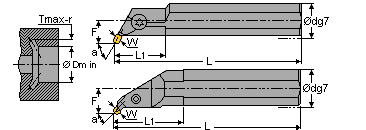

GHIUR/L

GHIUR/L Резцы для внутренней подрезки
W	ød	Обозначение	øDmin	Tmax	L	L₁	B	H	a°	Винт	Пластины
<=3	16	GHIUR/L 16U	16	1.7	125	32	10	7.5	45	SR 16-212	GMP...UR/UL
<=2.4	16	GHIUR/L 16-16-2	16	2	160	40	10.3	7.5	60	SR 16-212	GMP...UR/UL
<=4.8	20	GHIUR/L 20U	20	2.5	160	40	12.5	9	45	SR 76-1021	GIPI...UR/UL
<=4.8	20	GHIUR/L 20-20-5	20	3	200	50	13	9	60	SR 76-1021
<=6.4	25	GHIUR/L 25U	25	3	160	50	15.5	11.5	45	SR 76-1022
<=6.4	25	GHIUR/L 25-25-6	25	3.5	200	60	16	11.5	60	SR 76-1022

Torx ключ: Т-20/5.
