Прорезка и точение канавок

1 2 3 4 5 6 7 8 Возврат

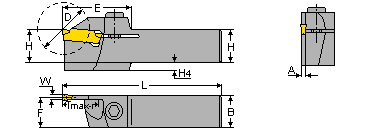

PHGR/L

PHGR/L Резцы для глубокой наружной обработки
W	Dmax	Обозначение	HxB	L	F	E	H4	Винт	Hex ключ	Пластины
2.4-3.18	34	PHGR/L 16-2.4	16x16	110	15.1	33	5.5	SR M5x20	HW 4	GDMW 2.4 GDMY 318-159
		PHGR/L 20-2.4	20x20	120	19.1		-
		PHGR/L 25-2.4	25x25	140	24.1		-

Т=Максимальная глубина обработки

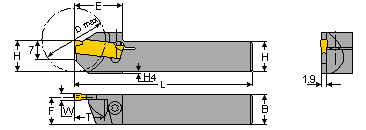

PHSR/L

PHSR/L Резцы для швейцарских станков
W	Dmax	Обозначение	HxB	L	F	E	H4	Torx винт	Ключ	Пластины
2.4-3.18	20	PHSR/L 10-2.4	10x10	150	9.1	18	2	SR 16-236/P	T-15/3	GDMW 2.4 GDMY 318-159
	25	PHSR/L 12-2.4	12x12	150	11.1	20	-
	32	PHSR/L 16-2.4	16x16	150	15.1	24.1	-

Т=Максимальная глубина обработки

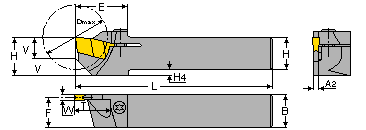

GHSR/L

GHSR/L Резцы для швейцарских станков
W(1)	Dmax	Обозначение	HxB	L	F	V	E	H4	Винт	Torx ключ	Пластины
2.2-3.15	20	GHSR/L 10-2	10x10	120	9.1	7	18	2	SR 16-236/P	T-15/3	GIP, GIPY GITM, GIPM GIG, GIPA GIM, GIMY
2.2-3.15	25	GHSR/L 12-2	12x12	120	11.1	7	20	2
2.2-3.15	26	GHSR/L 14-2	14x14	120	13.1	8	20	-
2.2-3.15	32	GHSR/L 14-2-32(2)	14x14	120	13.1	8	26	-	SR 16-212	T-20/3
2.2-3.15	32	GHSR/L 16-2	16x16	120	15.1	8	26	-

(1) GIP-3.4 MT/WT также подходит (2) по заказу

GHMR/L

GHMR/L Резцы для неглубокого точения
Wmax	T	Обозначение	HxB	L	F	H4	Винт	Ключ	Пластины
4	4.8	GHMR/L 12	12x12	110	10.8	4	SR 76-1022	T-20/5	GIP, GIF, GIG, GIPM, GIPY, GITM, GIPA, GIM, GIP/GIF-D/G, GIMF, GIMY, GPV
4.8	4.8	GHMR/L 16	16x16	115	14.5	-	SR M6x16	HW 5
5	4.8	GHMR/L 16-3ST	16x16	78	15.0	-	SR M6x16	HW 5
6.4	4.8	GHMR/L 20	20x20	125	18.5	-	SR M6x20	HW 5
6.4	4.8	GHMR/L 25	25x25	140	23.5	-	SR M6x25	HW 5
6.4	4.8	GHMR/L 32	32x32	150	30.2	-	SR M6x25	HW 5

Т=Максимальная глубина обработки

GHMPR/L

GHMPR/L Резцы для неглубокого точения
W	Обозначение	HxB	L	Винт	Hex ключ	Пластины
4.8	GHMPR/L 16	16x16	110	SR M6x16	HW 5	GIP, GIF, GIG, GIPM, GIPY, GITM, GIPA, GIM, GIP/GIF-D/G, GIMF, GIMY, GPV
6.4	GHMPR/L 20	20x20	120	SR M6x20
6.4	GHMPR/L 25	25x25	135	SR M6x25

Протачивание: легкое точение, малая глубина (ap=0.1-0.5 мм), и малые подачи (f=0.1 мм.об) GHMR/L-ST - для многошпиндельных станков и станков STAR

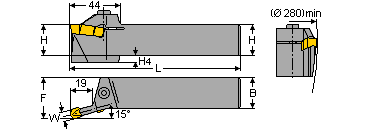

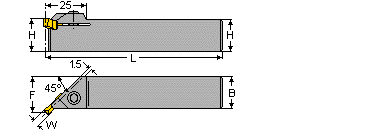

GHMUR/L

GHMUR/L Резцы для подрезки
Wmax	Обозначение	HxB	L	F	Винт	Hex ключ	Пластины
<=4.8	GHMUR/L 16	16x16	112	19	SR M6x16	HW 5	GIP...UN GIMY...UN GIP/GIF...D/G
<=6.4	GHMUR/L 20	20x20	122	23	SR M6x20
<=6.4	GHMUR/L 25	25x25	137	28	SR M6x25

Для D>=100 mm, можно использовать пластины GIP/GIF(типы UN или G - необязательны)

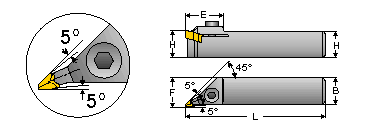

GHVR/L

GHVR/L Наружные и внутренние резцы для профилирования
Обозначение	HxB	L	F	E	Винт	Ключ	Пластины
GHVR/L 20-6	20x20	130	22.5	30	SR M6x20	HW 5	GIPA 6-35V-1.2
GHVR/L 25-6	25x25	140	27.5	30	SR M6x25
GHVR/L 25-8	25x25	150	29	41	SR M6x25

GHDKR/L

GHDKR/L Наружные и внутренние резцы для подрезания
W	Обозначение	HxB	L	F	H4	Винт	Hex ключ	Пластины
6	GHDKR/L 25-6	25x25	150	32.2	6	SR M6x25	HW 5	GIPA 6.00-3.00
8	GHDKR/L 25-8	25x25	150	33	6	SR M6x25	HW 5	GIDA 80-40 GIDA 80-40YZ GIPA 8.00-4.00 GDMY 840
8	GHDKR/L 32-8	32x32	170	40	-	SR M6x25	HW 5
