Прорезка и точение канавок
|
|
Прорезка и точение канавок |
| 1 2 3 4 5 6 7 8 Возврат |
|
GHAR/L |
|
|
|

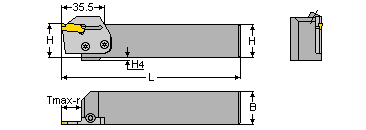

| GHAR/L Блоки для наружной обработки для оправок GAD и GAM | ||||||||||
T(1) |
Обозначение |
HxB |
L |
H4 |
Оправка |
Зажимной винт |
Упорный винт |
Torx ключ |
||
| 10-22 | GHAR/L 20 | 20x20 | 130 | 10 | GAD/GAM/DGAD | SR 14-519 | SR 16-212 | T-20/5 | ||
| GHAR/L 25 | 25x25 | 130 | 5 | |||||||
| GHAR/L 32 | 32x32 | 140 | - | |||||||
|
Возможность: Оправка GAM только для прорезки и торцевой прорезки |
|
GHAPR/L |
|
|
|
| GHAPR/L Перпендикулярные наружные блоки для оправок GAD и GAM | ||||||||||
T(1) |
Обозначение |
HxB |
L |
H4 |
Оправка |
Зажимной винт |
Упорный винт |
Torx ключ |
||
| 10-22 | GHAPR/L 25 | 25x25 | 140 | 5 | GAD/GAM/DGAD | SR 14-519 | SR 16-212 | T-20/5 | ||
| GHAPR/L 32 | 32x32 | 150 | - | |||||||
|
(1) Глубина обработки зависит от оправки. Возможность: Оправка GAM только для прорезки и торцевой прорезки. Оправка GAM только для точения и прорезки. |
|
PHAR/L |
|
|
|

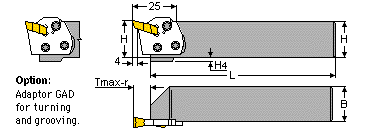

| PHAR/L Блоки для наружной обработки для оправок PHAR/L и PADR/L | ||||||||||
Обозначение |
HxB |
L |
H4 |
Оправка |
Зажимной винт |
Упорные винты |
Torx ключ |
Hex ключ |
||
| PHAR/L 20 | 20x20 | 140 | 10 | PADR/L | SR 76-1368(M5) | SR 16-212 | T-20/5 | HW 4 | ||
| PHAR/L 25 | 25x25 | 140 | 5 | |||||||
|
GAD |
|
|
|
|

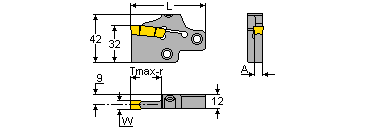

GAD Оправка для наружной обработки |
||||||||||
W |
T(1) |
Обозначение |
A |
L |
Пластины |
|||||
| 2.3-3.6 | 9.0 | GAD 3N-2 | 3.2 | 34.8 | GIP, GIF, GIG, GIMP, GIPY, GITM, GIPA, GIM, GIMF, GIMY, GPV |
|||||
| 3.5-4.8 | 10.0 | GAD 3N | 3.2 | 34.8 | ||||||
| 3.5-4.8 | 15.5(2) | GAD 3N-0.50 | 3.2 | 40.2 | ||||||
| 3.5-4.8 | 22.0(2) | GAD 3N-0.75 | 3.2 | 46.6 | ||||||
| 4.4-5.8 | 10.0 | GAD 4N | 4.0 | 34.8 | ||||||
| 4.4-5.8 | 15.5(2) | GAD 4N-0.50 | 4.0 | 40.2 | ||||||
| 4.4-5.8 | 22.0(2) | GAD 4N-0.75 | 4.0 | 46.6 | ||||||
| 5.2-6.4 | 10.0 | GAD 5N | 4.8 | 34.8 | ||||||
| 5.2-6.4 | 15.5(2) | GAD 5N-0.50 | 4.8 | 40.2 | ||||||
| 5.2-6.4 | 22.0(2) | GAD 5N-0.75 | 4.8 | 46.6 | ||||||
|
(1) Т - глубина прорезки (2) Для глубины обработки свыше 13 мм нужна односторонняя пластина (GIM, GIMF, GIMY, GIPY, GIMP, GITM) |
|
GAM |
|
|
|
|

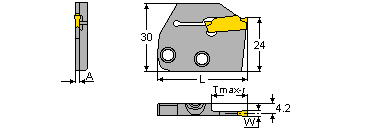

GAM Оправка для наружной обработки |
||||||||||
W |
Обозначение |
A |
L |
C |
Пластины |
|||||
| <=5 | GAM 3N | 3.2 | 34.8 | 1.6 | GIP/GIF-D/G, GIP, GIF GIPA, GIPY, GITM, GIM, GIMF, GIMY, GIMP, GPV |
|||||
| <=3.8 | GAM 3R/L | 3.2 | 34.8 | 1.1 | ||||||
| <=6.4 | GAM 5R/L | 4.8 | 34.8 | 1.8 | ||||||
|
GAM-...R подходит для GHAR или GHAPL. GAM-...L подходит для GHAL или GHAPR. GAM-3N подходит для блоков R и L. |
|
PHAPR/L |
|
|
|
| PHAPR/L Перпендикулярные наружные блоки для оправок PADR/L | ||||||||||
Обозначение |
HxB |
L |
H4 |
Оправка |
Зажимной винт |
Упорные винты |
Torx ключ |
Hex ключ |
||
| PHAPR 25 | 25x25 | 140 | 5 | PADL-2.4 | SR 76-1368(M5) | SR 16-212 | T-20/5 | HW 4 | ||
| PHAPL 25 | 25x25 | 140 | 5 | PADR-2.4 | ||||||
|
GHAR/L-8 |
|
|
|

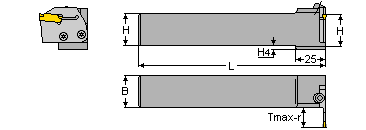

| GHAR/L-8 Наружные и торцовые блоки для оправок GADR/L и GAFG | |||||||||||
Обозначение |
HxB |
L |
H4 |
Оправка для прорезки и точения |
T |
Оправка для торцовой прорезки |
T |
Зажимной винт |
Упорные винты |
Hex ключ |
Torx ключ |
| GHAR 25-8 | 25x25 | 150 | 14 | GADR-8 | 25.5 | GAFG...-L-8 | 26 | SR M6x25 | SR 14-519 | HW 5 | T-20/5 |
| GHAL 25-8 | 25x25 | 150 | 14 | GADL-8 | 25.5 | GAFG...-R-8 | |||||
| GHAR 32-8 | 32x32 | 170 | 7 | GADR-8 | 25.5 | GAFG...-L-8 | |||||
| GHAL 32-8 | 32x32 | 170 | 7 | GADL-8 | 25.5 | GAFG...-R-8 | |||||
|
Оправки заказываются отдельно. |
|
GHAPR/L-8 |
|
|
|
| GHAPR/L-8 Наружные и торцовые блоки для оправок GADR/L и GAFG | ||||||||||
Обозначение |
Оправка для прорезки и точения |
T |
Оправка для торцовой прорезки |
T |
Зажимной винт |
Упорные винты |
Hex ключ |
Torx ключ |
||
| GHAPR 25-8 | GADL-8 | 25.5 | GAFG...-R-8 | 26 | SR M6x25 | SR 14-519 | HW 5 | T-20/5 | ||
| GHAPL 32-8 | GADR-8 | 25.5 | GAFG...-L-8 | |||||||
|
Оправки заказываются отдельно. |
|
PADR/L |
|
|
|
|
PADR/L Оправка для наружной обработки |
||||||||||
W |
T |
Обозначение |
L |
A |
Пластины |
|||||
| 2.4-3.18 | 16.3 | PADR/L 2.4 | 41 | 1.9 | GDMW 2.4 GDMY 318-159 |
|||||
|
GADR/L |
|
|
|
|
GADR/L Оправка для наружной обработки |
||||||||||
W |
T |
Обозначение |
A |
L |
Пластины |
|||||
| 6.6-8.3 | 25.5 | GADR/L 8 | 6 | 63 | GIF 8..., GIDA 8... GIPA 8..., CDMU 808 GDMY 8..., GDMF 808 |
|||||
