Прорезка и точение канавок
|
|
Прорезка и точение канавок |
| 1 2 3 4 5 6 7 8 Возврат |
|
CHIR/L |
|
|
|

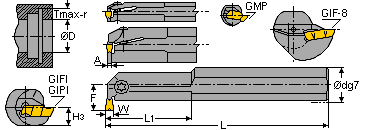

| CHIR/L Резцы для расточки для внутренней обработки | |||||||||||
W |
ød |
Обозначение |
øDmin |
Tmax |
L |
L1 |
F |
H |
A |
Винт |
Пластины |
| <=2.4 | 10 | CHIR/L 10-13-2(1) | 12.5 | 2.4 | 125 | 30 | 7.5 | 5 | - | SR 16-236 | GMP |
| <=2.4 | 12 | CHIR/L 12-14-2(1) | 14 | 2.6 | 150 | 35 | 8.7 | 6 | - | SR 16-236 | |
| <=3 | 16 | CHIR/L 16-13-2(1) | 12.5 | 2.5 | 125 | 20 | 11.0 | 7.5 | - | SR 16-236 | |
| <=3.1 | 16 | CHIR/L 16-14-2(1) | 14 | 2.6 | 125 | 25 | 11.0 | 7.5 | - | SR 16-236 | |
| <=3.1 | 16 | CHIR/L 16-16-2 | 16 | 2.8 | 160 | 40 | 11.0 | 7.5 | - | SR 16-212 | |
| 1.9-3.5 | 20 | CHIR/L 20-3 | 20 | 4.5 | 160 | 16 | 14.5 | 9 | 1.6 | SR 76-1021 | GIPI/GIFI GIMIY |
| 2-3.5 | 20 | CHIR/L 20-20-3 | 20 | 4.5 | 200 | 40 | 14.5 | 9 | 1.6 | SR 76-1021 | |
| 3-4.8 | 20 | CHIR/L 20-4 | 20 | 4.5 | 160 | 25 | 14.5 | 9 | 2.6 | SR 76-1021 | |
| 3-4.8 | 20 | CHIR/L 20-20-4 | 20 | 4.5 | 200 | 40 | 14.5 | 9 | 2.6 | SR 76-1021 | |
| 2.5-4 | 25 | CHIR/L 25-25-4 | 25 | 5 | 200 | 50 | 17.5 | 11.5 | 2.1 | SR 76-1022 | GIMIY GIPI GIFI |
| 2.5-4 | 32 | CHIR/L 32-4 | 38 | 5 | 250 | - | 21.3 | 14.5 | 2.1 | SR 76-1022 | |
| 3.2-5.3 | 25 | CHIR/L 25-5 | 26 | 6 | 160 | 25 | 18.5 | 11.5 | 2.8 | SR 76-1022 | |
| 4-6.4 | 25 | CHIR/L 25-25-6 | 25 | 5 | 200 | 50 | 17.5 | 11.5 | 3.6 | SR 76-1022 | |
| 4-6.4 | 32 | CHIR/L 32-6 | 39 | 6.5 | 250 | - | 22.8 | 14.5 | 3.6 | SR 76-1022 | |
| 4-6.4 | 40 | CHIR/L 40-6 | 49 | 8 | 300 | - | 28.3 | 18 | 3.6 | SR 76-1022 | |
| 7-8.3 | 40 | CHIR/L 40-815(2) | 64 | 15 | 300 | - | 36 | 18 | 6.0 | SR M6x20 |
GIF 8... GIPA 8... GIDA 8... GDMY 8... GDMU 8... GDMF 8... |
| 7-8.3 | 40 | CHIR/L 40-820(2) | 66 | 20 | 300 | - | 41 | 18 | 6.0 | SR M6x20 | |
|
CHIR/L...-C |
|
|
|

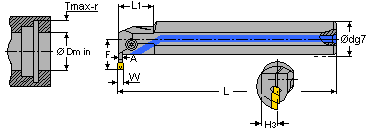

| CHIR/L...-C Резцы для расточки для внутренней обработки | ||||||||||||
W |
ød |
Обозначение |
øDmin |
Tmax |
L |
L1 |
F |
H |
A |
Пломба(1) |
Резьба пломбы |
Пластины |
| 4.0-5.3 | 25 | CHIR/L 25C-510 | 32 | 10 | 11.5 | 160 | 25 | 22.5 | 3.5 | PL 25 | R1/8" | GIPI, GIFI, GIMIY |
| 4.8-6.4 | 32 | CHIR/L 32C-610 | 43 | 10 | 14.5 | 200 | - | 26.2 | 4.4 | PL 32 | R1/8" | GIPI/GIFI |
| 4.8-6.4 | 40 | CHIR/L 40C-612 | 53 | 12 | 18 | 250 | - | 32.2 | 4.4 | PL 40 | R1/8" | |
|
Блок поставляется вместе с (1) винтом, ключом и пломбой. |
|
GHIR/L...-SC |
|
|
|
|

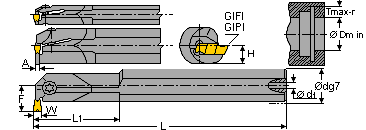

GHIR/L...-SC Резцы для расточки с твердосплавным хвостовиком |
||||||||||||
W |
ød |
Обозначение |
øDmin |
Tmax |
L |
L1 |
F |
H |
ød1 |
A |
Винт |
Пластины |
| <=2.4 | 10 | GHIR/L 10SC-13 | 12.5 | 2.4 | 125 | 30 | 7.5 | 5 | 6 | - | SR 16-236 | GMP |
| <=3 | 16 | GHIR/L 16SC-13 | 12.5 | 2.5 | 125 | 35 | 11 | 7.5 | 8 | - | SR 16-236 | |
| <=2.4 | 12 | GHIR/L 12SC-14 | 14 | 2.6 | 125 | 40 | 8.7 | 6 | 6 | - | SR 16-236 | |
| <=3.1 | 16 | GHIR/L 16SC-14 | 14 | 2.6 | 140 | 40 | 11 | 7.5 | 8 | - | SR 16-236 | |
| <=3.1 | 16 | GHIR/L 16SC-16(1) | 16 | 2.8 | 160 | 70 | 11 | 7.5 | 8 | - | SR 16-212 | |
| 2-3.5 | 20 | GHIR/L 20SC-3(1) | 20 | 4.5 | 200 | 60 | 14.5 | 9 | 8.5 | 1.6 | SR 76-1021 | GIPI, GIFI, GIMIY |
| 3-4.8 | 20 | GHIR/L 20SC-4(1) | 20 | 4.5 | 200 | 60 | 14.5 | 9 | 8.5 | 2.6 | SR 76-1021 | |
|
* Головка резца изготовлена из стали. |
|
TGIR/L...-C |
|
|
|

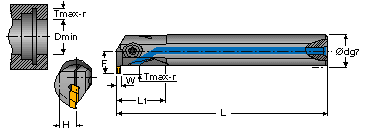

| TGIR/L...-C Резцы для расточки с подводом СОЖ | ||||||||||||
W |
ød |
Обозначение |
øDmin |
Tmax |
H |
L |
L1 |
F |
Пломба |
Резьба пломбы |
Винт |
Пластины |
| 3 | 16 | TGIR/L 16C-3(2) | 20.5 | 5.5 | 7.5 | 150 | 25 | 12 | PL-16 | M6 | SR 76-1400 | TGMF 3 |
| 3 | 20 | TGIR/L 20C-3(2) | 25 | 5.5 | 9.0 | 180 | 32 | 14.2 | PL-20 | M6 | SR 76-1400 | |
| 3 | 25 | TGIR/L 25C-3(2) | 32 | 8.0 | 11.5 | 200 | 40 | 18.8 | PL-25 | R1/8" | SR M5x16 | |
| 4-5 | 25 | TGIR/L 25C-4(2) | 32.5 | 8.5 | 11.5 | 200 | 40 | 19.5 | PL-25 | R1/8" | SR M5x16 | TGMF 4
TGMF 5 TGMP 5 |
| 4-5 | 32 | TGIR/L 32C-4 | 42 | 11.0 | 14.5 | 220 | 50 | 25.5 | PL-32 | R1/8" | SR M6x20 | |
| 6-6.35 | 32 | TGIR/L 32C-6 | 57(3) | 17.5 | 14.5 | 220 | 50 | 29 | PL-32 | R1/8" | SR M6x20 | TGMF 6 |
| 6-6.35 | 40 | TGIR/L 40C-6 | 57(3) | 17.5 | 18.0 | 300 | 60 | 35.2 | PL-40 | R1/8" | SR M6x25 | |
|
(2) Ключ: Torx-ключ: T-20/5. Другие блоки: Hex-ключ HW 5. |
|
GHIC...-50 |
|
|
|

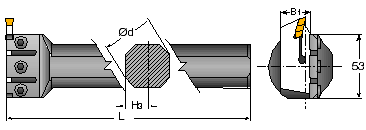

| GHIC...-50 Оправки для расточных резцов с мин. D=50 мм | ||||||||||
B |
ød |
Обозначение |
L |
H |
Винты |
Hex Ключ |
||||
| 26 | 32 | GHIC-32-50 | 220 | 14.5 | SR M5x25 | HW 4 | ||||
| 26 | 40 | GHIC-40-50 | 260 | 18 | ||||||
|
CGIN-26 |
|
|
|

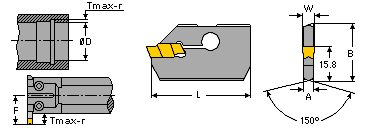

| CGIN-26 Резцы для внутренней обработки для блоков GHIC-50 | ||||||||||
W |
Обозначение |
A |
L |
F |
F1 |
øD |
Tmax |
Пластины |
||
| 2.8-4 | CGIN 26K-3 | 2.4 | 45 | 28 min | 10 min | 50 min | 6 | GIPI, GIFI, GIMIY |
||
| 3.6-4.5 | CGIN 26K-4 | 3.2 | 45 | 150 | 8.4 | |||||
| 4.4-6.6 | CGIN 26K-5 | 4.0 | 45 | 33 max | 15 max | 55 min | 11.4 | |||
| 150 | 13.4 | |||||||||
| 2.8-4 | CGIN 26K-3 | 2.4 | 49.5 | 32.5 min | 14.5 min | 54.5 min | 10.9 | |||
| 3.6-4.5 | CGIN 26K-4 | 3.2 | 49.5 | 150 | 12.9 | |||||
| 4.4-6.6 | CGIN 26K-5 | 4.0 | 49.5 | 37.5 max | 19.5 max | 59 min | 16.1 | |||
| 150 | 17.9 | |||||||||
|
Конфигурация резца - регулируемый удлиннитель. Глубина прорезки (Tmax) зависит от свеса (F1) и от диаметра расточного резца (D). |
|
GHIC...-70 |
|
|
|
|

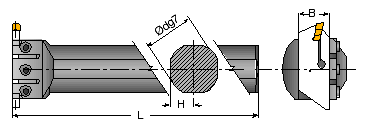

GHIC...-70 Оправки для расточных резцов с мин. D=70 мм |
||||||||||
B диапазон |
ød |
Обозначение |
L |
H |
Винты |
Hex ключ |
||||
| 26 | 40 | GHIC-40-70 | 260 | 18 | SR M6x25 | HW-5 | ||||
| 26 | 50 | GHIC-50-70 | 300 | 23 | ||||||
|
GHIC...-85 |
|
|
|
|

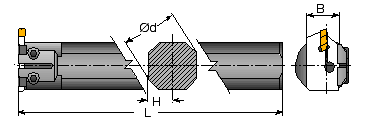

GHIC...-85 Оправки для расточных резцов с мин. D=85 мм |
||||||||||
B диапазон |
ød |
Обозначение |
L |
H |
Винты |
Hex ключ |
||||
| 32 | 40 | GHIC-40-85 | 260 | 18 | SR M6x25 | HW-5 | ||||
| 32 | 50 | GHIC-50-85 | 300 | 23 | ||||||
|
Применяемые резцы для блоков |
||||||||||
| Внутренняя прорезка и точение |
Внутренняя прорезка |
|||||||||
| B | Cut Grip | Top Grip | Do Grip | Self Grip | ||||||
| GHIC...-70 | 26 | CGHN 26-3M | TGHN 26-3M | SGFH 26-1M | ||||||
| CGHN 26-4M | TGHN 26-4M | SGFH 26-2M | ||||||||
| CGHN 26-5M | TGHN 26-5M | SGFH 26-3M | ||||||||
| SGFH 26-4M | ||||||||||
| SGFH 26-5M | ||||||||||
| GHIC...-85 | 32 | CGHN 32-...M | TGHN 32-...M(1) | DGHN 32-...M(1) | SGFN 32-...M(1) | |||||
| CGHN 32-...DGM | ||||||||||
|
(1) По заказу |
