Прорезка и точение канавок
|
|
Прорезка и точение канавок |
| 1 2 3 4 5 6 7 8 Возврат |
|

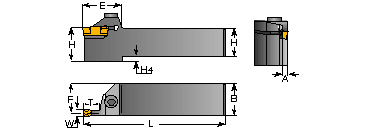

HELIR/L |
|
|
|
|
HELIR/L Резцы для наружной обработки |
||||||||||
Обозначение |
HxB |
L |
F |
A |
Tmax. |
E |
H4 |
Винт |
W |
Пластины |
| HELIR/L-1212-3T12 | 12x12 | 135 | 10.0 | 2.4 | 12 | 30 | 3 | SR M5x20 | 3 | GRIP-3... HG_-3... |
| HELIR/L-1616-3T12 | 16x16 | 135 | 14.8 | 2.4 | 12 | 30 | SR M5x20 | |||
| HELIR/L-1616-3T20 | 16x16 | 140 | 14.8 | 2.4 | 20 | 36.4 | SR M6x20 | |||
| HELIR/L-2020-3T12 | 20x20 | 135 | 18.8 | 2.4 | 12 | 29 | SR M5x20 | |||
| HELIR/L-2020-3T20 | 20x20 | 140 | 18.8 | 2.4 | 20 | 36.4 | SR M6x20 | |||
| HELIR/L-2525-3T12 | 25x25 | 135 | 23.8 | 2.4 | 12 | 29 | SR M5x25 | |||
| HELIR/L-2525-3T20 | 25x25 | 140 | 23.8 | 2.4 | 20 | 36.4 | SR M6x25 | |||
| HELIR/L-1616-4T12 | 16x16 | 135 | 14.4 | 3.2 | 12 | 29 | 4 | SR M5x20 | 4 | GRIP-4... HG_-4... |
| HELIR/L-1616-4T20 | 16x16 | 140 | 14.4 | 3.2 | 20 | 29 | 4 | SR M6x20 | ||
| HELIR/L-2020-4T12 | 20x20 | 135 | 18.4 | 3.2 | 12 | 29 | SR M6x20 | |||
| HELIR/L-2020-4T25 | 20x20 | 140 | 18.4 | 3.2 | 25 | 42 | SR M6x20 | |||
| HELIR/L-2525-4T12 | 25x25 | 135 | 23.4 | 3.2 | 12 | 29 | SR M6x25 | |||
| HELIR/L-2525-4T25 | 25x25 | 140 | 23.4 | 3.2 | 25 | 42 | SR M6x25 | |||
| HELIR/L-2020-5T12 | 20x20 | 135 | 17.9 | 4.2 | 12 | 29 | SR M6x20 | 5 | GRIP-5... HG_-5... | |
| HELIR/L-2020-5T25 | 20x20 | 140 | 17.9 | 4.2 | 25 | 42 | SR M6x20 | |||
| HELIR/L-2525-5T12 | 25x25 | 135 | 22.9 | 4.2 | 12 | 29 | SR M6x25 | |||
| HELIR/L-2525-5T25 | 25x25 | 140 | 22.9 | 4.2 | 25 | 42 | SR M6x25 | |||
| HELIR/L-2525-6T12 | 25x25 | 135 | 22.4 | 5.2 | 12 | 29 | SR M6x25 | 6 | GRIP-6... HG_-6... | |
| HELIR/L-2525-6T30 | 25x25 | 140 | 22.4 | 5.2 | 30 | 51.4 | SR M6x25 | |||
|
Ключ: Hex HW 4 для SR-M5, Hex HW 5 для SR-M6 |
|

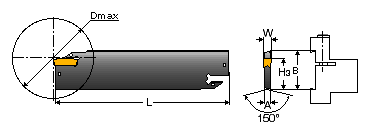

HGFH_ |
|
|
|
|
HGFH_ Пластинчатые резцы для наружной обработки |
||||||||||
Обозначение |
B |
W |
A |
L |
H3 |
Dmax |
Экстрактор |
GRIP пластины |
||
| HGFH 26-3 | 26 | 3.0 | 2.4 | 110 | 21.4 | 75 | EDG 23B | GRIP-3... HG_-3... | ||
| HGFH 32-3 | 32 | 3.0 | 2.4 | 150 | 24.8 | 100 | EDG 23B | |||
|

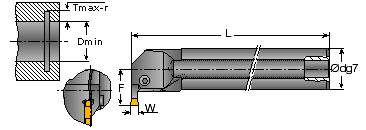

HELIIR/L |
|
|
|
|
HELIIR/L Резцы с подводом охлаждения для внутренней обработки |
||||||||||
Обозначение |
ød |
øDmin |
Tmax. |
L |
B |
Пломба |
Пломба резьбы |
Винт |
W |
Grip пластины(2) |
| HELIIR/L-20C-305 | 20 | 26 | 5 | 160 | 15.2 | PL-20 | M6 | SR 76-1400(1) | 3 | GRIP-3... |
| HELIIR/L-25C-305 | 25 | 31 | 5 | 160 | 17.7 | PL-25 | R1/8" | SR M5x16 | 3 | GRIP-3... |
| HELIIR/L-25C-410 | 25 | 43 | 10 | 160 | 22.7 | PL-25 | R1/8" | SR M5x16 | 4 | GRIP-4... |
| HELIIR/L-25C-510 | 25 | 43 | 10 | 160 | 22.7 | PL-25 | R1/8" | SR M5x16 | 5 | GRIP-5... |
| HELIIR/L-25C-610 | 25 | 43 | 10 | 160 | 22.7 | PL-25 | R1/8" | SR M5x16 | 6 | GRIP-6... |
| HELIIR/L-32C-410 | 32 | 43 | 10 | 200 | 26.2 | PL-32 | R1/8" | SR M5x16 | 4 | GRIP-4... |
| HELIIR/L-32C-510 | 32 | 43 | 10 | 200 | 26.2 | PL-32 | R1/8" | SR M5x16 | 5 | GRIP-5... |
| HELIIR/L-32C-410 | 32 | 43 | 10 | 200 | 26.2 | PL-32 | R1/8" | SR M5x16 | 6 | GRIP-6... |
| HELIIR/L-40C-412 | 40 | 53 | 12 | 250 | 32.2 | PL-40 | R1/8" | SR M5x16 | 4 | GRIP-4... |
| HELIIR/L-40C-412 | 40 | 53 | 12 | 250 | 32.2 | PL-40 | R1/8" | SR M5x16 | 5 | GRIP-5... |
| HELIIR/L-40C-412 | 40 | 53 | 12 | 250 | 32.2 | PL-40 | R1/8" | SR M5x16 | 6 | GRIP-6... |
|
Ключ: Hex HW 4 (1) Torx ключ T-20/5 (2) Do-Grip DGN пластины только для точения: DGN 4.. (Dmin=51мм), DGN 5.. (Dmin=57мм) и DGN 6.. (Dmin=62мм) |
|

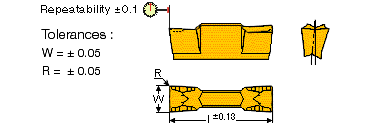

GRIP..Y |
|
|
|
|
GRIP..Y Пластины для наружной, внутренней и торцовой обработки |
||||||||||
W±0.05 |
Обозначение |
R±0.05 |
L Ref |
|||||||
| 3.0 | GRIP 3002Y | 0.2 | 16 | |||||||
| 3.0 | GRIP 3003Y | 0.3 | 16 | |||||||
| 4.0 | GRIP 4002Y | 0.2 | 19 | |||||||
| 4.0 | GRIP 4004Y | 0.4 | 19 | |||||||
| 5.0 | GRIP 5005Y | 0.5 | 19 | |||||||
| 5.0 | GRIP 5008Y | 0.8 | 19 | |||||||
| 6.0 | GRIP 6005Y | 0.5 | 19 | |||||||
| 6.0 | GRIP 6008Y | 0.8 | 19 | |||||||
|
GRIP..Y (Полный радиус) Пластины для наружной, внутренней и торцовой обработки |
||||||||||
W |
Обозначение |
R±0.05 |
M |
L |
||||||
| 3±0.03 | GRIP 3015Y | 1.5 | 2.1 | 16 | ||||||
| 4±0.04 | GRIP 4020Y | 2.0 | 2.8 | 19 | ||||||
| 5±0.05 | GRIP 5025Y | 2.5 | 3.4 | 19 | ||||||
| 6±0.06 | GRIP 6030Y | 3.0 | 4.0 | 19 | ||||||
