Прорезка и точение канавок

1 2 3 4 5 6 7 8 Возврат

CGHN-...D/DG(1)

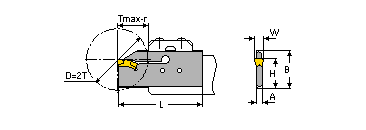

CGHN-...D/DG(1) Двусторонние резцы для наружной обработки
B	W	Обозначение	D тип ------ Tmin	D тип ------ Tmax	DG тип -------- Tmin(1) точение	DG тип -------- Tmax(1) прорезка	H	L	A	Пластины
26	2.8-4	CGHN 26-3D	10	15	-	-	21.4	110	2.4	GIP, GIF, GITM, GIPY GIPA, GIM, GIMF, GIMY, GPV
26	3.6-4.6	CGHN 26-4D	10	15	-	-	21.4	110	3.2
26	4.4-6.5	CGHN 26-5D	10	20	-	-	21.4	110	4.0
32	2.8-4	CGHN 32-3D	10	19	-	-	24.8	150	2.4
32	3.5-5	CGHN 32-4D	12	21	-	-	24.8	150	3.2
32	4.4-6.4	CGHN 32-5D	12	26	-	-	24.8	150	4.0
32	5.5-6.4	CGHN 32-6D	12	21	-	-	24.8	150	5.2
32	2.8-4	CGHN 32-3DG(1)	-	-	25	50	24.8	150	2.4
32	3.5-5	CGHN 32-4DG(1)	-	-	30	50	24.8	150	3.2
32	4.4-6.4	CGHN 32-5DG(1)	-	-	33	60	24.8	150	4.0
32	5.5-6.4	CGHN 32-6DG(1)	-	-	35	60	24.8	150	5.2

Используйте желтые линии на резце для мин. и макс. свеса (1) Do-Grip зажим Ключ (экстрактор) EDG-44A

CGHN-P8-D/DG

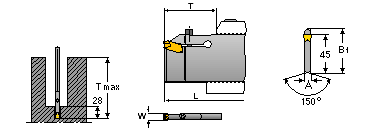

CGHN-P8-D/DG Резцы для глубокой обработки
W	T	Обозначение	A	L	Винт	Пластины	Ключ
8	40	CGHR/L 32-P8-DG(1)	6.8	150		GIMY 840/808, GIMF 808, GPV	EDG-44A
8	50	CGHN 52-P8	7.4	190	SR 76-1637		HW 4
8	70	CGHN 52-P8	7.4	260	SR 76-1637
8-8.3	50	CGHN 52-8D	7.4	190	SR 76-1637	GIF 8..., GIFM 8* GIPA/GIDA 8... GDMY 808, GDMF 808 GDMU 8...
8-8.3	70	CGHN 53-8D	7.4	260	SR 76-1637
10-11	70	CGHN 52-10D	9.2	190	SR 76-1289	GIF 10/GIFM 10* GDPY 10/11... GDPU 10/11...	HW 5
10-11	100	CGHN 53-10D	9.2	260	SR 76-1289
12-14.5	100	CGHR/L 53-12D	9.5	260	SR 76-4002	GIMY 1260, TIGER 14... TIGER 14...-17.4
12.5-17.4	100	CGHR/L 53-14D	11.1	260	SR M6x25

* Односторонний - по заказу. (1) Do-Grip зажимной ключ: EDG-44A

CGHN-...S

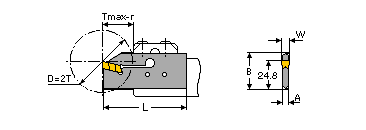

CGHN-...S Односторонние резцы для наружной обработки
B	W	Обозначение	Tmin	Tmax	H	L	A	Пластины
32	2.8-4	CGHN 32-3S	10	19	24.8	51	2.4	GIP, GIF, GIPA GIPY, GITM, GIM, GIMF, GIMY
32	3.5-5	CGHN 32-4S	12	21	24.8	53	3.2
32	4.4-6.4	CGHN 32-5S	12	25	24.8	56	4.0
32	5.5-6.4	CGHN 32-6S	12	25	24.8	56	5.2

TGHN-...D

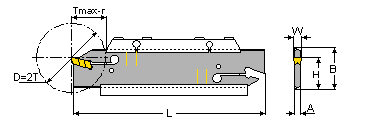

TGHN-...D Двусторонние резцы для наружной обработки
B	W	Обозначение	Tmin	Tmax	H	L	A	Пластины
26	3	TGHN 26-3D	10	15	21.4	110	2.4	TGMF 3.. TGMF 4...; TGMF/P 5... TGMF/P 5...
26	4-5	TGHN 26-4D	10	15	21.4	110	3.2
26	5	TGHN 26-5D	10	20	21.4	110	4.0
32	3	TGHN 32-3D	10	18	24.8	150	2.4	TGMF 3.. TGMF 4..; TGMF/P 5.. TGMF/P 5.., TGMF 6..
32	4-5	TGHN 32-4D	12	21	24.8	150	3.2
32	5	TGHN 32-5D	12	26	24.8	150	4.0
32	6-6.35	TGHN 32-6D	16	26	24.8	150	5.2

* Используйте желтые линии на резце для мин. и макс. вылета.

TGHN-S

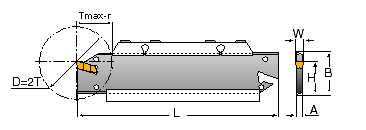

TGHN-S Односторонние резцы для наружной обработки
B	W	Обозначение	Tmin	Tmax	H	L	A	Пластины
32	3	TGHN 32-3S	10	18	24.8	51	2.4	TGMF 3... TGMF 4...; TGMF/P 5... TGMF/P 5..., TGMF 6...
32	4-5	TGHN 32-4S	12	21	24.8	53	3.2
32	5	TGHN 32-5S	12	25	24.8	56	4.0
32	6-6.35	TGHN 32-6S	16	25	24.8	56	5.2

CR-GHMR/L

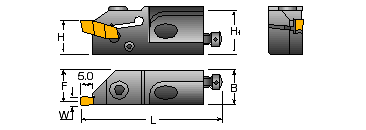

CR-GHMR/L Резцовые вставки для наружной обработки
W	B	Обозначение	H	H1	L	F	Зажимной винт	Ключ	Пластины
<=3	10	CR GHMR/L-10	10	15	50	8.8	SR 14-591	T-20/5	GIPI, GIFI, GIMIY
<=4	13.2	CR GHMR/L-12	12	19	55	12.0	SR 76-1021	T-20/5
<=4.8	18	CR GHMR/L-16	16	22	63	16.5	SR M5x16	HW 4	GIP, GIF, GIG, GIPA, GIPY, GITM, GIP/GIF-D/G, GIM, GIMY, GIMF
<=6.4	20	CR GHMR/L-20	20	24	70	18.5	SR M5x20	HW 4
<=6.4	25	CR GHMR/L-25	25	30	100	23.5	SR M5x25	HW 5

Винты для регулировки длины: SR-76-1401. Винт для поперечной регулировки М4 (Hex ключ 2 мм).

CR-GHDR/L

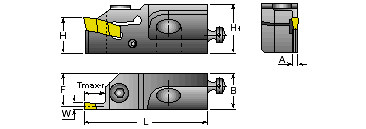

CR-GHDR/L Резцовые вставки для наружной обработки
W	B	Обозначение	H	H1	L	F	A	Tmax	Зажимной винт	Ключ	Пластины
2.4-3.2	10	CR GHDR/L-10-2	10	15	50	9.0	2.0	8	SR 14-591	T-20/5	GIPI, GIFI, GIMIY
2.8-4	13.2	CR GHDR/L-12-3	12	19	55	12.0	2.4	9	SR 76-1021	T-20/5
2.8-4	18	CR GHDR/L-16-3	16	22	63	16.8	2.4	9	SR M5x16	HW 4	GIP, GIF, GIPA GITM, GIM, GIMF, GIMY
2.8-4	20	CR GHDR/L-20-3	20	24	70	18.8	2.4	9	SR M5x20	HW 4
2.8-4	25	CR GHDR/L-25-3	25	30	100	23.8	2.4	10	SR M5x25	HW 4
4-5	18	CR GHDR/L-16-4	16	22	63	16.4	3.2	10	SR M5x16	HW 4
4-5	20	CR GHDR/L-20-4	20	24	70	18.4	3.2	10	SR M5x20	HW 4
4-5	25	CR GHDR/L-25-4	25	30	100	23.4	3.2	10	SR M5x25	HW 4
5-6.4	25	CR GHDR/L-25-5	25	30	100	22.9	4.2	12	SR M6x25	HW 5

Винты для регулировки длины: SR-76-1401. Винт для поперечной регулировки М4 (Hex ключ 2 мм).

CR-GHPR/L

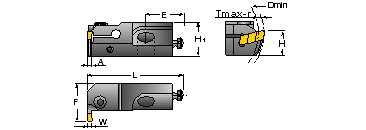

CR-GHPR/L Резцовые вставки (внутренняя прорезка и точение)
W диапазон	Обозначение	H	B	A	L	H1	F	Tmax	Dmin	Зажимной винт	Ключ	Пластины
2.0-3.1	CR GHPR/L-10-2	10	9	1.7	50	15	15	3	40(1)	SR 14-591	T-20/5	GMP
2.8-4	CR GHDR/L-12-3	12	13.2	2.4	55	19	19	4	50(2)	SR M5x16	HW 4	GIPI, GIFI, GIMIY
2.8-4	CR GHDR/L-16-3	16	18	2.4	63	22	25	5	60	SR M5x16	HW 4	GIP, GIPY, GITM, GIF, GIPA, GIMY, GIMF, GIM
2.8-4	CR GHDR/L-20-3	20	20	2.4	70	24	27	5	70	SR M5x20	HW 4
2.8-4	CR GHDR/L-25-3	25	24	2.4	100	30	32	6	100	SR M5x25	HW 4
4-5	CR GHDR/L-16-4	16	18	3.2	63	22	25	5	60	SR M5x16	HW 4
4-5	CR GHDR/L-20-4	20	20	3.2	70	24	27	5	70	SR M5x20	HW 4
4-5	CR GHDR/L-25-4	25	24	3.2	100	30	32	6	100	SR M5x25	HW 4
5-6.4	CR GHDR/L-25-5	25	24	4.2	100	30	32	6	100	SR M6x25	HW 5

Винты для регулировки длины: SR-76-1401. Винт для поперечной регулировки М4 (Hex ключ 2 мм). (1) D=Ø30; T=2 (2) D=Ø44; T=3.5
