Пластины для торцовой обработки

1 2 3 4 5 6 Возврат

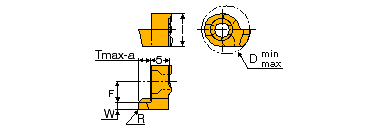

GFQR

GFQR
Обозначение	W±0.02	R	T	Dmin	Dmax
GFQR 12-1.00-0.05	1.00	0.05	1.5	12	16
GFQR 12-1.50-0.20	1.50	0.20	2.5	12	17
GFQR 12-2.00-0.20	2.00	0.20	3.0	12.4	18
GFQR 12-2.50-0.20	2.50	0.20	3.0	13	19

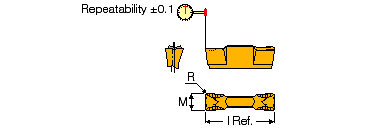

HFPR/L

HFPR/L
Обозначение	W	M	R±0.05
HFPR/L 3003	3±0.03	2.1	0.3
HFPR/L 4004	4±0.04	2.8	0.4
HFPR/L 5004	5±0.05	3.4	0.4
HFPR/L 6004	6±0.05	4.0	0.4

HFPR/L Полный радиус
Обозначение	W	M	R±0.05
HFPR/L 3015	3±0.03	2.1	1.5
HFPR/L 4020	4±0.04	2.8	2.0
HFPR/L 5025	5±0.05	3.4	2.5
HFPR/L 6030	6±0.05	4.0	3.0

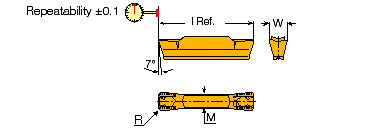

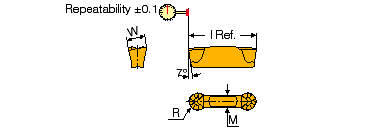

GRIP

GRIP
Обозначение	W±0.02	R±0.02	LRef.
GRIP 3002Y	3.0	0.2	16
GRIP 3003Y	3.0	0.3	16
GRIP 4002Y	4.0	0.2	19
GRIP 4004Y	4.0	0.4	19
GRIP 4005Y	5.0	0.5	19
GRIP 5008Y	5.0	0.8	19
GRIP 6005Y	6.0	0.5	19
GRIP 6008Y	6.0	0.8	19

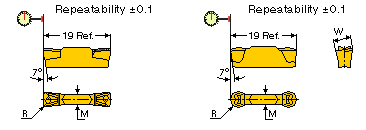

GRIP-Y

GRIP-Y
Обозначение	W	R±0.02	M	LRef.
GRIP 3015Y	3±0.03	1.5	2.1	16
GRIP 4020Y	4±0.04	2.0	2.8	19
GRIP 5025Y	5±0.05	2.5	3.4	19
GRIP 6030Y	6±0.06	3.0	4.0	19

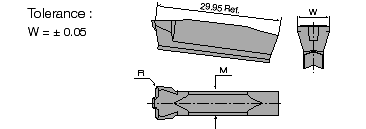

DGN

DGN
Обозначение	W±0.03	M	R
DGN 4003C/J	4.0	2.8	0.3
DGN 5003C/J	5.0	3.4	0.3
DGN 6303C/J	6.35	4.0	0.35

HGPL

HGPL
Обозначение	W±0.03	M	R
HGPL 3003Y	3.0	2.3	0.3

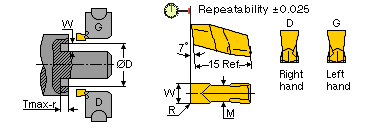

HGPL

HGPL
W±0.02	Обозначение	R(2)	øDmin	Tmax	M
2.39	GIP 2.39-0.15-22D(1)	0.15	22	3.5	2.4
2.39	GIP 2.39-0.15-22G(1)	0.15			2.4
2.47	GIP 2.47-0.20-22D(1)	0.20	22	3.5	2.4
2.47	GIP 2.47-0.20-22G(1)	0.20			2.4
3.00	GIP 3.00-0.40-28D(1)	0.40	28	3.5	2.4
3.00	GIP 3.00-0.40-28G(1)	0.40			2.4
4.00	GIP 4.00E-0.40-28D(1)	0.40	28	3.5	3.2
4.00	GIP 4.00E-0.40-28G(1)	0.40			3.2
5.00	GIP 5.00E-0.60-30D(1)	0.60	30	4.8	4.0
5.00	GIP 5.00E-0.60-30G(1)	0.60			4.0
6.00	GIP 6.00E-0.80-30D(1)	0.80	30	4.8	4.8
6.00	GIP 6.00E-0.80-30G(1)	0.80			4.8

(1) Только для торцовой прорезки. (2) R       Допуск 0-0.4       ±0.03 0.41-5.0  ±0.05

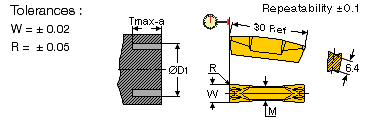

GIFG-8

GIFG-8
W±0.02	Обозначение	R±0.05	øDmin	Tmax	M
8.00	GIF 8.00E-0.80	0.80	80	25	6.0
	GIF 8.00E-1.20	1.20	80	25	6.0

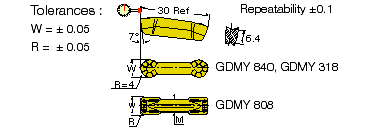

GDMY

GDMY Универсальные пластины
W±0.02	Обозначение	R±0.05	øDmin	Tmax	M
8.00	GDMY 808	0.80	50	25	6.0
	GDMY 840	4.00	50	25	5.6

GDMY

GDMY Универсальные пластины
W±0.05	Обозначение	R±0.05	M
7.0	GDMM 7CC	0.8	6.0
8.0	GDMM 8CC	0.8	5.6

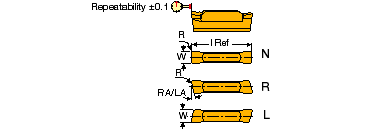

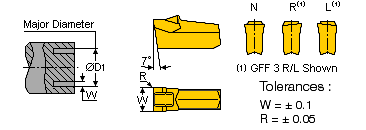

GDMY

GDMY Универсальные пластины
W±0.1	Обозначение	R±0.05	Dдиапазон
2.1	GFF 2N	0.20	35 min
	GFF 2R		25-36
	GFF 2L		25-36
3.0	GFF 3N	0.30	54 min
	GFF 3R		30-55
	GFF 3L		30-55
4.0	GFF 4N	0.25	35 min
5.0	GFF 5N	0.25	40 min
6.0	GFF 6N	0.25	44 min
