Торцовая обработка
|
|
Торцовая обработка |
| 1 2 3 4 5 6 Возврат |
|

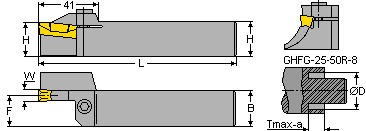

GHFG-R/L-8 |
|
|
|
|
GHFG-R/L-8 Резцы Dmin 50 mm |
||||||||||
Tmax |
Диапазон проникновения |
Обозначение |
H x B |
L |
F |
Пластины |
||||
| 25 | 50-64 | GHFG 25-50R/L-8 | 25x25 | 150 | 22 | GIFG 8... GDMY 808 GDMY 840 |
||||
| 25 | 50-64 | GHFG 32-50R/L-8 | 32x32 | 170 | 29 | |||||
| 25 | 63-82 | GHFG 25-63R/L-8 | 25x25 | 150 | 22 | |||||
| 25 | 63-82 | GHFG 32-63R/L-8 | 32x32 | 170 | 29 | |||||
|

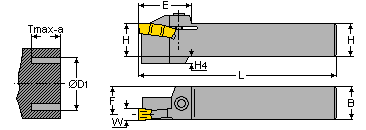

GHFGR/L-8 |
|
|
|
|
GHFGR/L-8 Резцы Dmin 80 mm |
||||||||||
Tmax(1) |
Диапазон проникновения øD(2) |
Обозначение |
H x B |
L |
F |
E |
H4 |
Пластины |
||
| 15 | 80 | GHFGR/L 25-80-8 | 25x25 | 150 | 21.3 | 43.5 | 6 | GDMU 8... GIF 8... GIFG 8... GDMY 8... GIPA 8... GIDA 8... |
||
| 16 | 82 | |||||||||
| 17 | 84 | |||||||||
| 18 | 86 | |||||||||
| 19 | 88 | GHFGR/L 32-80-8 | 32x32 | 170 | 28.3 | 43.5 | ||||
| 20 | 90 | |||||||||
| 21 | 96 | |||||||||
| 22 | 104 | |||||||||
| 24 | 115 | |||||||||
| 22 | 105 |
GHFGR/L 25-105-8 GHFGR/L 32-105-8 |
25x25 32x32 |
150 170 |
21.3 28.3 |
43.5 43.5 |
6 -- |
|||
| 23 | 114 | |||||||||
| 24 | 126 | |||||||||
| 25 | 140-160 | |||||||||
| 23 | 155 |
GHFGR/L 25-155-8 GHFGR/L 32-155-8 |
25x25 32x32 |
150 170 |
21.3 28.3 |
43.5 43.5 |
6 -- |
|||
| 24 | 180 | |||||||||
| 25 | 210-510 | |||||||||
|
Торцовое точение и прорезка (1) Tmax для GIF-8 и GIPA/GIDA-8. Для GIFG-8 и GDMY-8 Tmax=25 мм для всего диапазона D. (2) После начальной прорезки нет ограничений на расширение прорезки к центру или от центра. |
|

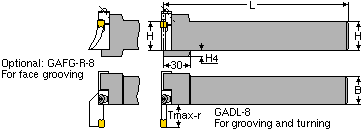

GHAR/L-8 |
|
|
|
| GHAR/L-8 Параллельный блок для пластинчатых резцов GAFG | ||||||||||
Обозначение |
HxB |
L |
H4 |
РезцыT |
T |
Зажимной винт |
Упорные винты |
Hex ключ |
Torx ключ |
|
| GHAR 25-8 | 25x25 | 150 | 14 | GAFG...-L-8 | 26 | SR M6x25 | SR 14-519 | HW 5 | T-20/5 | |
| GHAL 25-8 | 25x25 | 150 | 14 | GAFG...-R-8 | ||||||
| GHAR 32-8 | 32x32 | 170 | 7 | GAFG...-L-8 | ||||||
| GHAL 32-8 | 32x32 | 170 | 7 | GAFG...-R-8 | ||||||
|
Пластинчатые резцы следует заказывать отдельно. Подходит также для пластинчатых резцов для точения и прорезки GADR/L. |
|

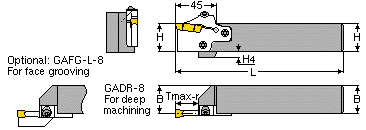

GHAPR/L-8 |
|
|
|
| GHAPR/L-8 Перпендикулярный блок для пластинчатых резцов GADR/L и GAFG | ||||||||||
Обозначение |
Резцы |
T |
Зажимной винт |
Упорные винты |
Hex ключ |
Torx ключ |
||||
| GHAPR 32-8 | GAFG-R-8 | 26 | SR M6x25 | SR 14-519 | HW 5 | T-20/5 | ||||
| GHAPL 32-8 | GAFG-L-8 | |||||||||
|
Пластинчатые резцы следует заказывать отдельно. Подходит также для пластинчатых резцов для точения и прорезки GADR/L. |
|

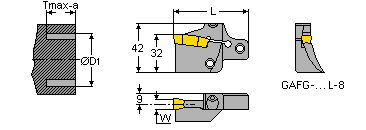

GAFG-R/L-8 |
|
|
|
| GAFG-R/L-8 Пластинчатые резцы | ||||||||||
Tmax(1) |
Диапазон проникновения øD(2) |
Обозначение |
L |
Пластины |
||||||
| 15 | 80 | GAFG 80R/L-8 | 63.5 | GDMU 808 GIF 8.00E... GIFG 8... GDMY 8... GIPA 8... GIDA 8... |
||||||
| 16 | 82 | |||||||||
| 17 | 84 | |||||||||
| 18 | 86 | |||||||||
| 19 | 88 | |||||||||
| 20 | 90 | |||||||||
| 21 | 96 | |||||||||
| 22 | 104 | |||||||||
| 23 | 115 | |||||||||
| 22 | 105 | GAFG 105R/L-8 | 63.5 | |||||||
| 23 | 114 | |||||||||
| 24 | 126 | |||||||||
| 25 | 140-160 | |||||||||
| 23 | 155 | GAFG 155R/L-8 | 63.5 | |||||||
| 24 | 180 | |||||||||
| 25 | 210-510 | |||||||||
| (1) После начальной прорезки нет ограничений на расширение прорезки к центру или от центра. |
|

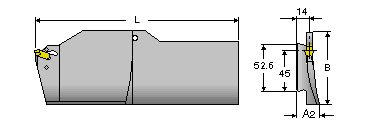

CGFG 51-...R/L-P8DG |
|
|
|
| CGFG 51-...R/L-P8DG Пластинчатые резцы | ||||||||||
Tmax |
Обозначение |
D Min. |
D Max. |
L |
H |
A |
Пластина |
|||
| 70 | CGFG 51-180R-P8DG | 180 | 240 | 200 | 60 | 27.5 |
GIMY 808 GIMY 840 GIMF 808 |
|||
| CGFG 51-180L-P8DG | ||||||||||
| 80 | CGFG 51-240R-P8DG | 240 | 320 | 210 | 70 | 26.0 | ||||
| CGFG 51-240L-P8DG | ||||||||||
| 90 | CGFG 51-320R-P8DG | 320 | 440 | 220 | 80 | 24.5 | ||||
| CGFG 51-320L-P8DG | ||||||||||
| 100 | CGFG 51-440R-P8DG | 440 | 700 | 230 | 90 | 22.5 | ||||
| CGFG 51-440L-P8DG | ||||||||||
| 120 | CGFG 51-700R-P8DG | 700 | 1500 | 250 | 100 | 20.0 | ||||
| CGFG 51-700L-P8DG | ||||||||||
|
(1) После начальной прорезки нет ограничений на расширение прорезки к центру или от центра. Ключ: EDG-44A - поставляется по отдельному заказу. |
