Торцовая обработка

1 2 3 4 5 6 Возврат

HFHR/L-M

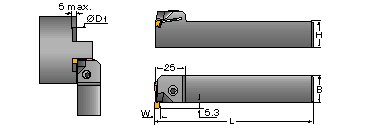

HFHR/L-M Резцы для неглубокой прорезки
	Обозначение					Диапазон проникновения(2)
W		H x B	L	H1	B1	D min.	D max.	Пластины(1)
3	HFHR/L-20M	20x20	130	29	22.5	24	60	HFPR/L 3003/3015
4						23	90	HFPR/L 4004/4020
5						21	300	HFPR/L 5004/5025
6						20	беск.	HFPR/L 6004/6030
3	HFHR/L-25M	25x25	150	34	27.5	24	60	HFPR/L 3003/3015
4						23	90	HFPR/L 4004/4020
5						21	300	HFPR/L 5004/5025
6						20	беск.	HFPR/L 6004/6030

Возможность: с правосторонними резцедержателями DGN & GRIP могут быть использованы пластины 4, 5, 6 мм. После начальной прорезки нет ограничения на разширение прорезки к центру или от центра.

HFHPR/L-M

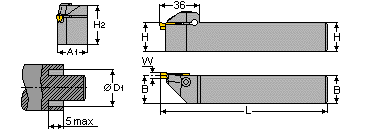

HFHPR/L-M Перпендикулярные резцы для неглубокой прорезки
	Обозначение				Диапазон проникновения
W		H x B	L	H1	D min.	D max.	Пластины(1)
3					24	60	HFPR/L 3003/3015
4	HFHPR/L-20M	20x20	130	29	23	90	HFPR/L 4004/4020
5	HFHPR/L-25M	25x25	150	34	21	300	HFPR/L 5004/5025
6					20	беск.	HFPR/L 6004/6030

(1) Возможность: с правосторонними резцедержателями DGN & GRIP могут быть использованы пластины 4, 5, 6 мм. После начальной прорезки нет ограничения на разширение прорезки к центру или от центра.

CR-HFIR/L-M

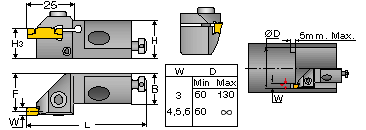

CR-HFIR/L-M Резцовые вставки, тип M
W	Обозначение	H	H1	B	L	F	Винт(3)	Пластина(4)
3-6	CR HFIR-16M	16	20	16	63	20	SR M5x16	HFPR
3-6	CR HFIL-16M	16	20	16	63	20	SR M5x16	HFPL
3-6	CR HFIR-20M	20	24	20	70	24	SR M5x20	HFPR
3-6	CR HFIL-20M	20	24	20	70	24	SR M5x20	HFPL

Для неглубокой внутренней торцевой обработки до макс. 5 мм прорезки. На одну резцовую вставку можно установить пластины шириной 3-6 мм. (1) Включает набор винтов SR M4L16 для регулировки F (ключ 2 мм). (2) Винт для регулировки длины SR 76-1432. (3) Hex ключ HW 4. Другие пластины Dmin >= 160 mm.

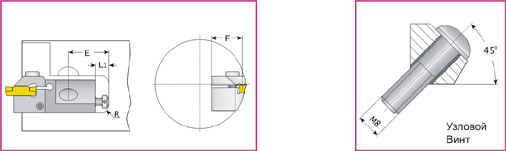

Резцовые вставки, тип M

CR-HFIR/L
Обозначение	E	L1(1)	F(2)	Rmax.	Узловой винт(3)
CR HFIR/L-16M	25	8	20	6	M8x30
CR HFIR/L-20M	30	10	24	6	M8x30

(1) L регулировка ±1. (2) F регулировка +0.3. (3) Узловые винты -0 ISO 7380 рекомендуются.
