Торцовая обработка

1 2 3 4 5 6 Возврат

HGHR/L-3T

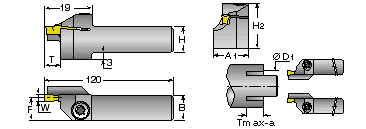

HGHR/L-3T Резцы
Tmax	W	Обозначение	H x B	F	D min	D max	H1	A	Пластины
6	3	HGHR 1010-12-3T6	10x10	11.0	12	16	19	13.7	GRIP 3...Y HGN...(1)
6	3	HGHR 1010-16-3T6	10x10	11.0	16	25	19	12.8
6	3	HGHR 1212-12-3T6	12x12	12.5	12	16	19	15.7
6	3	HGHR 1212-16-3T6	12x12	12.5	16	25	19	14.8
6	3	HGHR 1616-12-3T6	16x16	16.5	12	16	21	19.7
6	3	HGHR 1616-16-3T6	16x16	16.5	15	25	21	18.8
6	3	HGHR 1010-12-3T6	10x10	11.0	12	16	19	13.7	HGPL 3...Y
6	3	HGHR 1010-16-3T6	10x10	11.0	16	25	19	12.8
6	3	HGHR 1212-12-3T6	12x12	12.5	12	16	19	15.7
6	3	HGHR 1212-16-3T6	12x12	12.5	16	25	19	14.8
6	3	HGHR 1616-12-3T6	16x16	16.5	12	16	21	19.7
6	3	HGHR 1616-16-3T6	16x16	16.5	15	25	21	18.8

(1) Возможно только с правосторонними резцедержателями.

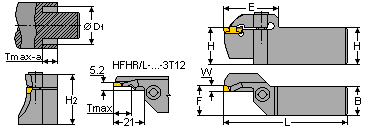

HFHR/L-3T

HFHR/L-3T Резцы
Tmax	W	Обозначение	H x B	L	F	D min	D max	E	H1	Пластины
12	3	HFHR 20-25-3T12	20x20	140	20.5	25	30	38	28	HFPR/L 3003 HFPR/L 3015
12		HFHR 20-30-3T12				30	38	38	29
12		HFHR 20-38-3T12				38	48	38	30
12		HFHR 20-48-3T12				48	60	38	30
22		HFHR 20-60-3T22(1)				60	75	40	31
25		HFHR 20-75-3T25(1)				75	100	43	31
12	3	HFHR 25-25-3T12	25x25	150	25.5	25	30	38	33
12		HFHR 25-30-3T12				30	38	38	34
12		HFHR 25-38-3T12				38	48	38	35
22		HFHR 25-48-3T22(1)				48	60	40	36
22		HFHR 25-60-3T22(1)				60	75	40	36
25		HFHR 25-75-3T25(1)				75	100	43	36

(1) Для глубокой торцовой расточки.

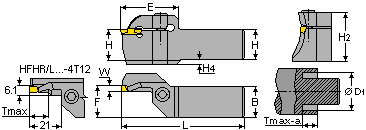

HFHR/L-4T

HFHR/L-4T Резцы
Tmax	W	Обозначение	H x B	L	F	D min	D max	E	H1	H4	Пластины
12	4	HFHR 20-25-4T12	20x20	140	20.6	25	29	39	29	-	HFPR/L 4004 HFPR/L 4020 DGN 4...(1) GRIP 4...(1)
12		HFHR 20-29-4T12				29	34	39	30	-
20		HFHR 20-34-4T20				34	40	39	30	-
25		HFHR 20-40-4T25				40	48	44	31	-
25		HFHR 20-48-4T22				48	60	44	32	-
25		HFHR 20-60-4T25				60	75	44	32	-
25		HFHR 20-75-4T25				75	100	44	34	2
12	4	HFHR 25-25-4T12	25x25	150	25.6	25	29	39	34	-
12		HFHR 25-29-4T12				29	34	39	35	-
20		HFHR 25-34-4T20				34	40	39	35	-
25		HFHR 25-40-4T25				40	48	44	36	-
25		HFHR 25-48-4T25				48	60	44	37	-
25		HFHR 25-60-4T25				60	75	44	37	-
25		HFHR 25-75-4T25				75	100	44	37	-
25		HFHR 25-100-4T25				100	140	44	37	-
25		HFHR 25-140-4T25				140	240	44	37	-
25		HFHR 25-240-4T25				240	800	44	37	-

(1) Возможно только с правосторонними резцедержателями.

HFHR/L-5T

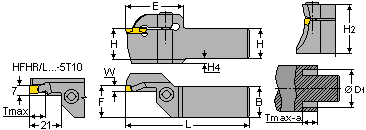

HFHR/L-5T Резцы
Tmax	W	Обозначение	H x B	L	F	D min	D max	E	H1	H4	Пластины
10	5	HFHR 20-25-5T10	20x20	140	21	25	30	38	28	-	HFPR/L 5004(1) HFPR/L 5025(1) GDN 5...(1) GRIP 5...(1)
17		HFHR 20-28-5T15				28	31	34	30	-
17		HFHR 20-31-5T15				31	35	34	30	-
20		HFHR 20-35-5T20				35	40	39	31	-
20		HFHR 20-40-5T20				40	45	39	31	-
25		HFHR 20-45-5T25				45	55	44	32	-
25		HFHR 20-55-5T25				55	70	44	35	3
28		HFHR 20-70-5T28				70	95	47	35	3
10	5	HFHR 25-25-5T10	25x25	150	26	25	30	38	33	-
17		HFHR 25-28-5T15			26	28	31	34	35
17		HFHR 25-31-5T15			26	31	35	34	35
20		HFHR 25-35-5T20			26	35	40	39	36
20		HFHR 25-40-5T20			26	40	45	39	36
25		HFHR 25-45-5T25			26	45	55	44	37
14		HFHR 25-52-5T14			23.5	52	75	32.5	33
25		HFHR 25-55-5T25			26	55	70	44	37
32		HFHR 25-70-5T32			26	70	95	51	37
14		HFHR 25-75-5T14			23.5	75	110	32.5	33
32		HFHR 25-95-5T32			26	95	130	51	37
14		HFHR 25-110-5T14			23.5	110	200	32.5	33
32		HFHR 25-130-5T32			26	130	180	51	37
32		HFHR 25-180-5T32			26	180	800	51	37
20		HFHR 25-200-5T20			23.5	200	800	32.5	33

(1) Возможно только с правосторонними резцедержателями.

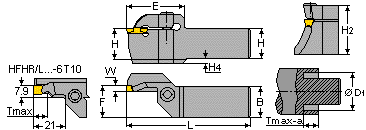

HFHR/L-6T

HFHR/L-6T Резцы
Tmax	W	Обозначение	H x B	L	F	D min	D max	E	H1	H4	Пластины
10	6	HFHR 20-26-5T10	20x20	140	21.4	26	30	39	29	-	HFPR/L 6004 HFPR/L 6030 DGN 6...(1) GRIP 6...(1)
17		HFHR 20-30-6T15				30	38	36	30
20		HFHR 20-38-6T20				38	50	39	31
25		HFHR 20-50-6T25				50	70	44	32
17	6	HFHR 25-30-6T15	25x25	150	26.4	30	38	36	35	-
20		HFHR 25-38-6T20			26.4	38	50	39	36	-
20		HFHR 25-50-6T20			23	50	65	37.5	33	-
25		HFHR 25-50-6T25			26.4	50	70	44	37	-
20		HFHR 25-65-6T20			23	65	100	37.5	33	-
32		HFHR 25-70-6T32			26.4	70	100	51	37	-
20		HFHR 25-100-6T20			23	100	200	37.5	33	-
32		HFHR 25-180-6T32			26.4	180	400	51	40	3
20		HFHR 25-200-6T20			23	200	---(2)	37.5	33	-
32		HFHR 25-400-6T32			26.4	400	---(2)	51	40	3

(1) Возможно только с правосторонними резцедержателями. После начальной прорезки, нет ограничения на расширение прорезки к центру или от центра. (2) - бесконечность

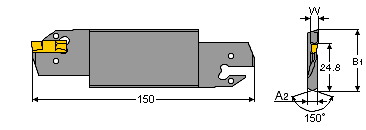

HFFR/L ...T

HFHR/L ...T Сменные резцы
Tmax	W	Обозначение	D min	D max	A	Пластина	Экстрактор
25	4	HFFR/L 48-4T25	48	60	5.2	HFPR/L 4004 HFPR/L 4020 DGN 4...	EDG 33B GRIP 4...Y(1)
25		HFFR/L 60-4T25	60	75	5.2
30		HFFR/L 75-4T30	75	140	5.2
30		HFFR/L 140-4T30	140	---(2)	3.2
32	5	HFFR/L 70-5T32	70	95	5.2	HFPR/L 5004 HFPR/L 5025 DGN 5...	EDG 33B GRIP 5...Y(1)
35		HFFR/L 95-5T35	95	130	5.2
38		HFFR/L 130-5T38	130	180	5.2
38		HFFR/L 180-5T38	180	---(2)	4.0
32	6	HFFR/L 90-6T32	90	180	5.2	HFPR/L 6004/6030 DGN 6...(1)/GRIP 5...Y(1)	EDG 33B
38		HFFR/L 180-6T38	180	400	5.2

(1) Возможно только с правосторонними резцедержателями. После начальной прорезки, нет ограничения на расширение прорезки к центру или от центра. (2) - бесконечность

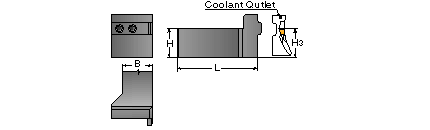

HAR/L-C

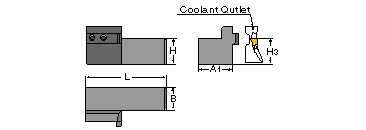

HAR/L-C Параллельный блок для оправок Heliface
Обозначение	L	BxH	A1	Оправки
HAR/L 25C	110	25x25	39	HFAER/L & HGAER/L, HFAIR/L & HGAIR/L
HAR/L 32C	130	32x32	46

HAPR/L-C

HAPR/L-C Перпендикулярный блок для оправок Heliface
Обозначение	L	BxH	Оправки
HAPR/L 25C	124	25x25	HFAER/L & HGAER/L, HFAIR/L & HGAIR/L
HAR/L 32C	139	32x32

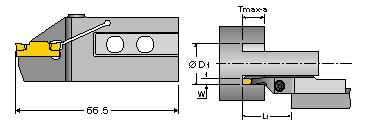

HFAER/L

HFAER/L Сменные резцы
Tmax	W	Обозначение	D min	D max	C	C1	Fa	Пластины
20	4	HFAER/L 40-4T20	40	48	66.50	32.5	11.6	HFPR/L 4004 HFPR/L 4020 GRIP 4...Y(1) DGN 4...(1)
20		HFAER/L 48-4T20	48	60
25		HFAER/L 60-4T25	60	75
25		HFAER/L 75-4T25	75	100

(1) Примечание: только для правосторонних оправок!

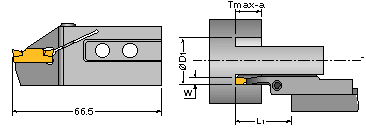

HFAER/L

HFAER/L Сменные резцы с охладителем
Tmax	W	Обозначение	D min	D max	L	Fa	Пластина(1)	Экстрактор
25	5	HFAER/L 70C-5T25	70	95	66	12.2	HFPR/L 5004(1)/5025 DGN 5...(1) GRIP 5...Y(1)	EDG 33B
25		HFAER/L 95C-5T25	95	130	66	12.2
28	6	HFAER/L 70C-6T28	70	100	69	12.3	HFPR/L 6004(1) HFPR/L 6030 DGN 6...(1) GRIP 6...Y(1)
32		HFAER/L 100C-6T32	100	180	73	12.3
32		HFAER/L 180C-6T32	180	400	73	12.3

Оправки могут быть установлены на стандартных блоках HAR/L, HAPR/L, HAI для внешней обработки. (1) Возможность: только правосторонние оправки. После начальной прорезки нет ограничения на расширение прорезки к центру или от центра.

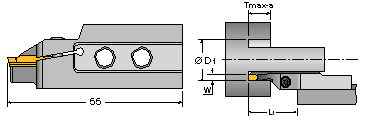

HGAER/L

HGAER/L Сменные резцы
Tmax	W	Обозначение	D min	D max	L	Fa	Пластины
2	3	HGAER/L 12-3M	12	---(2)	55	10.2	GRIP 3003Y(1) HGPL 3003Y(3)
6		HGAER/L 12-3T6	12	15
7		HGAER/L 14-3T7	14	17
8		HGAER/L 17-3T8	17	21
9		HGAER/L 21-3T9	21	25

(1) Для правосторонних оправок. (2) Бесконечность. (3) Для левосторонних оправок.
