Торцовая обработка
|
|
Торцовая обработка |
| 1 2 3 4 5 6 Возврат |
|
GHMR/L |
|
|
|
|

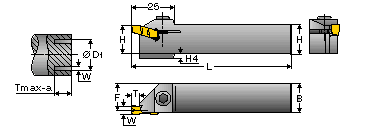

GHMR/L Резцы для неглубокой прорезки |
||||||||||
Wmax |
T |
Обозначение |
HxB |
L |
F |
H4 |
Винт |
Ключ |
Пластины |
|
| 4 | 4.8 | GHMR/L 12 | 12x12 | 110 | 10.8 | 4 | SR 76-1022 | T-20/5 | GIP, GIF, GIG,
GIM, GIP/GIF-D/G, GIMF, GIMY |
|
| 4.8 | 4.8 | GHMR/L 16 | 16x16 | 115 | 14.5 | - | SR M6x16 | HW 5 | ||
| 5 | 4.8 | GHMR/L 16-3ST(1) | 16x16 | 78 | 15.0 | - | SR M6x16 | HW 5 | ||
| 6.4 | 4.8 | GHMR/L 20 | 20x20 | 125 | 18.5 | - | SR M6x20 | HW 5 | ||
| 6.4 | 4.8 | GHMR/L 25 | 25x25 | 140 | 23.5 | - | SR M6x25 | HW 5 | ||
| 6.4 | 4.8 | GHMR/L 32 | 32x32 | 150 | 30.2 | - | SR M6x25 | HW 5 | ||
|
Проточка: легкое точение, небольшая глубина обработки (ap=0.1-0.5 mm), и малые подачи (f=0.1 mm/rev) (1) GHMR/L-ST - STAR и многошпиндельные станки. Другие пластины Dmin >= 160 mm. |
|
GHMPR/L |
|
|
|
|

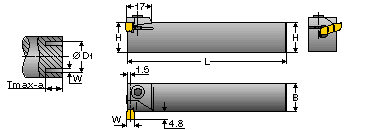

GHMPR/L Перпендикулярные резцы для неглубокой прорезки |
||||||||||
W |
Обозначение |
HxB |
L |
Винт |
Hex ключ |
Пластины |
||||
| 4.8 | GHMPR/L 16 | 16x16 | 110 | SR M6x16 | HW 5 | GIP, GIF, GIG,
GIM, GIP/GIF-D/G, GIMF, GIMY |
||||
| 6.4 | GHMPR/L 20 | 20x20 | 120 | SR M6x20 | ||||||
| 6.4 | GHMPR/L 25 | 25x25 | 135 | SR M6x25 | ||||||
|
Протачивание: легкое точение, малая глубина (ap=0.1-0.5 мм), и малые подачи (f=0.1 мм.об) Другие пластины Dmin >= 160 mm. |
|
GAM |
|
|
|
|

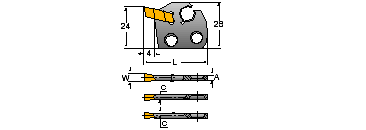

GAM Сменная резцовая головка |
||||||||||
W |
Обозначение |
A |
L |
C |
Пластины |
|||||
| <=5 | GAM 3N | 3.2 | 34.8 | 1.6 | GIP/GIF-D/G, GIP, GIF GIPA, GIM, GIMF, GIMY |
|||||
| <=3.8 | GAM 3R/L | 3.2 | 34.8 | 1.1 | ||||||
| <=6.4 | GAM 5R/L | 4.8 | 34.8 | 1.8 | ||||||
|
GAM-...R подходит либо для GHAR, либо для GHAPL. GAM-...L подходит либо для GHAL, либо для GHAPR. GAM-3N подходит для обоих блоков R и L. Другие пластины Dmin >= 160 mm. |
|
HAI-C |
|
|
|
| HAI-C Резец | ||||||||||
Обозначение |
d(g7) |
L |
Fh |
H |
Пломба |
Винт |
||||
| HAI-20 (2) | 20 | 130 | 0.5 | 9.0 | PL 20 | SR 14-519 | ||||
| HAI-25C | 25 | 150 | 3.0 | 11.5 | PL 25 | SR 14-519 | ||||
| HAI-32C | 32 | 200 | 6.5 | 14.5 | PL 32 | SR 14-519 | ||||
| HAI-40C | 40 | 250 | 10.5 | 18.0 | PL 40 | SR 14-519 | ||||
|
Расточные резцы HAI можно использовать с право- и левосторонними оправками. (2) Нет трубки охладителя. Torx ключ Т-20/3. |
|
HFAIR/L |
|
|
|
| HFAIR/L Сменная резцовая насадка | ||||||||||
| Обозначение | Диапазон проникновения(2) | |||||||||
| Tmax | W | Min. | Max. | Fa | L1(3) | Пластина(1) | Экстрактор | |||
| 25 | 5 | HFAIR/L 55C-5T25 | 55 | 70 | 11.9 | 32 | HFPR/L 5004(1) | EDG-33B | ||
| 25 | HFAIR/L 70C-5T25 | 77 | 95 | 11.9 | 32 | HFPR/L 5025 | ||||
| 28 | 6 | HFAIR/L 70C-6T28 | 70 | 100 | 12.0 | 35 | HFPR/L 6004(1) | |||
| 32 | HFAIR/L 100C-6T32 | 100 | 180 | 12.0 | 39 | HFPR/L 6030 | ||||
|
(1) Возможность: только для правосторонних оправок могут быть использованы
пластины DGN и Grip. Оправки могут быть использованы для внутренней обработки. Оправки могут быть установлены на стандартных расточных резцах для внутренней обработки HAI и на блоках внешней обработки HAR/L, HAPR/L. |
|

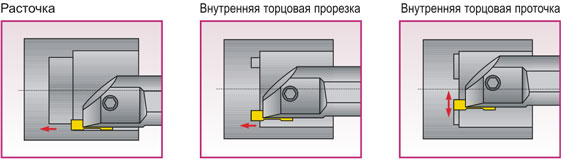

Возможность расточки, торцовой прорезки и проточки |
||||||||||
|
||||||||||
| (1) Минимальный размер зазора (G) - 0.5 мм. |
|
HGAIR |
|
|
|
| HGAIR Сменная резцовая насадка | ||||||||||
| Обозначение | Диапазон проникновения(2) | |||||||||
| Tmax | W | Min. | Max. | L | L1 | Fa | Пластины | |||
| 2 | 3 | HGAIR/L 12-3M | 12 | беск. | 55 | 21 | 10.2 |
GRIP 3003Y(1) HGPL 3003Y(2) |
||
| 6 | HGAIR/L 12-3T6 | 12 | 15 | |||||||
| 7 | HGAIR/L 14-3T7 | 14 | 17 | |||||||
| 8 | HGAIR/L 17-3T8 | 17 | 21 | |||||||
| 9 | HGAIR/L 21-3T9 | 21 | 25 | |||||||
| 9 | HGAIR/L 25-3T9 | 25 | 34 | |||||||
|
Резцы поставляются с одним винтом SR16-236/P (M4) TORX, и с одним TORX 15/5 ключом. (1) Для правосторонних оправок. (2) Для левосторонних оправок. |
|
HFAIR/L-4T |
|
|
|
| HFAIR/L-4T Сменные резцы | ||||||||||
| Обозначение | Диапазон проникновения(2) | |||||||||
| Tmax | W | Min. | Max. | L | L1 | Fa | Пластины | |||
| 18 | 4 | HFAIR/L 34-4T18 | 34 | 40 | 67 | 33 | 15.3 |
HFPR/L 4004 HFPR/L 4020 GRIP 4004Y(2) DGN 4... |
||
| 20 | HFAIR/L 40-4T20 | 40 | 48 | |||||||
| 20 | HFAIR/L 48-4T20 | 48 | 60 | |||||||
| 25 | HFAIR/L 60-4T25 | 60 | 75 | |||||||
|
Резцы поставляются с одним винтом SR M5x20 Hex., и с одним HW 4 Hex ключом. (2) Для правосторонних оправок. |
|
HFIR/L-MC |
|
|
|
| HFIR/L-MC Раточные торцовые резцы, тип M | ||||||||||
| W | Обозначение | d | L | F±0,1 | H | Винт | Пломба | Пластины | ||
| 3÷6 | HFIR/L 25MC | 25 | 200 | 11.14 | 11.5 | SR M5x16 | PL 25 | HFPR/L | ||
| 3÷6 | HFIR/L 32MC | 32 | 250 | 14.68 | 14.5 | SR M6x20 | PL 32 | |||
| 3÷6 | HFIR/L 40MC | 40 | 300 | 18.73 | 18.0 | SR M6x20 | PL 40 | |||
|
(1) Возможность: использовать только правосторонние резцедержатели. |
|
|
|

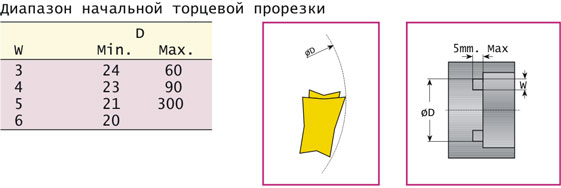

(1) Возможность: только правосторонние расточные резцы, DGN и GRIP 4, 5 и 6 мм пластины могут быть использованы. HFIR/L-_ MC Расточные торцовые резцы Для неглубокой внутренней торцевой обработки. Макс. глубина прорезки - 5 мм. Один расточный резец может быть установлен на пластинах шириной 3-6 мм. Диаметр начальной прорезки ограничен геометрической формой пластины. После начальной прорезки нет ограничения на расширение прорезки к центру или от центра. |
|

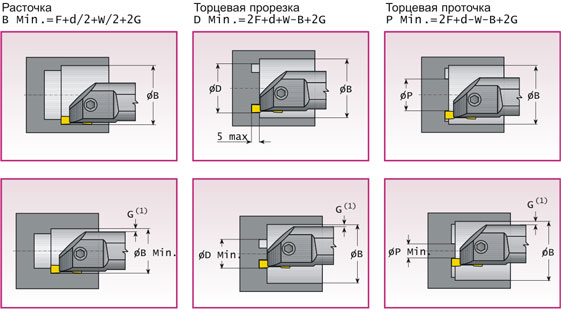

Возможность расточки, торцовой прорезки и проточки |
|
| (1) Минимальный размер зазора (G) - 0.5 мм. |
