Твердосплавные концевые фрезы

1 - 2 - 3 - 4 - 5 - [Возврат]

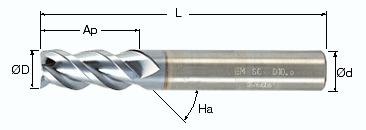

EC-E-3 (SOLIDMILL)

EC-E-3 3-х зубые пазовые фрезы, угол наклона спирали 38°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
EC010E025-3C03	1.0	3.0	2.5	38	цилинд- рический
EC015E04-3C04	1.5	4.0	4.0	50
EC025E07-3C03	2.5	3	7	38
EC030E10-3C03	3	3	10	38
EC030E10-3C06	3	6	10	57
EC035E12-3C04	3.5	4	12	50
EC040E12-3C04	4	4	12	50
EC040E12-3C06	4	6	12	57
EC045E14-3C06	4.5	6	14	57
EC050E14-3C05	5	5	14	50
EC050E14-3C06	5	6	14	57
EC060E16-3C06	6	6	16	57
EC070E20-3C07	7	7	20	60
EC080E20-3C08	8	8	20	63
EC100E22-3C10	10	10	22	72
EC120E25-3C12	12	12	25	83
EC140E25-3C14	14	14	25	83
EC160E32-3C16	16	16	32	92
EC180E32-3C18	18	18	32	92
EC200E38-3C20	20	20	38	104
EC060E16-3W06	6	6	16	57	Weldon
EC080E20-3W08	8	8	20	63
EC100E22-3W10	10	10	22	72
EC120E25-3W12	12	12	25	83
EC140E25-3W14	14	14	25	83
EC160E32-3W16	16	16	32	92
EC180E32-3W18	18	18	32	92
EC200E38-3W20	20	20	38	104

Имеющиеся сплавы: IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия).  Многоцелевые концевые фрезы.  Применимы также и для глубокой прорезки.

ECC-E-3 (SOLIDMILL)

ECC-E-3 3-х зубые пазовые фрезы, угол наклона спирали 38°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
ECC020B07-3C03(1)	2	3	7	38	цилинд- рический
ECC025E07-3C03	2.5	3	7	38
EC030E10-3C03	3	3	10	38
EC035E12-3C04	3.5	4	12	50
EC040E12-3C04	4	4	12	50
EC050E14-3C05	5	6	14	50
EC060E16-3C06	6	6	16	57
EC080E20-3C08	8	8	20	63
EC100E22-3C10	10	10	22	72
EC120E25-3C12	12	12	25	83
EC160E32-3C16	16	16	32	92
EC200E38-3C20	20	20	38	104
EC060E16-3W06	6	6	16	57	Weldon
EC080E20-3W08	8	8	20	63
EC100E22-3W10	10	10	22	72
EC120E25-3W12	12	12	25	83
EC160E32-3W16	16	16	32	92
EC200E38-3W20	20	20	38	104

Имеющиеся сплавы: IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия).  Многоцелевые концевые фрезы.  Применимы также и для глубокой прорезки.  (1)Угол наклона спирали 45°.

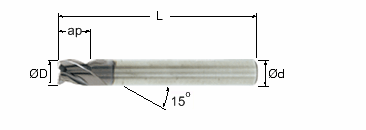

ECU-E-3 (SOLIDMILL)

ECU-E-3 3-х зубые пазовые фрезы, угол наклона спирали 38°, короткие
Обозначение	D	d	ap	L	Тип хвостовика
ECU028E04-3W06-57	2.8	6	4	57	Weldon
ECU038E05-3W06-57	3.8	6	5	57
ECU048E06-3W06-57	4.8	6	5	57
ECU057E07-3W06-57	5.7	6	7	57
ECU067E08-3W08-63	6.7	8	8	63
ECU077E09-3W08-63	7.7	8	9	63
ECU097E11-3W10-72	9.7	10	11	72
ECU117E12-3W12-73	11.7	12	12	73
ECU137E16-3W14-83	13.7	14	14	83
ECU157E16-3W16-92	15.7	16	16	92
ECU177E18-3W18-92	17.7	18	18	92
ECU197E20-3W20-104	19.7	20	20	104

Имеющиеся сплавы: IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия).  Укороченная конструкция для шпоночных пазов.

ECU-E-3-R (SOLIDMILL)

ECU-E-3-R 3-х зубые миниатюрные пазовые фрезы, угол наклона спирали 38°, с торцевыми радиусами (DIN 6885)
Обозначение	D	d	ap	R	L	Тип хвостовика
ECU038E05-3W06R01L57	3.8	6	5	0.1	57	Weldon
ECU048E06-3W06R02L57	4.8	6	6	0.2	57
ECU057E07-3W06R02L57	5.7	6	7	0.2	57
ECU077E09-3W08R02L63	7.7	8	9	0.2	63
ECU097E11-3W10R03L72	9.7	10	11	0.3	72
ECU117E12-3W12R03L83	11.7	12	12	0.3	83

Имеющиеся сплавы: IC900 (плазменное напыление PVD).

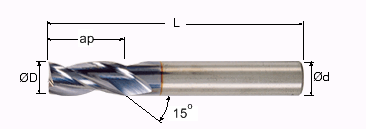

EC-B-3 (SOLIDMILL)

EC-B-3 3-х зубые пазовые фрезы, угол наклона спирали 45°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
EC020B07-3C03	2	3	7	38	цилинд- рический
EC020B07-3C06	2	6	7	50
EC030B10-3C03	3	3	10	38
EC040B12-3C04	4	4	12	50
EC040B12-3C06	4	6	12	50
EC050B14-3C05	5	5	14	50
EC050B14-3C06	5	6	14	50
EC060B16-3C06	6	6	16	50
EC070B16-3C07	7	7	16	60
EC080B20-3C08	8	8	20	63
EC090B20-3C09	9	9	20	67
EC100B22-3C10	10	10	22	72
EC120B25-3C12	12	12	25	73
EC140B25-3C14	14	14	25	75
EC160B32-3C16	16	16	32	82
EC180B32-3C18	18	18	32	92
EC200B38-3C20	20	20	38	92
EC060B16-3W06	6	6	16	50	Weldon
EC080B20-3W08	8	8	20	63
EC100B22-3W10	10	10	22	72
EC120B25-3W12	12	12	25	83
EC160B32-3W16	16	16	32	92
EC200B38-3W20	20	20	38	104

Имеющиеся сплавы: IC300 и IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия).  Прекрасно подходит для обработки глубоких пазов и уступов.

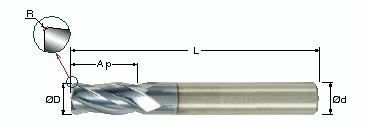

EC-B-3...R (SOLIDMILL)

EC-B-3...R 3-х зубые концевые фрезы с торцевыми радиусами, угол наклона 45°, средней длины
Обозначение	D	d	аp	R	L	Тип хвостовика
EC060B13-3C06R0.5	6	6	13	0.5	57	цилинд- рический
EC060B13-3C06R1.0	6	6	13	1.0	57
EC080B20-3C08R0.5	8	8	20	0.5	63
EC080B20-3C08R1.0	8	8	20	1.0	63
EC080B20-3C08R1.5	8	8	20	1.5	63
EC080B20-3C08R2.0	8	8	20	2.0	63
EC100B22-3C10R0.5	10	10	22	0.5	72
EC100B22-3C10R1.0	10	10	22	1.0	72
EC100B22-3C10R1.5	10	10	22	1.5	72
EC100B22-3C10R2.0	10	10	22	2.0	72
EC100B22-3C10R3.0	10	10	22	3.0	72
EC120B25-3C12R0.5	12	12	25	0.5	83
EC120B25-3C12R1.0	12	12	25	1.0	83
EC120B25-3C12R1.5	12	12	25	1.5	83
EC120B25-3C12R2.0	12	12	25	2.0	83
EC120B25-3C12R3.0	12	12	25	3.0	83
EC160B32-3C16R0.5	16	16	32	0.5	92
EC160B32-3C16R1.0	16	16	32	1.0	92
EC160B32-3C16R2.0	16	16	32	2.0	92
EC160B32-3C16R3.0	16	16	32	3.0	92
EC200B38-3C20R0.5	20	20	38	0.5	104
EC200B38-3C20R1.0	20	20	38	1.0	104
EC200B38-3C20R2.0	20	20	38	2.0	104
EC200B38-3C20R3.0	20	20	38	3.0	104
EC200B38-3C20R4.0	20	20	38	4.0	104

Имеющиеся сплавы: IC900 (плазменное напыление PVD) и IC08 (без покрытия).

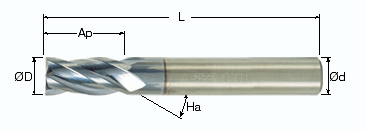

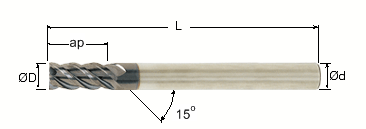

EC-A-4 (SOLIDMILL)

EC-A-4 4-х зубые концевые фрезы, угол наклона спирали 30°, средней длины
Обозначение	D	d	аp	L	Тип хвостовика
EC020A07-4C03	2	3	7	38	цилинд- рический
EC025A07-4C03	2.5	3	7	38
EC030A10-4C03	3	6	10	38
EC030A10-4C06	3	3	10	50
EC035A12-4C04	3.5	4	12	50
EC040A12-4C04	4	4	12	50
EC040A12-4C06	4	6	12	50
EC045A14-4C06	4.5	6	14	50
EC050A14-4C05	5	5	14	50
EC050A14-4C06	5	6	14	50
EC060A16-4C06	6	6	16	50
EC070A20-4C07	7	7	20	60
EC075A20-4C08	7.5	8	20	63
EC080A20-4C08	8	8	20	63
EC100A22-4C10	10	10	22	72
EC120A25-4C12	12	12	25	73
EC140A25-4C14	14	14	25	75
EC160A32-4C16	16	16	32	82
EC160A40-4C16	16	16	40	82
EC180A32-4C18	18	18	32	92
EC200A38-4C20	20	20	38	92
EC080A20-4W08	8	8	20	63	Weldon
EC100A22-4W10	10	10	22	72
EC120A25-4W12	12	12	25	83
EC160A32-4W16	16	16	32	92
EC200A38-3W20	20	20	38	104

Имеющиеся сплавы: IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия).

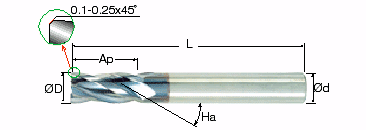

ECC-A-4 (SOLIDMILL)

ECC-A-4 4-х зубые концевые фрезы, угол наклона спирали 30°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
ECC020B07-4C03(1)	2	3	7	38	цилинд- рический
ECC025A07-4C03	2.5	3	7	38
ECC030A10-4C03	3	3	10	38
ECC035A12-4C04	3.5	4	12	50
ECC040A12-4C04	4	4	12	50
ECC050A14-4C05	5	6	14	50
ECC060A16-4C06	6	6	16	57
ECC080A20-4C08	8	8	20	63
ECC100A22-4C10	10	10	22	72
ECC120A25-4C12	12	12	25	83
ECC160A32-4C16	16	16	32	92
ECC200A38-4C20	20	20	38	104
ECC060A16-4W06	6	6	16	57	Weldon
ECC080A20-4W08	8	8	20	63
ECC100A22-4W10	10	10	22	72
ECC120A25-4W12	12	12	25	83
ECC160A32-4W16	16	16	32	92
ECC200A38-4W20	20	20	38	104

(1) Угол наклона спирали 45°.  Имеющиеся сплавы: IC900 (плазменное напыление CVD и PVD) и IC08 (без покрытия).

EC-B-4 (SOLIDMILL)

EC-B-4 4-х зубые концевые фрезы, угол наклона спирали 45°, средней длины
Обозначение	D	d	аp	L	Тип хвостовика
EC020B07-4C03	2	3	7	38	цилинд- рический
EC020B07-4C06	2	6	7	57
EC030B10-4C03	3	3	10	38
EC030B10-4C06	3	6	10	57
EC040B12-4C04	4	4	12	50
EC040B12-4C06	4	6	12	57
EC050B14-4C05	5	5	14	50
EC050A14-4C06	5	6	14	57
EC060B16-4C06	6	6	16	57
EC070B16-4C07	7	7	16	60
EC080B20-4C08	8	8	20	63
EC090B20-4C09	9	9	20	67
EC100B22-4C10	10	10	22	72
EC120B25-4C12	12	12	25	83
EC140B25-4C14	14	14	25	83
EC160B32-4C16	16	16	32	92
EC180B32-4C18	18	18	32	92
EC200B38-4C20	20	20	38	104
EC080B20-4W08	8	8	20	63	Weldon
EC100B22-4W10	10	10	22	72
EC120B25-4W12	12	12	25	83
EC160B32-4W16	16	16	32	92
EC200B38-4W20	20	20	38	104

Имеющиеся сплавы: IC900 (плазменное напыление PVD) и IC08 (без покрытия).

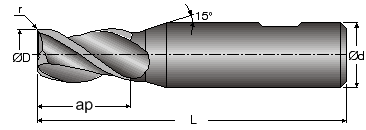

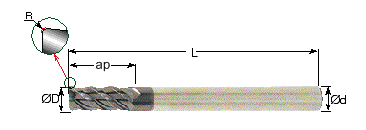

EC-B-4...R (SOLIDMILL)

EC-B-4...R 4-х зубые концевые фрезы с торцевыми радиусами, угол наклона спирали 45°, средней длины
Обозначение	D	d	ap	R	L
EC060B16-4C06R0.5	6	6	16	0.5	57
EC060B16-4C06R1.0	6	6	16	1.0	57
EC080B20-4C08R0.5	8	8	20	0.5	63
EC080B20-4C08R1.0	8	8	20	1.0	63
EC080B20-4C08R1.5	8	8	20	1.5	63
EC080B20-4C08R2.0	8	8	20	2.0	63
EC100B22-4C10R0.5	10	10	22	0.5	72
EC100B22-4C10R1.0	10	10	22	1.0	72
EC100B22-4C10R1.5	10	10	22	1.5	72
EC100B22-4C10R2.0	10	10	22	2.0	72
EC100B22-4C10R3.0	10	10	22	3.0	72
EC120B25-4C12R0.5	12	12	25	0.5	83
EC120B25-4C12R1.0	12	12	25	1.0	83
EC120B25-4C12R1.5	12	12	25	1.5	83
EC120B25-4C12R2.0	12	12	25	2.0	83
EC120B25-4C12R3.0	12	12	25	3.0	83
EC160B32-4C16R0.5	16	16	32	0.5	92
EC160B32-4C16R1.0	16	16	32	1.0	92
EC160B32-4C16R1.5	16	16	32	1.5	92
EC160B32-4C16R2.0	16	16	32	2.0	92
EC160B32-4C16R2.5	16	16	32	2.5	92
EC160B32-4C16R3.0	16	16	32	3.0	92
EC200B38-4C20R0.5	20	20	38	0.5	104
EC200B38-4C20R1.0	20	20	38	1.0	104
EC200B38-4C20R1.5	20	20	38	1.5	104
EC200B38-4C20R2.0	20	20	38	2.0	104
EC200B38-4C20R2.5	20	20	38	2.5	104
EC200B38-4C20R3.0	20	20	38	3.0	104
EC200B38-4C20R4.0	20	20	38	4.0	104

Имеющиеся сплавы: IC900 (плазменное напыление PVD) и IC08 (без покрытия).

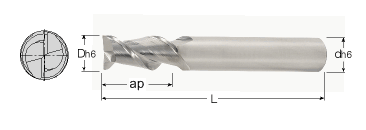

ECA-B-2 (SOLIDMILL)

ECA-B-2 2-х зубые пазовые фрезы для алюминия, угол наклона спирали 45°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
ECA040B12-2C06	4	6	12	57	цилинд- рический
ECA050B14-2C06	5	6	14	57
ECA060B16-2C06	6	6	16	57
ECA080B20-2C08	8	8	20	63
ECA100B22-2C10	10	10	22	72
ECA120B25-2C12	12	12	25	83
ECA160B32-2C16	16	16	32	92
ECA200B38-2C20	20	20	38	104

Имеющиеся сплавы: IC08 без покрытия.  Разработаны специально для алюминия.

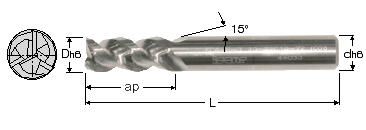

ECA-B-3 (SOLIDMILL)

ECA-B-3 3-х зубые пазовые фрезы для алюминия, угол наклона спирали 45°, средней длины
Обозначение	D	d	ap	R	L	Тип хвостовика
ECA-B3 04-12C06-57	4	6	12	0.1	57	цилинд- рический
ECA-B3 05-14C06-57	5	6	14	0.2	57
ECA-B3 06-16C06-57	6	6	16	0.2	57
ECA-B3 08-20C08-63	8	8	20	0.2	63
ECA-B3 10-22C10-72	10	10	22	0.2	72
ECA-B3 12-25C12-83	12	12	25	0.2	83
ECA-B3 14-30C14-83	14	14	30	0.2	83
ECA-B3 16-32C16-92	16	16	32	0.2	92
ECA-B3 20-38C20-104	20	20	38	0.2	104
ECA-B3 04-12W06-57	4	6	12	0.1	57	Weldon
ECA-B3 05-14W06-57	5	6	14	0.2	57
ECA-B3 06-16W06-57	6	6	16	0.2	57
ECA-B3 08-20W08-63	8	8	20	0.2	63
ECA-B3 10-22W10-72	10	10	22	0.2	72
ECA-B3 12-25W12-83	12	12	25	0.2	83
ECA-B3 14-30W14-83	14	14	30	0.2	83
ECA-B3 16-32W16-92	16	16	32	0.2	92
ECA-B3 20-38W20-104	20	20	38	0.2	104

Имеющиеся сплавы: IC08 без покрытия.

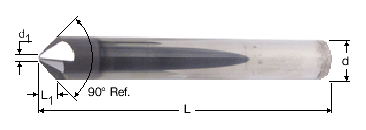

ECF./45 (SOLIDMILL)

ECF./45 4-х зубые зенковки (снятие фасок)
Обозначение	d1	d	L	L1	Тип хвостовика
ECF D-1.5/45-4C04	1	4	50	1.5	цилинд- рический
ECF D-2/45-4C06	2	6	57	2
ECF D-3/45-4C08	2	8	63	3
ECF D-4/45-4C10	2	10	72	4
ECF D-5/45-4C12	2	12	83	5

Имеющиеся сплавы: IC900 (плазменное напыление PVD).

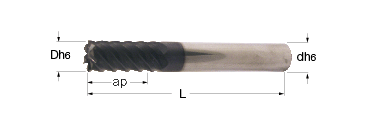

EC-D6 (SOLIDMILL)

EC-D6 6-ти зубые концевые фрезы, угол наклона спирали 50°, средней длины
Обозначение	D	d	L	ap	Тип хвостовика
EC-D6 06-13C06H57	6.0	6.0	57.0	13.0	цилинд- рический
EC-D6 08-20C08H63	8.0	8.0	63.0	20.0
EC-D6 10-22C10H72	10.0	10.0	72.0	22.0
EC-D6 12-25C12H83	12.0	12.0	83.0	25.0
EC-D6 14-30C14H83	14.0	14.0	83.0	30.0
EC-D6 16-32C16H92	16.0	16.0	92.0	32.0
EC-D6 20-38C20H104	20.0	20.0	104.0	38.0

Имеющиеся сплавы: IC903 (плазменное напыление PVD).
