Твердосплавные концевые фрезы

1 - 2 - 3 - 4 - 5 - [Возврат]

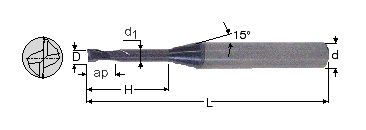

EC-A2-RIB (SOLIDMILL)

EC-A2-RIB 2-x зубые концевые фрезы для обработки рёбер, угол наклона спирали 30°
Обозначение	D	d	ap	H	L	d1	Тип хвостовика
EC-A2 004-006/02C4M45	0.4	4	0.60	2	45	0.37	цилинд- рический
EC-A2 004-006/03C4M45	0.4	4	0.60	3	45	0.37
EC-A2 004-006/04C4M45	0.4	4	0.60	4	45	0.37
EC-A2 004-006/05C4M45	0.4	4	0.60	5	45	0.37
EC-A2 005-007/02C4M45	0.5	4	0.70	2	45	0.45
EC-A2 005-007/04C4M45	0.5	4	0.70	4	45	0.45
EC-A2 005-007/02C6M45	0.5	4	0.70	6	45	0.45
EC-A2 005-007/08C4M45	0.5	4	0.70	8	45	0.45
EC-A2 006-009/02C4M45	0.6	4	0.90	2	45	0.55
EC-A2 006-009/04C4M45	0.6	4	0.90	4	45	0.55
EC-A2 006-009/06C4M45	0.6	4	0.90	6	45	0.55
EC-A2 006-009/08C4M45	0.6	4	0.90	8	45	0.55
EC-A2 006-009/10C4M45	0.6	4	0.90	10	45	0.55
EC-A2 007-010/02C4M45	0.7	4	1.00	2	45	0.65
EC-A2 007-010/03C4M45	0.7	4	1.00	3	45	0.65
EC-A2 007-010/04C4M45	0.7	4	1.00	4	45	0.65
EC-A2 007-010/06C4M45	0.7	4	1.00	6	45	0.65
EC-A2 007-010/08C4M45	0.7	4	1.00	8	45	0.65
EC-A2 007-010/10C4M45	0.7	4	1.00	10	45	0.65
EC-A2 008-012/04C4M45	0.8	4	1.20	4	45	0.75
EC-A2 008-012/06C4M45	0.8	4	1.20	6	45	0.75
EC-A2 008-012/08C4M45	0.8	4	1.20	8	45	0.75
EC-A2 008-012/10C4M45	0.8	4	1.20	10	45	0.75
EC-A2 008-012/12C4M45	0.8	4	1.20	12	45	0.75
EC-A2 009-0135/06C4M45	0.9	4	1.35	6	45	0.85
EC-A2 009-0135/08C4M45	0.9	4	1.35	8	45	0.85
EC-A2 009-0135/10C4M45	0.9	4	1.35	10	45	0.85
EC-A2 009-0135/15C4M50	0.9	4	1.35	15	50	0.85
EC-A2 010-015/04C4M45	1.0	4	1.50	4	45	0.97
EC-A2 010-015/06C4M45	1.0	4	1.50	6	45	0.97
EC-A2 010-015/08C4M45	1.0	4	1.50	8	45	0.95
EC-A2 010-015/10C4M45	1.0	4	1.50	10	45	0.95
EC-A2 010-015/12C4M45	1.0	4	1.50	12	45	0.93
EC-A2 010-015/16C4M50	1.0	4	1.50	16	50	0.93
EC-A2 010-015/20C4M55	1.0	4	1.50	20	55	0.93
EC-A2 012-018/06C4M45	1.2	4	1.80	6	45	1.17
EC-A2 012-018/08C4M45	1.2	4	1.80	8	45	1.15
EC-A2 012-018/10C4M45	1.2	4	1.80	10	45	1.15
EC-A2 012-018/12C4M45	1.2	4	1.80	12	45	1.13
EC-A2 012-018/16C4M50	1.2	4	1.80	16	50	1.13
EC-A2 014-021/06C4M45	1.4	4	2.10	6	45	1.35
EC-A2 014-021/08C4M45	1.4	4	2.10	8	45	1.35
EC-A2 014-021/10C4M45	1.4	4	2.10	10	45	1.35
EC-A2 014-021/12C4M45	1.4	4	2.10	12	45	1.33
EC-A2 014-021/14C4M45	1.4	4	2.10	14	50	1.33
EC-A2 014-021/16C4M45	1.4	4	2.10	16	50	1.31
EC-A2 014-021/22C4M45	1.4	4	2.10	22	55	1.31
EC-A2 015-023/06C4M45	1.5	4	2.30	6	45	1.47
EC-A2 015-023/08C4M45	1.5	4	2.30	8	45	1.45
EC-A2 015-023/10C4M45	1.5	4	2.30	10	45	1.45
EC-A2 015-023/12C4M45	1.5	4	2.30	12	45	1.43
EC-A2 015-023/14C4M45	1.5	4	2.30	14	50	1.43
EC-A2 015-023/16C4M45	1.5	4	2.30	16	50	1.41
EC-A2 015-023/18C4M45	1.5	4	2.30	18	55	1.41
EC-A2 015-023/20C4M45	1.5	4	2.30	20	55	1.41
EC-A2 016-024/06C4M45	1.6	4	2.40	6	45	1.57
EC-A2 016-024/08C4M45	1.6	4	2.40	8	45	1.55
EC-A2 016-024/10C4M45	1.6	4	2.40	10	45	1.55
EC-A2 016-024/12C4M45	1.6	4	2.40	12	45	1.53
EC-A2 016-024/14C4M50	1.6	4	2.40	14	50	1.53
EC-A2 016-024/16C4M50	1.6	4	2.40	16	50	1.53
EC-A2 016-024/18C4M55	1.6	4	2.40	18	55	1.53
EC-A2 016-024/20C4M55	1.6	4	2.40	20	55	1.53
EC-A2 016-024/26C4M60	1.6	4	2.40	26	60	1.53
EC-A2 018-027/06C4M45	1.8	4	2.70	6	45	1.77
EC-A2 018-027/08C4M45	1.8	4	2.70	8	45	1.75
EC-A2 018-027/10C4M45	1.8	4	2.70	10	45	1.75
EC-A2 018-027/12C4M45	1.8	4	2.70	12	45	1.73
EC-A2 018-027/14C4M50	1.8	4	2.70	14	50	1.73
EC-A2 018-027/16C4M50	1.8	4	2.70	16	50	1.71
EC-A2 018-027/18C4M55	1.8	4	2.70	18	55	1.71
EC-A2 018-027/20C4M55	1.8	4	2.70	20	55	1.69
EC-A2 018-027/25C4M60	1.8	4	2.70	25	60	1.69
EC-A2 020-030/06C4M45	2.0	4	3.00	6	45	1.97
EC-A2 020-030/08C4M45	2.0	4	3.00	8	45	1.95
EC-A2 020-030/10C4M45	2.0	4	3.00	10	45	1.95
EC-A2 020-030/12C4M45	2.0	4	3.00	12	45	1.93
EC-A2 020-030/14C4M50	2.0	4	3.00	14	50	1.93
EC-A2 020-030/16C4M50	2.0	4	3.00	16	50	1.91
EC-A2 020-030/18C4M55	2.0	4	3.00	18	55	1.91
EC-A2 020-030/20C4M55	2.0	4	3.00	20	55	1.89
EC-A2 020-030/25C4M60	2.0	4	3.00	25	60	1.89
EC-A2 020-030/30C4M70	2.0	4	3.00	30	70	1.89
EC-A2 025-037/08C4M45	2.5	4	3.70	8	45	2.40
EC-A2 025-037/10C4M45	2.5	4	3.70	10	45	2.40
EC-A2 025-037/12C4M45	2.5	4	3.70	12	45	2.40
EC-A2 025-037/14C4M50	2.5	4	3.70	14	50	2.40
EC-A2 025-037/16C4M55	2.5	4	3.70	16	55	2.40
EC-A2 025-037/18C4M55	2.5	4	3.70	18	55	2.40
EC-A2 025-037/20C4M60	2.5	4	3.70	20	60	2.40
EC-A2 025-037/25C4M70	2.5	4	3.70	25	70	2.40
EC-A2 025-037/30C4M80	2.5	4	3.70	30	80	2.40
EC-A2 030-045/08C6M45	3.0	6	4.50	8	45	2.85
EC-A2 030-045/10C6M45	3.0	6	4.50	10	45	2.85
EC-A2 030-045/12C6M45	3.0	6	4.50	12	45	2.85
EC-A2 030-045/14C6M50	3.0	6	4.50	14	50	2.85
EC-A2 030-045/16C6M55	3.0	6	4.50	16	55	2.85
EC-A2 030-045/18C6M55	3.0	6	4.50	18	55	2.85
EC-A2 030-045/20C6M60	3.0	6	4.50	20	60	2.85
EC-A2 030-045/25C6M65	3.0	6	4.50	25	65	2.85
EC-A2 030-045/30C6M70	3.0	6	4.50	30	70	2.85
EC-A2 030-045/35C6M80	3.0	6	4.50	35	80	2.85
EC-A2 030-045/40C6M90	3.0	6	4.50	40	90	2.85
EC-A2 040-060/12C6M50	4.0	6	6.00	12	50	3.80
EC-A2 040-060/16C6M60	4.0	6	6.00	16	60	3.80
EC-A2 040-060/20C6M60	4.0	6	6.00	20	60	3.80
EC-A2 040-060/25C6M70	4.0	6	6.00	25	70	3.80
EC-A2 040-060/30C6M70	4.0	6	6.00	30	70	3.80
EC-A2 040-060/35C6M80	4.0	6	6.00	35	80	3.80
EC-A2 040-060/40C6M90	4.0	6	6.00	40	90	3.80
EC-A2 040-060/45C6M90	4.0	6	6.00	45	90	3.80
EC-A2 040-060/50C6M100	4.0	6	6.00	50	100	3.80
EC-A2 050-075/16C6M60	5.0	6	7.50	16	60	4.80
EC-A2 050-075/20C6M60	5.0	6	7.50	20	60	4.80
EC-A2 050-075/25C6M70	5.0	6	7.50	25	70	4.80
EC-A2 050-075/30C6M80	5.0	6	7.50	30	80	4.80
EC-A2 050-075/35C6M80	5.0	6	7.50	35	80	4.80
EC-A2 050-075/40C6M80	5.0	6	7.50	40	80	4.80
EC-A2 050-075/50C6M110	5.0	6	7.50	50	110	4.80
EC-A2 060-090/20C6M80	6.0	6	9.00	20	80	5.80
EC-A2 060-090/30C6M90	6.0	6	9.00	30	90	5.80
EC-A2 060-090/40C6M100	6.0	6	9.00	40	100	5.80
EC-A2 060-090/50C6M110	6.0	6	9.00	50	110	5.80

Имеющиеся сплавы: IC903 (плазменное напыление PVD).  Для обработки твёрдых материалов.

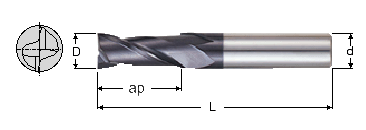

EC-A2 (SOLIDMILL)

EC-A2 2-х зубые концевые фрезы для обработки рёбер, угол наклона спирали 30°
Обозначение	D	d	ap	L	Тип хвостовика
EC-A2 010-025C06-40	1.0	6	2.5	40	цилинд- рический
EC-A2 015-040C06-40	1.5	6	4.0	40
EC-A2 020-060C06-40	2.0	6	6.0	40
EC-A2 025-080C06-40	2.5	6	8.0	40
EC-A2 030-080C06-45	3.0	6	8.0	45
EC-A2 035-10C06-45	3.5	6	10.0	45
EC-A2 040-11C06-45	4.0	6	11.0	45
EC-A2 045-11C06-45	4.5	6	11.0	45
EC-A2 050-13C06-50	5.0	6	13.0	50
EC-A2 055-13C06-50	5.5	6	13.0	50
EC-A2 060-13C06-50	6.0	6	13.0	50
EC-A2 065-16C08-60	6.5	8	16.0	60
EC-A2 070-16C08-60	7.0	8	16.0	60
EC-A2 075-16C08-60	7.5	8	16.0	60
EC-A2 080-19C08-60	8.0	8	19.0	60
EC-A2 085-19C10-70	8.5	10	19.0	70
EC-A2 090-19C10-70	9.0	10	19.0	70
EC-A2 095-19C10-70	9.5	10	19.0	70
EC-A2 100-22C10-70	10.0	10	22.0	70
EC-A2 105-22C12-75	10.5	12	22.0	75
EC-A2 110-22C12-75	11.0	12	22.0	75
EC-A2 115-22C12-75	11.5	12	22.0	75
EC-A2 120-26C12-75	12.0	12	26.0	75
EC-A2 130-26C12-85	13.0	12	26.0	85
EC-A2 140-26C14-85	14.0	14	26.0	85
EC-A2 150-26C16-90	15.0	16	26.0	90
EC-A2 160-32C16-100	16.0	16	32.0	100
EC-A2 170-32C16-100	17.0	16	32.0	100
EC-A2 180-32C18-100	18.0	18	32.0	100
EC-A2 190-32C20-100	19.0	20	32.0	100
EC-A2 200-38C20-105	20.0	20	38.0	105
EC-A2 220-38C20-105	22.0	20	38.0	105
EC-A2 240-45C25-120	24.0	25	45.0	120
EC-A2 250-45C25-120	25.0	25	45.0	120

Имеющиеся сплавы: IC903 (плазменное напыление PVD).  Для обработки твёрдых материалов.

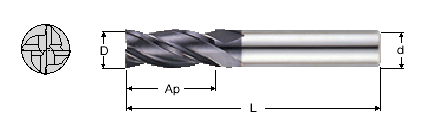

EC-A4 (SOLIDMILL)

EC-A4 4-х зубые фрезы, угол наклона спирали 30°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
EC-A4 020-060C04-40	2.0	6	6	40	цилинд- рический
EC-A4 025-080C06-40	2.5	6	8	40
EC-A4 030-080C06-45	3.0	6	8	45
EC-A4 035-10C06-45	3.5	6	10	45
EC-A4 040-11C06-45	4.0	6	11	45
EC-A4 045-11C06-45	4.5	6	11	45
EC-A4 050-13C06-50	5.0	6	13	50
EC-A4 055-13C06-50	5.5	6	13	50
EC-A4 060-13C06-50	6.0	6	13	50
EC-A4 065-16C06-60	6.5	8	16	60
EC-A4 070-16C08-60	7.0	8	16	60
EC-A4 075-16C08-60	7.5	8	16	60
EC-A4 080-19C08-60	8.0	8	19	60
EC-A4 085-19C10-70	8.5	10	19	70
EC-A4 090-19C10-70	9.0	10	19	70
EC-A4 095-19C10-70	9.5	10	19	70
EC-A4 100-22C10-70	10.0	10	22	70
EC-A4 105-22C10-75	10.5	12	22	75
EC-A4 110-22C12-75	11.0	12	22	75
EC-A4 115-22C12-75	11.5	12	22	75
EC-A4 120-26C12-75	12.0	12	26	75
EC-A4 130-26C12-85	13.0	12	26	85
EC-A4 140-26C14-85	14.0	14	26	85
EC-A4 140-26C12-85	14.0	12	26	85
EC-A4 140-26C16-85	14.0	16	26	85
EC-A4 150-26C16-90	15.0	16	26	90
EC-A4 160-32C16-100	16.0	16	32	100
EC-A4 170-32C16-100	17.0	16	32	100
EC-A4 180-32C18-100	18.0	18	32	100
EC-A4 190-32C20-100	19.0	20	32	100
EC-A4 200-38C20-105	20.0	20	38	105
EC-A4 220-38C20-105	22.0	20	38	105
EC-A4 240-45C25-120	24.0	25	45	120
EC-A4 250-45C25-120	25.0	25	45	120

Имеющиеся сплавы: IC903 (плазменное напыление PVD).  Для обработки твёрдых материалов.

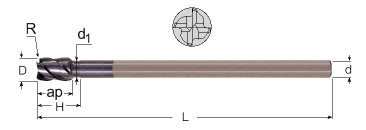

EC-B4 (SOLIDMILL)

EC-B4 4-х зубые фрезы с торцевыми радиусами, угол наклона спирали 45°, сверхдлинные
Обозначение	D	d	R	ap	H	L	d1	Тип хвостовика
EC-B4 10-15C08R.5M130	10	8	0.5	15	19.2	130	7.5	цилинд- рический
EC-B4 10-15C08R1M130	10	8	1.0	15	19.2	130	7.5
EC-B4 12-18C10R.5M150	12	10	0.5	18	22.2	150	9.5
EC-B4 12-18C10R1M150	12	10	1.0	18	22.2	150	9.5
EC-B4 14-21C12R.5M160	14	12	0.5	21	25.2	160	11.5
EC-B4 14-21C12R1M160	14	12	1.0	21	25.2	160	11.5
EC-B4 18-27C16R.5M180	18	16	0.5	27	31.2	180	15.5
EC-B4 18-27C16R1M180	18	16	1.0	27	31.2	180	15.5
EC-B4 22-33C20R.5M200	22	20	0.5	33	37.2	200	19.5
EC-B4 22-33C20R1M200	22	20	1.0	33	37.2	200	19.5

Имеющиеся сплавы: IC903 (плазменное напыление PVD).  Для обработки твёрдых материалов.

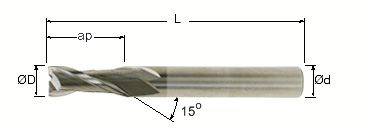

EC-A-2 (SOLIDMILL)

EC-A-2 2-х зубые пазовые фрезы, угол наклона спирали 30°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
EC020B07-2C03(1)	2	3	7	38	цилинд- рический
EC020B07-2C06(1)	2	6	7	57
EC025A07-2C03	2.5	3	7	38
EC030A10-2C03	3	3	10	38
EC030A10-2C06	3	6	10	57
EC035A12-2C04	3.5	4	12	50
EC040A12-2C04	4	4	12	50
EC040A12-2C06	4	6	12	57
EC045A14-2C06	4.5	6	14	57
EC050A14-2C05	5	5	14	50
EC050A14-2C06	5	6	14	57
EC055A16-2C06	5.5	6	16	57
EC060A16-2C06	6	6	16	57
EC065A20-2C07	6.5	7	20	60
EC070A20-2C07	7	7	20	60
EC080A20-2C08	8	8	20	63
EC085A22-2C10	8.5	10	22	72
EC100A22-2C10	10	10	22	72
EC120A25-2C12	12	12	25	83
EC140A25-2C14	14	14	25	83
EC160A32-2C16	16	16	32	92
EC180A32-2C18	18	18	32	92
EC200A38-2C20	20	20	38	104
EC060A16-2W06	6	6	16	57	Weldon
EC080A20-2W08	8	8	20	63
EC100A22-2W10	10	10	22	72
EC120A25-2W12	12	12	25	83
EC140A25-2W14	14	14	25	83
EC160A32-2W16	16	16	32	92
EC200A38-2W20	20	20	20	104

Имеющиеся сплавы: IC300 (плазменное напыление CVD) и IC08 (без напыления).  (1)Угол наклона спирали 45°.

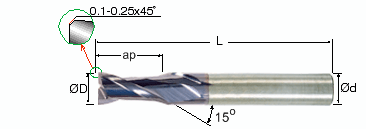

ECС-A-2 (SOLIDSHRED)

ECС-A-2 2-х зубые пазовые фрезы, угол наклона спирали 30°, средней длины
Обозначение	D	d	ap	L	Тип хвостовика
ECC020B07-2C03(1)	2	3	7	38	цилинд- рический
ECC025A07-2C03	2.5	3	7	38
ECC030A10-2C03	3	3	10	38
ECC035A12-2C04	3.5	4	12	50
ECC040A12-2C04	4	4	12	50
ECC050A14-2C05	5	6	14	50
ECC060A16-2C06	6	6	16	57
ECC080A20-2C08	8	8	20	63
ECC100A22-2C10	10	10	22	72
ECC120A25-2C12	12	12	25	83
ECC160A32-2C16	16	16	32	92
ECC200A38-2C20	20	20	38	104
ECC060A16-2W06	6	6	16	57	Weldon
ECC100A22-2W10	10	10	22	72
ECC120A25-2W12	12	12	25	83
ECC160A32-2W16	16	16	32	92
ECC200A38-2W20	20	20	38	104

Имеющиеся сплавы: IC300 (плазменное напыление CVD) и IC08 (без напыления).  (1)Угол наклона спирали 45°.

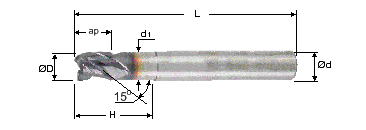

ECS/ECCS-E-3 (SOLIDSHRED)

ECS/ECCS-E-3 3-х зубые пазовые фрезы угол наклона спирали 38°, короткие
Обозначение	D	d	d1	ap	H	L	Тип хвостовика
ECS020E03-3W06-57	2	6	1.9	3	8	57	Weldon
ECS025E03-3W06-57	2.5	6	2.4	3	8	57
ECS030E04-3W06-57	3	6	2.9	4	9	57
ECS035E04-3W06-57	3.5	6	3.4	4	12	57
ECS040E05-3W06-57	4	6	3.9	5	13	57
ECS050E06-3W06-57	5	6	4.9	6	14	57
ECCS060E07-3W06-57(1)	6	6	5.9	7	15	57
ECCS070E08-3W08-63(1)	7	8	6.7	8	20	63
ECCS080E09-3W08-63(1)	8	8	7.6	9	21	63
ECCS090E10-3W10-72(1)	9	10	8.6	10	22	72
ECCS100E11-3W10-72(1)	10	10	9.5	11	23	72
ECCS120E12-3W12-83(1)	12	12	11.3	12	24	83
ECCS140E14-3W14-83(1)	14	14	13.3	14	31	83
ECCS160E16-3W16-92(1)	16	16	15.2	16	33	92
ECCS180E18-3W18-92(1)	18	18	17.2	18	37	92
ECCS200E20-3W20-104(1)	20	20	19.0	20	39	104

Имеющиеся сплавы: IC300 и IC900 (плазменное напыление CVD и PVD).  Укороченная и стабильная конструкция позволяет увеличить подачу на 25%.

1 - 2 - 3 - 4 - 5 - [Возврат]
