Твердосплавные концевые фрезы
1 - 2 - 3 - 4 - 5 - [Возврат]

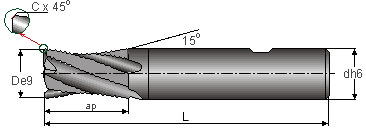

EFS-B44 (SOLIDSHRED)
EFS-B44 4-х зубые фрезы для черновой обработки,
угол наклона спирали 45°, средней длины

 Обозначение
D
d
ap
L		 Тип
хвостовика(1)
 EFS-B44 06-14C06-57  6  6 14 57 C
 EFS-B44 06-14W06-57  6  6 14 57 W
 EFS-B44 08-18C08-63  8  8 18 63 C
 EFS-B44 08-18W08-63  8  8 18 63 W
 EFS-B44 10-22C10-72  10  10 22 72 C
 EFS-B44 10-22W10-72  10  10 22 72 W
 EFS-B44 12-26C12-83  12  12 26 83 C
 EFS-B44 12-26W12-83  12  12 26 83 W
 EFS-B44 14-30C14-83  14  14 30 83 C
 EFS-B44 14-30W14-83  14  14 30 83 W
 EFS-B44 16-34C16-92  16  16 34 92 C
 EFS-B44 16-34W16-92  16  16 34 92 W
 EFS-B44 20-42C20-104  20  20 42 104 C
 EFS-B44 20-42W20-104  20  20 42 104 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 (1) С - цилиндрический, W - Weldon.

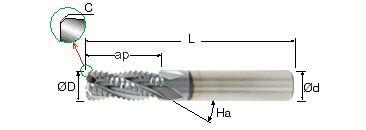

ECR-B-MF (SOLIDSHRED)
ECR-B-MF 4-6- зубые фрезы для черновой обработки, угол наклона спирали 45°, средней длины

 Обозначение
D
d
L
ap
C		 Тип
хвостовика(1)
 ECR-B4MF 06-14C06-57  6  6  57  14  0.25 C
 ECR-B4MF 06-14W06-57  6  6  57  14  0.25 W
 ECR-B4MF 08-18C08-63  8  8  63  18  0.3 C
 ECR-B4MF 08-18W08-63  8  8  63  18  0.3 W
 ECR-B4MF 10-22C10-72  10  10  72  22  0.3 C
 ECR-B4MF 10-22W10-72  10  10  72  22  0.3 W
 ECR-B4MF 12-26C12-83  12  12  83  26  0.4 C
 ECR-B4MF 12-26W12-83  12  12  83  26  0.4 W
 ECR-B4MF 14-30C14-83  14  14  83  30  0.4 C
 ECR-B4MF 14-30W14-83  14  14  83  30  0.4 W
 ECR-B4MF 16-34C16-92  16  16  92  34  0.5 C
 ECR-B4MF 16-34W16-92  16  16  92  34  0.5 W
 ECR-B4MF 20-42C20-104  20  20  104  42  0.7 C
 ECR-B4MF 20-42W20-104  20  20  104  42  0.7 W
 ECR-B4MF 25-52C25-121  25  25  121  52  0.9 C
 ECR-B4MF 25-52W25-121  25  25  121  52  0.9 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 (1) С - цилиндрический, W - Weldon.

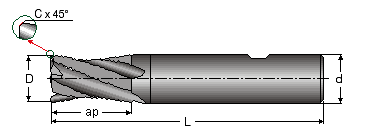

ECR-B-S (SOLIDSHRED)
ECR-B-S 4-7- зубые фрезы для черновой обработки, угол наклона спирали 45°, короткие (1xD)

 Обозначение
D
d
ap
C
H
L
Z		 Тип
хвостовика(1)
 ECR-B4S 05-05C06-57  5  6  6  0.20  10  57  4 C
 ECR-B4S 05-05W06-57  5  6  6  0.20  10  57  4 W
 ECR-B4S 06-06C06-57  6  6  6  0.25  --  57  4 C
 ECR-B4S 06-06W06-57  6  6  6  0.25  --  57  4 W
 ECR-B4S 07-07C08-63  7  8  7  0.25  --  63  4 C
 ECR-B4S 08-08C08-63  8  8  8  0.25  --  63  4 C
 ECR-B4S 08-08W08-63  8  8  8  0.25  --  63  4 W
 ECR-B4S 10-10C10-72  10  10  10  0.30  --  72  4 C
 ECR-B4S 10-10W10-72  10  10  10  0.30  --  72  4 W
 ECR-B4S 12-12C12-83  12  12  12  0.35  --  83  4 C
 ECR-B4S 12-12W12-83  12  12  12  0.35  --  83  4 W
 ECR-B4S 16-16C16-92  16  16  12  0.40  --  92  5 C
 ECR-B4S 16-16W16-92  16  16  12  0.40  --  92  5 W
 ECR-B4S 20-20C20-104  20  20  20  0.40  --  104  7 C
 ECR-B4S 20-20W20-104  20  20  20  0.40  --  104  7 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 (1) С - цилиндрический, W - Weldon.

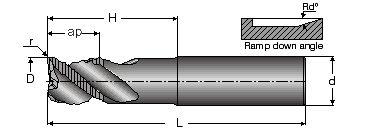

ECR-B-M / ECR-B-M...R (SOLIDSHRED)
ECR-B-M / ECR-B-M...R 4-7 - зубые фрезы для черновой
обработки, угол наклона спирали 45°, средней длины (2xD)

 Обозначение
D
d
ap
C
R
H
L
Z		 Тип
хвостовика(1)
 ECR-B4M 05-10C06-57  5  6  10  0.20  --  15  57  4 C
 ECR-B4M 05-10W06-57  5  6  10  0.20  --  15  57  4 W
 ECR-B4M 06-12C06-57  6  6  12  0.25  --  --  57  4 C
 ECR-B4M 06-12W06-57  6  6  12  0.25  --  --  57  4 W
 ECR-B4M 08-16C08-63  8  8  16  0.25  --  --  63  4 C
 ECR-B4M 08-16W08-63  8  8  16  0.25  --  --  63  4 W
 ECR-B4M 10-20C10-72  10  10  20  0.30  --  --  72  4 C
 ECR-B4M 10-20W10-72  10  10  20  0.30  --  --  72  4 W
 ECR-B4M 10-20C10-72 R1.0  10  10  20  --  1.0  --  72  4 C
 ECR-B4M 10-20W10-72 R1.0  10  10  20  --  1.0  --  72  4 W
 ECR-B4M 12-24C12-83  12  12  24  0.35  --  --  83  4 C
 ECR-B4M 12-24W12-83  12  12  24  0.35  --  --  83  4 W
 ECR-B4M 12-24C12-83 R1.2  12  12  24  --  1.2  --  83  4 C
 ECR-B4M 12-24W12-83 R1.2  12  12  24  --  1.2  --  83  4 W
 ECR-B4M 16-32C16-92  16  16  32  0.40  --  --  92  5 C
 ECR-B4M 16-32W16-92  16  16  32  0.40  --  --  92  5 W
 ECR-B4M 16-32C16-92 R1.6  16  16  32  --  1.6  --  92  5 C
 ECR-B4M 16-32W16-92 R1.6  16  16  32  --  1.6  --  92  5 W
 ECR-B4M 20-40C20-104  20  20  40  0.40  --  --  104  7 C
 ECR-B4M 20-40W20-104  20  20  40  0.40  --  --  104  7 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 Оптимальный для черновой обработки.
 (1) С - цилиндрический, W - Weldon.

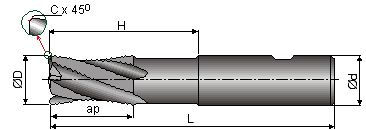

ECR-B-L (SOLIDSHRED)
ECR-B-L 4-7 - зубые фрезы для черновой
обработки, угол наклона спирали 45°, длинные (3xD)

 Обозначение
D
d
ap
H
C
L
Z		 Тип
хвостовика(1)
 ECR-B4L 06-12/18C06-57  6  6 12 19 0.25  57 4 C
 ECR-B4L 06-12/18W06-57(1)  6  6 12 19 0.25  57 4 W
 ECR-B4L 08-16/24C08-63  8  8 16 25 0.25  63 4 C
 ECR-B4L 08-16/24W08-63(1)  8  8 16 25 0.25  63 4 W
 ECR-B4L 10-20/30C10-72  10  10 20 31 0.30  72 4 C
 ECR-B4L 10-20/30W10-72(1)  10  10 20 31 0.30  72 4 W
 ECR-B4L 12-24/36C12-83  12  12 24 37 0.35  83 4 C
 ECR-B4L 12-24/36W12-83  12  12 24 37 0.35  83 4 W
 ECR-B5L 16-32/48C16-100  16  16 32 49 0.40  100 5 C
 ECR-B5L 16-32/48W16-100(1)  16  16 32 49 0.40  100 5 W
 ECR-B7L 20-40/60C20-110  20  20 40 61 0.40  110 7 C
 ECR-B7L 20-40/60W20-110  20  20 40 61 0.40  110 7 W
 Марки сплавов: IC900 и IC300 (плазменное напыление СVD и PVD).
 (1) С - цилиндрический, W - Weldon.

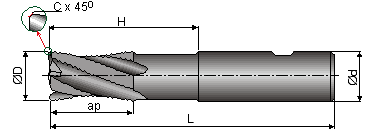

ECR-B-X (SOLIDSHRED)
ECR-B-X 4-5 - зубые фрезы для черновой
обработки, угол наклона спирали 45°, сверхдлинные (4xD)

 Обозначение
D
d
ap
H
C
L
Z		 Тип
хвостовика(1)
 ECR-B4X 08-12/32C08-68  8  8 12 33 0.25  68 4 C
 ECR-B4X 08-12/32W08-68  8  8 12 33 0.25  68 4 W
 ECR-B4X 10-15/40C10-80  10  10 15 41 0.30  80 4 C
 ECR-B4X 10-15/40W10-80  10  10 15 41 0.30  80 4 W
 ECR-B4X 12-18/49C12-100  12  12 18 49 0.35  100 4 C
 ECR-B4X 12-18/49W12-100  12  12 18 49 0.35  100 4 W
 ECR-B5X 16-24/64C16-115  16  16 24 65 0.40  115 5 C
 ECR-B5X 16-24/64W16-115  16  16 24 65 0.40  115 5 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 Оптимальный для черновой обработки.
 (1) С - цилиндрический, W - Weldon.

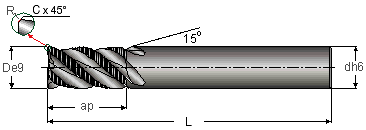

ERF-A/E-3..6 (SOLIDSHRED)
ERF-A/E-3..6 3..6-ти зубые фрезы для черновой обработки, углы наклона спирали - 30° и 38°,
средней длины, профиль подходит для обработки легированной и нержавеющей стали

 Обозначение
D
d
ap
C		 Угол наклона
спирали
L
Z
H		 Тип
хвостовика(1)
 ERF040E08-3C06  4  6 8 0.25 38  57 3 13 C
 ERF050E10-3C06  5  6 10 0.30 38  57 3 17 C
 ERF060E13-3W06  6  6 13 0.30 38  57 3 W
 ERF070E20-3C08  7  8 20 0.30 38  63 3 26 C
 ERF080E20-3W08  8  8 20 0.30 38  63 3 W
 ERF090A22-4C10  9  10 22 0.30 30  72 4 C
 ERF100A22-4W10  10  10 22 0.30 30  72 4 W
 ERF120A25-4W12  12  12 25 0.40 30  83 4 W
 ERF140A25-4W14  14  14 25 0.50 30  83 4 W
 ERF160A32-4W16  16  16 32 0.50 30  92 4 W
 ERF180A32-4W18  18  18 32 0.50 30  92 4 W
 ERF200A38-4W20  20  20 38 0.50 30  104 4 W
 ERF250A45-6W25  25  25 45 0.60 30  121 6 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 (1) С - цилиндрический, W - Weldon.

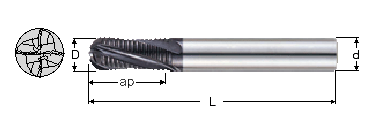

ECR-T-M (SOLIDSHRED)
ECR-T-M 4, 6-ти зубые фрезы для черновой обработки, угол наклона спирали 20° , средней длины

 Обозначение
D
d
ap
L
Z		 Тип
хвостовика(1)
 ECR-T4M 06-10C06-57  6  6 10  57 4 C
 ECR-T4M 06-10W06-57  6  6 10  57 4 W
 ECR-T4M 08-16C08-63  8  8 16  63 4 C
 ECR-T4M 08-16W08-63  8  8 16  63 4 W
 ECR-T4M 10-20C10-72  10  10 20  72 4 C
 ECR-T4M 10-20W10-72  10  10 20  72 4 W
 ECR-T4M 12-24C12-83  12  12 24  83 4 C
 ECR-T4M 12-24W12-83  12  12 24  83 4 W
 ECR-T4M 16-32C16-92  16  16 32  92 4 C
 ECR-T4M 16-32W16-92  16  16 32  92 4 W
 ECR-T4M 20-40C20-104  20  20 40  104 4 C
 ECR-T4M 20-40W20-104  20  20 40  104 4 W
 ECR-T6M 16-32-C16-92  16  16 32  92 6 C
 ECR-T6M 16-32-W16-92  16  16 32  92 6 W
 ECR-T6M 20-40-C20-104  20  20 40  104 6 C
 ECR-T6M 20-40-W20-104  20  20 40  104 6 W
 Имеющиеся сплавы: IC900 (плазменное напыление PVD).
 Для максимального съема припуска.
 (1) С - цилиндрический, W - Weldon.

EBRF-T (SOLIDSHRED)
EBRF-T 3, 4- зубые сферические фрезы для черновой обработки,
угол наклона спирали 20° , длинные

 Обозначение
D
d
R+-0.02
ap
L
Z		 Тип
хвостовика
 EBRF-T3 06-16C06M57  6  6 3 16  57 3 цилиндрический
 EBRF-T4 10-22C10M72  10  10 5 22  72 4
 EBRF-T4 12-26C12M83  12  12 6 26  83 4
 EBRF-T4 14-26C14M83  14  14 7 26  83 4
 EBRF-T4 16-32C16M92  16  16 8 32  92 4
 EBRF-T4 18-32C18M92  18  18 9 32  92 4
 EBRF-T4 20-38C20M104  20  20 10 38  104 4
 Имеющиеся сплавы: IC903 (плазменное напыление PVD).
 Для твердых материалов.

ECR-B3-R (SOLIDSHRED)
ECR-B3-R 3-x зубые фрезы для черновой обработки алюминия,
угол наклона спирали 45° , средней длины

 Обозначение
D
d
ap
H
L		 Тип
хвостовика(1)
 ECR-B3 06-09/21C06R02A57  6  6 9 21  57 C
 ECR-B3 06-09/21W06R02A57  6  6 9 21  57 W
 ECR-B3 08-12/27C08R02A63  8  8 12 27  63 C
 ECR-B3 08-12/27W08R02A63  8  8 12 27  63 W
 ECR-B3 10-12/31C10R02A72  10  10 12 31  72 C
 ECR-B3 10-12/31W10R02A72  10  10 12 31  72 W
 ECR-B3 12-12/37C12R02A83  12  12 12 37  83 C
 ECR-B3 12-12/37W12R02A83  12  12 12 37  83 W
 ECR-B3 16-14/43C16R02A92  16  16 12 43  92 C
 ECR-B3 16-14/43W16R02A92  16  16 12 43  92 W
 ECR-B3 20-17/53C20R02A104  20  20 17 53  104 C
 ECR-B3 20-17/53W20R02A104  20  20 17 53  104 W
 Имеющиеся сплавы: IC08 без покрытия.
 Для алюминия.
 (1) С - цилиндрический, W - Weldon.

ECR-B3-R (SOLIDSHRED)
ECR-B3-R 3-x зубые фрезы для черновой обработки алюминия,
угол наклона спирали 45° , длинные

 Обозначение
D
d
ap
H
L		 Тип
хвостовика(1)
 ECR-B3 06-09/30C06R02A65  6  6 9 30  65 C
 ECR-B3 06-09/30W06R02A65  6  6 9 30  65 W
 ECR-B3 08-12/40C08R02A78  8  8 12 40  78 C
 ECR-B3 08-12/40W08R02A78  8  8 12 40  78 W
 ECR-B3 10-12/50C10R02A100  10  10 12 50  100 C
 ECR-B3 10-12/50W10R02A100  10  10 12 50  100 W
 ECR-B3 12-14/55C12R02A100  12  12 14 55  100 C
 ECR-B3 12-14/55W12R02A100  12  12 14 55  100 W
 ECR-B3 16-18/80C16R02A150  16  16 18 80  150 C
 ECR-B3 16-18/80W16R02A150  16  16 18 80  150 W
 ECR-B3 20-22/80C20R02A150  20  20 22 80  150 C
 ECR-B3 20-22/80W20R02A150  20  20 22 80  150 W
 Имеющиеся сплавы: IC08 без покрытия.
 Для алюминия.
 (1) С - цилиндрический, W - Weldon.

ERС-E-3 (SOLIDSHRED)
ERС-E-3 3-x зубые фрезы для черновой обработки, угол наклона - 38°, средней длины.
Для максимального удаления припуска. Крупные зубья для алюминия и других цветных металлов

 Обозначение
D
d
ap
C
L
Z		 Тип
хвостовика(1)
 ERC060E13-3W06  6  6 13 0.5x45° 57 3 W/C
 ERC080E20-3W08  8  8 20 0.5x45° 63 3
 ERC100E22-3W10  10  10 22 0.6x45° 72 3
 ERC120E25-3W12  12  12 25 0.6x45° 83 3
 ERC140E25-3W14  14  14 25 0.6x45° 75 3
 ERC160E32-3W16  16  16 32 0.6x45° 92 3
 ERC180E32-3W18  18  18 32 0.7x45° 92 3
 ERC200E38-3W20  20  20 38 0.7x45° 104 3
 ERC250E45-3W25  25  25 45 0.7x45° 121 3
 Для максимального съема стружки при работе с алюминием.
 Доступные марки: IC300 (плазменное напыление CVD), IC08 (без покрытия).
