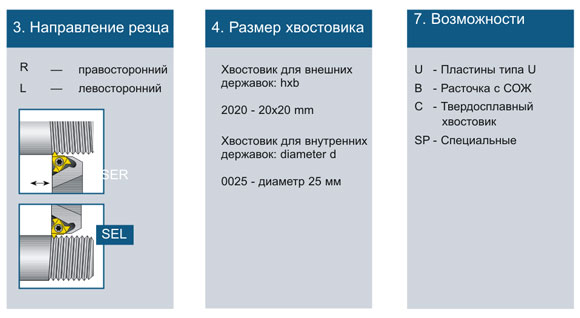

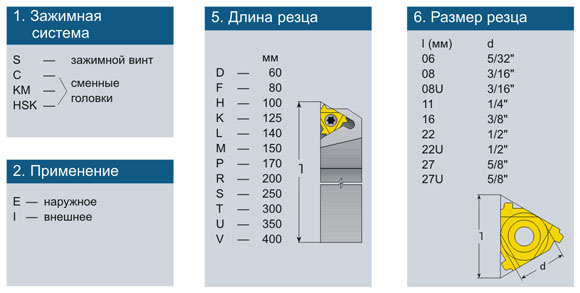

Система идентификации державок
|
|
Система идентификации державок |
| 1 2 3 4 5 6 Возврат |
|
|
|
|

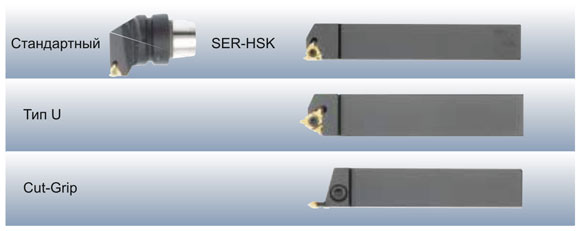

Внешние державки |
|
| Расточные резцы | ||||||||||
|
||||||||||
|
Наружные державки |
|
|
|

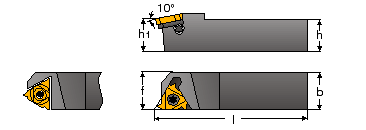

| SER/L | ||||||||||
Обозначение |
Параметры h=h1 |
b |
l |
f |
Пластина(2) |
|||||
| SER/L 0808 H11(1) | 8 | 8 | 100 | 11 | 11 ER/L... | |||||
| SER/L 1010 H11(1) | 10 | 10 | 100 | 11 | ||||||
| SER/L 1212 F16 | 12 | 12 | 80 | 16 | 16 ER/L... | |||||
| SER/L 1616 H16 | 16 | 16 | 100 | 16 | ||||||
| SER/L 2020 K16 | 20 | 20 | 125 | 20 | ||||||
| SER/L 2525 M16 | 25 | 25 | 150 | 25 | ||||||
| SER/L 3232 P16 | 32 | 32 | 170 | 32 | ||||||
| SER/L 2525 M22 | 25 | 25 | 150 | 25 | 22 ER/L... | |||||
| SER/L 3232 P22 | 32 | 32 | 170 | 32 | ||||||
| SER/L 2020 R22 | 40 | 40 | 200 | 40 | ||||||
| SER/L 3232 P22U | 32 | 32 | 170 | 32 | 22 UERL... | |||||
| SER/L 4040 R22U | 40 | 40 | 200 | 40 | ||||||
| SER/L 2525 M27 | 25 | 25 | 150 | 25 | 27 ER/L... | |||||
| SER/L 3232 P27 | 32 | 32 | 170 | 32 | ||||||
| SER/L 2020 R27 | 40 | 40 | 200 | 40 | ||||||
| SER/L 3232 P27U | 32 | 32 | 170 | 32 | 27 UERL... | |||||
| SER/L 4040 R27U | 40 | 40 | 200 | 40 | ||||||
|
(1) Державки без опорной пластины. (2) Правосторонние пластины (ER) для правосторонних резцов (SER). Все державки для угла винта 1.5°. Другие углы винта см. ANVIL SELECTION TABLE в каталоге ISCAR TurnPlus. Для пластин GTGA используйте опорную пластину АЕ16-0. |
|
Наружные державки |
|
|
|

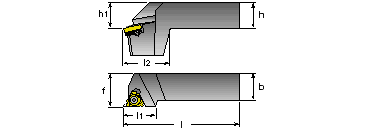

| SER...D | ||||||||||
Обозначение |
Параметры h=h1 |
b |
l |
f |
l1 |
l2 |
Пластина(2) |
|||
| SER 2020 K16D | 20 | 20 | 125 | 25 | 21 | 38 | 16 ER/L... | |||
| SER 2525 M16D | 25 | 25 | 150 | 32 | 21 | 38 | 16 ER/L... | |||
| SER 2525 M22D | 25 | 25 | 150 | 32 | 25 | 38 | 16 ER/L... | |||
|
(1) Державки без опорной пластины. (2) Правосторонние пластины (ER) для правосторонних резцов (SER). Все державки для угла винта 1.5°. Другие углы винта см. ANVIL SELECTION TABLE в каталоге ISCAR TurnPlus. Для пластин GTGA используйте опорную пластину АЕ16-0. |
|

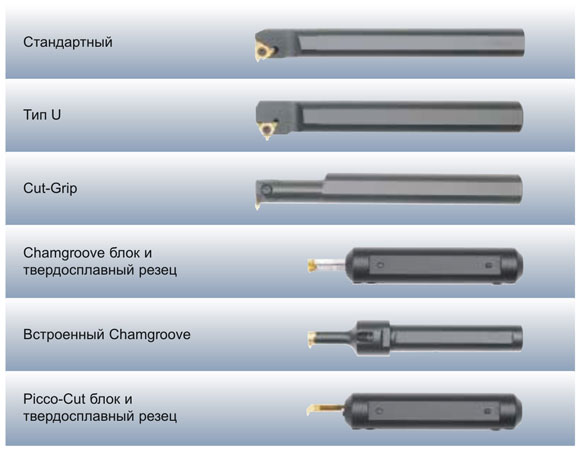

Внутренние державки |
|
|
|

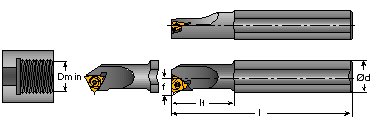

| SIR/L | ||||||||||
Обозначение |
Параметры d |
l |
l1 |
Dmin |
f |
Пластина(2) |
||||
| SIR 0005 H06W(1)(3) | 12 | 100 | 12 | 6.4 | 4.3 | 06 IR... | ||||
| SIL 0005 H06(1)(3) | 12 | 100 | 12 | 6.4 | 4.3 | 06 IL... | ||||
| SIR 0007 K08(1) | 16 | 125 | 18 | 7.8 | 5.3 | 08 IR... | ||||
| SIL 0007 K08(1) | 16 | 125 | 18 | 7.8 | 5.3 | 08 IL... | ||||
| SIR 0008 K08U(1) | 16 | 125 | 21 | 9.0 | 6.4 | 08 UIRL... | ||||
| SIL 0008 K08U(1) | 16 | 125 | 21 | 9.0 | 6.4 | 08 UIRL... | ||||
| SIR/L 0010 H11(1) | 10 | 100 | -- | 12 | 7.4 | 11 IR/L... | ||||
| SIR/L 0010 K11(1) | 16 | 125 | 25 | 12 | 6.5 | |||||
| SIR/L 0010 L11(1) | 16 | 140 | 32 | 15 | 8.0 | |||||
| SIR/L 0013 M16(1) | 16 | 150 | 32 | 16 | 10.0 | 16 IR/L... | ||||
| SIR/L 0016 P16(1) | 20 | 170 | 40 | 19 | 11.4 | |||||
| SIR 0020-16-AD | 20 | 100 | -- | 24 | 13.4 | 16 IR/L... | ||||
| SIR 0025-16-AD | 25 | 120 | -- | 29 | 16.3 | |||||
| SIR/L 0020 P16 | 20 | 170 | -- | 24 | 13.4 | |||||
| SIR/L 0025 R16 | 25 | 200 | -- | 29 | 16.3 | |||||
| SIR/L 0032 S16 | 32 | 250 | -- | 36 | 19.6 | |||||
| SIR/L 0040 S16 | 40 | 300 | -- | 44 | 23.8 | |||||
| SIR/L 0020 P22(1) | 20 | 170 | -- | 24 | 13.0 | 22 IR/L... | ||||
| SIR/L 0025 R22 | 25 | 200 | -- | 29 | 17.2 | 22 IR/L... | ||||
| SIR/L 0032 S22 | 32 | 250 | -- | 38 | 21.5 | |||||
| SIR/L 0040 T22 | 40 | 300 | -- | 46 | 25.8 | |||||
| SIR/L 0032 S22U | 32 | 250 | -- | 38 | 25.5 | 22 UIRL... | ||||
| SIR/L 0040 T22U | 40 | 300 | -- | 46 | 29.5 | |||||
| SIR/L 0032 S27 | 32 | 250 | -- | 40 | 22.4 | 27 IR/L... | ||||
| SIR/L 0040 T27 | 40 | 300 | -- | 48 | 26.4 | |||||
| SIR/L 0050 U27 | 50 | 350 | -- | 58 | 31.4 | |||||
| SIR/L 0060 V27 | 60 | 400 | -- | 68 | 36.4 | |||||
| SIR/L 0032 S27U | 32 | 250 | -- | 40 | 24.7 | 27 UIRL... | ||||
| SIR/L 0040 T27U | 40 | 300 | -- | 48 | 29.4 | |||||
| SIR/L 0050 U27U | 50 | 350 | -- | 58 | 34.3 | |||||
| SIR/L 0060 V27U | 60 | 400 | -- | 68 | 39.3 | |||||
|
(1) Державки без опорной пластины. (2) Правосторонние пластины (IR) для правосторонних резцов (SIR). (3) WBMT 060102 R/L для внутреннего точения. Для резцов RH используйте пластины LH. Все державки для угла винта 1.5°. Другие углы винта см. ANVIL SELECTION TABLE в каталоге ISCAR TurnPlus. Для пластин GTGA используйте опорную пластину АI16-0. |
|
Твердосплавные резцы для резьбонарезания |
|
|
|

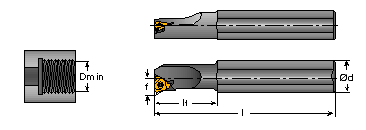

| SIR/L | ||||||||||
Обозначение |
Параметры d |
l |
l1 |
Dmin |
f |
Резьбонарезание Пластина(2) |
Точение Пластины |
|||
| SIR/L 0005 H06C | 6 | 100 | 25 | 6.4 | 4.3 | 06 IR... | WBMT 060102R/L(3) | |||
| SIR/L 0007 K08C | 8 | 125 | 30 | 7.8 | 5.3 | 08 IR... | R/L | |||
| SIR/L 0008 K08UC | 8 | 125 | 35 | 9.0 | 6.4 | 08 UIRL... | ||||
| SIR/L 0010 M11C(1) | 10 | 150 | -- | 12 | 7.4 | 11 IR/IL... | ||||
| SIR/L 0012 P11C(1) | 12 | 170 | -- | 15 | 8.5 | |||||
| SIR/L 0016 R16C(1) | 16 | 200 | -- | 19 | 11.7 | 16 IR/IL... | ||||
| SIR/L 0020 S16C | 16 | 250 | -- | 23 | 13.7 | 16 IR/L... | ||||
| SIR/L 0025 S16C | 16 | 250 | -- | 28 | 16.2 | 16 IR/L... | ||||
|
(1) Все резцедержатели с твердосплавными хвостовиками - без наковальни. (2) Правосторонние пластины (IR) для правосторонних резцов (SIR). (3) Внутреннее точение. Для резцов RH используйте пластины LH. Все резцедержатели для угла винта 1.5°. Для пластин GАGA используйте опорную пластину АI16-0. |
|
Регулируемый твердосплавный хвостовик (система PASSPORT)(1) |
|
|
|
| MGSIR/L | ||||||||||
Обозначение |
ød1 |
l1 |
l2min |
l2max |
øDmin |
F |
Пластины |
|||
| MGSIR/L 06-06W | 6 | 59 | 16 | 42 | 6.6 | 3.43 | WBMT 060102R | для левых резцов | ||
| WBMT 060102L | для правых резцов | |||||||||
| 7.0 | 3.9 | 06 IR.../IRM... | для правых резцов | |||||||
| 06 IL.../ILM... | для левых резцов | |||||||||
| MGSIR/L 08-06W | 8 | 72 | 20 | 56 | 8.8 | 4.53 | WBMT 060102R | для левых резцов | ||
| WBMT 060102L | для правых резцов | |||||||||
| 9.2 | 5.0 | 06 IR.../IRM... | для правых резцов | |||||||
| 06 IL.../ILM... | для левых резцов | |||||||||
|
Зажим в блоке "PASSPORT". (1) 91° для макс. 2 мм глубины кромки. |
