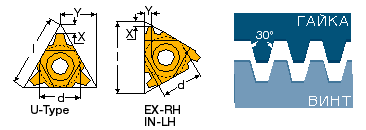

| Trapeze DIN 103 | |
|
|
| Применение: ходовые винты | ||||||||||
Обозначение |
Шаг mm |
|||||||||
| 16 ER/EL (PITCH-mm) TR | 1.5; 2; 3 | Внешняя | ||||||||
| 22 ER/EL (PITCH-mm) TR | 4; 5 | |||||||||
| 27 ER/EL (PITCH-mm) TR | 6; 7 | |||||||||
| 08 IR/IL (PITCH-mm) TR | 1.5; 2; 3 | Внутренняя | ||||||||
| 22 IR/IL (PITCH-mm) TR | 4; 5 | |||||||||
| 27 IR/IL (PITCH-mm) TR | 6; 7 | |||||||||
| 22 U ERL 6 TR | 6.0 | Внешняя | ||||||||
| 22 U ERL 7 TR | 7.0 | |||||||||
| 22 U ERL 8 TR | 8.0 | |||||||||
| 22 U ERL 9 TR | 9.0 | |||||||||
| 08 U IRL 2 TR | 2.0 | Внутренняя | ||||||||
| 22 U IRL 6 TR | 6.0 | |||||||||
| 22 U IRL 7 TR | 7.0 | |||||||||
| 27 U IRL 8 TR | 8.0 | |||||||||
| 27 U IRL 9 TR | 9.0 | |||||||||
| - классификация резьбонарезных пластин см.стр.1 |

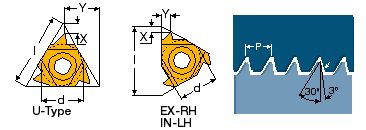

| Sagengenwinde DIN 513 | |
|
|
| Применение: для мощной обработки в одном направлении | ||||||||||
Обозначение |
TPI |
|||||||||
| 16 ER/EL (PITCH-TPI) SAGE | 2 | |||||||||
| 22 ER/EL (PITCH-TPI) SAGE | 3; 4 | |||||||||
| *22U ER/EL (PITCH-TPI) SAGE | 5; 6 | |||||||||
| 16 IR/IL (PITCH-TPI) SAGE | 2 | |||||||||
| 22 IR/IL (PITCH-TPI) SAGE | 3; 4 | |||||||||
| *22U IR/IL (PITCH-TPI) SAGE | 5; 6 | |||||||||
|
* требует особой подкладки. - классификация резьбонарезных пластин см.стр.1 |
| American Buttress | |
|
|
|
| Применение: для мощной обработки в одном направлении | ||||||||||
Обозначение |
Шаг mm |
|||||||||
| 11 ER/EL (PITCH-TPI) ABUT | 20; 16 | Внешняя | ||||||||
| 16 ER/EL (PITCH-TPI) ABUT | 20; 16; 12; 10 | |||||||||
| 22 ER/EL (PITCH-TPI) ABUT | 8; 6 | |||||||||
| 11 IR/IL (PITCH-TPI) ABUT | 20; 16 | Внутренняя | ||||||||
| 16 IR/IL (PITCH-TPI) ABUT | 20; 16; 12; 10 | |||||||||
| 22 IR/IL (PITCH-TPI) ABUT | 8; 6 | |||||||||
| 22 ER/EL (PITCH-TPI) ABUT | 4; 3 | Внешняя | ||||||||
| 22 IR/IL (PITCH-TPI) ABUT | 4; 3 | Внутренняя | ||||||||
| - классификация резьбонарезных пластин см.стр.1 |

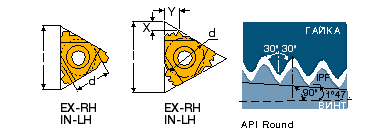

| API - Oil Threads | |
|
|
| Применение: нефтегазовая промышленность | ||||||||||
Обозначение |
TPI |
Уклон IPF |
||||||||
| 16 ER/EL (PITCH-TPI) API RD | 10; 8 | 0.75 | Внешняя | |||||||
| 22 ER/EL (PITCH-TPI) API 403 | 5 | 3 | ||||||||
| 27 ER/EL (PITCH-TPI) API 382 | 4 | 2 | ||||||||
| 27 ER/EL (PITCH-TPI) API 383 | 4 | 3 | ||||||||
| 27 ER/EL (PITCH-TPI) API 502 | 4 | 2 | ||||||||
| 27 ER/EL (PITCH-TPI) API 503 | 4 | 3 | ||||||||
| 16 IR/IL (PITCH-TPI) API RD | 10; 8 | 0.75 | Внутренняя | |||||||
| 22 IR/IL (PITCH-TPI) API 403 | 5 | 3 | ||||||||
| 27 IR/IL (PITCH-TPI) API 382 | 4 | 2 | ||||||||
| 27 IR/IL (PITCH-TPI) API 383 | 4 | 3 | ||||||||
| 27 IR/IL (PITCH-TPI) API 502 | 4 | 2 | ||||||||
| 27 IR/IL (PITCH-TPI) API 503 | 4 | 3 | ||||||||
| - классификация резьбонарезных пластин см.стр.1 |

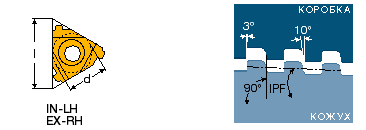

| API - Oil Threads | |
|
|
| Применение: нефтегазовая промышленность | ||||||||||
Обозначение |
TPI |
Метчик IPF |
||||||||
| 22 ER (PITCH-TPI) BUT 0.75 | 5 | 0.75 | Внешняя | |||||||
| 22 ER (PITCH-TPI) BUT 1.0 | 5 | 1.00 | ||||||||
| 22 ER (PITCH-TPI) EL 1.5 | 6 | 1.50 | ||||||||
| 22 ER (PITCH-TPI) EL 1.5 | 5 | 1.25 | ||||||||
| 22 IR (PITCH-TPI) BUT 0.75 | 5 | 0.75 | Внутренняя | |||||||
| 22 IR (PITCH-TPI) BUT 1.0 | 5 | 1.00 | ||||||||
| 22 IR (PITCH-TPI) EL 1.5 | 6 | 1.50 | ||||||||
| 22 IR (PITCH-TPI) EL 1.25 | 6 | 1.25 | ||||||||
| - классификация резьбонарезных пластин см.стр.1 |

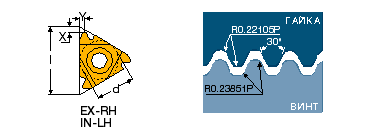

| Round DIN 405 | |
|
|
| Применение: трубы для пожарных и пищевого производства | ||||||||||
Обозначение |
Шаг mm |
|||||||||
| 16 ER/EL (PITCH-TPI) RND | 10; 8; 6 | Внешняя | ||||||||
| 16 ERM (PITCH-TPI) RND | 6 | |||||||||
| 22 ER/EL (PITCH-TPI) RND | 6; 4 | |||||||||
| 27 ER/EL (PITCH-TPI) RND | 4 | |||||||||
| 16 IR/IL (PITCH-TPI) RND | 10; 8; 6 | Внутренняя | ||||||||
| 16 IRM (PITCH-TPI) RND | 6 | |||||||||
| 22 IR/IL (PITCH-TPI) RND | 6; 4 | |||||||||
| 27 IR/IL (PITCH-TPI) RND | 4 | |||||||||
|
- ERM/IRM... штампованные со стружколомом. - классификация резьбонарезных пластин см.стр.1 |
