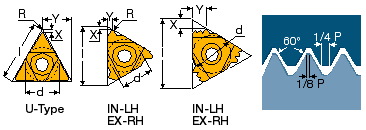

ISO МЕТРИЧЕСКИЕ Полный профиль |
|
|
|
| Применение: общепромышленное | ||||||||||
11 ER/EL (ШАГ-мм) ISO |
||||||||||
| ШАГ=0.35; 0.40; 0.45; 0.50; 0.60; 0.70; 0.75; 0.80; 1.00; 1.25; 1.50; 1.75 | ||||||||||
| 16 ER/EL (ШАГ-мм) ISO | ||||||||||
| ШАГ=0.35; 0.40; 0.45; 0.50; 0.60; 0.70; 0.75; 0.80; 1.00; 1.25; 1.50; 1.75; 2.00; 2.50; 3.00 | ||||||||||
| 16 ERM (ШАГ-мм) ISO | ||||||||||
| ШАГ=1.00; 1.25; 1.50; 1.75; 2.00; 2.50; 3.00 | ||||||||||
| 22 ER/EL (ШАГ-мм) ISO | ||||||||||
| ШАГ=3.50; 4.00; 4.50; 5.00 | ||||||||||
| 27 ER/EL (ШАГ-мм) ISO | ||||||||||
| ШАГ=5.50; 6.00 | ||||||||||
| 22 U ER 5.50 ISO | ||||||||||
| ШАГ=5.50; 6.00 | ||||||||||
| 22 U ER 6.00 ISO | ||||||||||
| ШАГ=6.00 | ||||||||||
| 22 U ER 8.00 ISO | ||||||||||
|
Для нарезания резьбы в упор используйте пластину типа grip GIP-WT; - ERM/IRM... со стружколомом - классификация резьбонарезных пластин см.стр.1 |
|

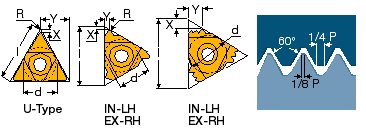

ISO МЕТРИЧЕСКИЕ Полный профиль |
|
|
|
| Применение: общепромышленное | ||||||||||
Обозначение |
ШАГ мм |
|||||||||
| 06 IR/IL (ШАГ-мм) ISO | 0.50; 0.75; 1.00; 1.25 | |||||||||
| 08 IR/IL (ШАГ-мм) ISO | 0.50; 0.75; 1.00; 1.25; 1.50; 1.75 | |||||||||
| 08 UIRL 2.00 ISO | 2.00 | |||||||||
| 11 IR/IL ISO | 0.35; 0.40; 0.45; 0.50; 0.60; 0.70; 0.75; 0.80; 1.00; 1.25; 1.50; 1.75; 2.00 | |||||||||
| 11 IRM ISO | 1.50 | |||||||||
| 16 IR/IL (ШАГ-мм) ISO |
0.35; 0.40; 0.45; 0.50; 0.60; 0.70; 0.75; 0.80; 1.00; 1.25; 1.50; 1.75; 2.00; 2.50; 3.00 |
|||||||||
| 16 IRM (ШАГ-мм) ISO | 1.00; 1.25; 1.50; 1.75; 2.00; 2.50; 3.00 | |||||||||
| 22 IR/IL ISO | 3.50; 4.00; 4.50; 5.00 | |||||||||
| 27 IR/IL ISO | 5.50; 6.00 | |||||||||
| 22 U IRL 5.50 ISO | 5.50 | |||||||||
| 22 U IRL 6.00 ISO | 6.00 | |||||||||
| 27 U IRL 8.00 ISO | 8.00 | |||||||||
| - IRM со стружколомом |
|

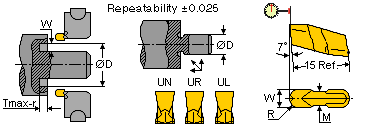

GIP-ISO |
|
|
|
| ISO Метрический, полный профиль - внешний | ||||||||||
Обозначение |
Шаг |
R±0.03 |
W |
M |
а° |
|||||
| GIP 3P1.0-ISO | 1.00 | 0.12 | 3.4 | 2.4 | 60° | |||||
| GIP 3P1.25-ISO | 1.25 | 0.15 | 3.4 | 2.4 | 60° | |||||
| GIP 3P1.5-ISO | 1.50 | 0.19 | 3.4 | 2.4 | 60° | |||||
| GIP 3P2.0-ISO | 2.00 | 0.26 | 3.4 | 2.4 | 60° | |||||
| GIP 3P2.5-ISO | 2.50 | 0.33 | 3.4 | 2.4 | 60° | |||||
| GIP 4P3.0-ISO | 3.00 | 0.40 | 4.4 | 3.2 | 60° | |||||
|

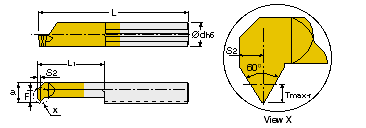

Мини резцы ISO метрическое внутреннее полное профилирование |
|
|
|
| PICCO точные ISO резьбы | ||||||||||
Обозначение |
ødg6 |
Шаг Pmm |
t |
E |
F |
a |
L1 |
L |
Мин D расточки |
Блоки |
| PICCO R/L.004.0205-15 | 4.0 | 0.50 | 0.27 | 0.35 | 1.5 | 3.5 | 14 | 30 | 4.0 | Picco...D3-5 |
| PICCO R/L.005.0205-15 | 5.0 | 0.50 | 0.27 | 0.35 | 1.9 | 4.4 | 14 | 30 | 5.0 | Picco...D3-5 |
| PICCO R/L.005.0407-15 | 5.0 | 0.75 | 0.40 | 0.45 | 1.9 | 4.4 | 14 | 30 | 5.0 | Picco...D3-5 |
| PICCO R/L.006.0510-15 | 6.0 | 1.00 | 0.55 | 0.55 | 2.3 | 5.3 | 14 | 30 | 6.0 | Picco...D6 |
| PICCO стандартные ISO резьбы | ||||||||||
Обозначение |
ødg6 |
Шаг Pmm |
t |
E |
F |
a |
L1 |
L |
Мин D расточки |
Блоки |
| PICCO R/L.005.0510-15 | 4.8 | 1.00 | 0.55 | 0.55 | 1.9 | 4.4 | 14 | 30 | 5.0 | Picco...D3-5 |
| PICCO R/L.006.0612-15 | 6.0 | 1.25 | 0.68 | 0.65 | 5.3 | 4.4 | 14 | 30 | 6.0 | Picco...D6 |
| PICCO R/L.006.0815-15 | 6.0 | 1.50 | 0.81 | 0.75 | 2.3 | 5.3 | 14 | 30 | 6.0 | Picco...D6 |
| PICCO R/L.007.0815-15 | 7.0 | 1.50 | 0.81 | 0.75 | 2.7 | 6.2 | 14 | 30 | 7.0 | Picco...D6 |
|
Укажите лево- или правосторонние резцы. Марка сплава резцов - IC228 с покрытием PVD. Все твердосплавные резцы - с заостренным углами. |
|

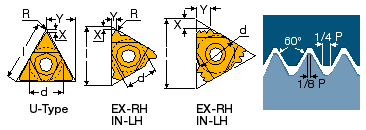

Американский UN Полный профиль (UN, UNC, UNF, UNEF) |
|
|
|
| Применение: общепромышленное | ||||||||||
11 ER/EL (ШАГ-TPI) UN |
||||||||||
| TPI=56; 48; 44; 40; 36; 32; 28; 24; 20; 18; 16 | ||||||||||
| 16 ER/EL (ШАГ-TPI) UN | ||||||||||
| TPI=56; 48; 40; 36; 32; 28; 24; 20; 18; 16; 14; 13; 12; 11.5; 11; 10; 9; 8 | ||||||||||
| 16 ERM (ШАГ-TPI) UN | ||||||||||
| TPI=24; 20; 18; 16; 14; 8 | ||||||||||
| 22 ER/EL (ШАГ-TPI) UN | ||||||||||
| TPI=7; 6; 5 | ||||||||||
| 27 ER/EL (ШАГ-TPI) UN | ||||||||||
| TPI=5; 4 | ||||||||||
| 22 U ERL 4.5 UN | ||||||||||
| TPI=4.50 | ||||||||||
| 22 U ERL 4 UN | ||||||||||
| TPI=4 | ||||||||||
| 22 U ERL 3 UN | ||||||||||
| TPI=3 | ||||||||||
|
Для нарезания резьбы в упор используйте пластину типа grip GIP-WT; - ERM/IRM... со стружколомом - классификация резьбонарезных пластин см.стр.1 |
|

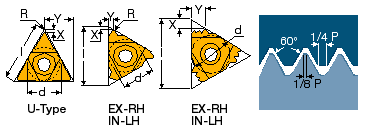

Американский UN Полный профиль (UN, UNC, UNF, UNEF) |
|
|
|
| Применение: общепромышленное | ||||||||||
Обозначение |
TPI |
|||||||||
| 06 IR/IL (ШАГ-TPI) UN | 32; 28; 24; 20; 18 | |||||||||
| 08 IR/IL (ШАГ-TPI) UN | 32; 28; 24; 20; 18; 16; 14 | |||||||||
| 08 UIR/L 13 UN | 13 | |||||||||
| 08 UIR/L 12 UN | 12 | |||||||||
| 08 UIR/L 11 UN | 11 | |||||||||
| 11 IR/IL (ШАГ-TPI UN | 72; 64; 56; 48; 40; 36; 32; 28; 24; 20; 18; 16; 14 | |||||||||
| 16 IR/IL (ШАГ-TPI) UN | 56; 44; 40; 36; 32; 28; 24; 20; 18; 16; 14; 13; 12; 11.5; 11; 10; 9; 8 | |||||||||
| 16 IRM (ШАГ-TPI) UN | 20; 18; 16; 14; 12; 8 | |||||||||
| 22 IR/IL (ШАГ-TPI) UN | 7; 6; 5 | |||||||||
| 27 IR/IL (ШАГ-TPI) UN | 4.5; 4 | |||||||||
| 22 U UIRL 4.5 UN | 4.5 | |||||||||
| 22 U UIRL 4 UN | 4 | |||||||||
| 22 U UIRL 3 UN | 3 | |||||||||
| - классификация резьбонарезных пластин см.стр.1 |
|
GIP-UN |
|
|
|
| Американский UN, полный профиль - внешний | ||||||||||
Обозначение |
TPI |
R±0.03 |
W |
M |
а° |
|||||
| GIP 4P0.8-UN | 8 | 0.43 | 4.4 | 3.2 | 60° | |||||
| GIP 3P12-UN | 12 | 0.28 | 3.4 | 2.4 | 60° | |||||
| GIP 3P16-UN | 16 | 0.20 | 3.4 | 2.4 | 60° | |||||
| GIP 3P18-UN | 18 | 0.17 | 3.4 | 2.4 | 60° | |||||
| GIP 3P20-UN | 20 | 0.15 | 3.4 | 2.4 | 60° | |||||
| GIP 4P24-UN | 24 | 0.12 | 4.4 | 3.2 | 60° | |||||
