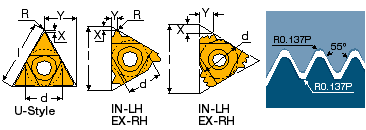

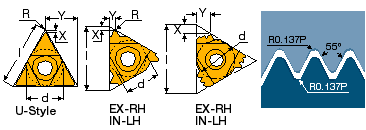

Витворта Полный профиль (BSW, BSF, BSP) |
|
|
|
| Применение: общепромышленное, соединительные части труб | ||||||||||
Обозначение |
TPI |
|||||||||
| 11 ER/EL (ШАГ-TPI) W | 48; 36; 32; 28; 26; 24; 22; 20; 19; 18; 16; 14 | |||||||||
| 16 ER/EL (ШАГ-TPI) W | 56; 40; 32; 28; 26; 24; 22; 20; 19; 18; 16; 14; 12; 11; 10; 9; 8 | |||||||||
| 16 ERM (ШАГ-TPI) W | 19; 16; 14; 11 | |||||||||
| 22 ER/EL (ШАГ-TPI) W | 7; 6; 5 | |||||||||
| 27 ER/EL (ШАГ-TPI) W | 4.5; 4 | |||||||||
| 22 U EIRL 4.5 W | 4.5 | |||||||||
| 22 U EIRL 4 W | 4 | |||||||||
| 27 U EIRL 3.50 W | 3.5 | |||||||||
| 27 U EIRL 3.25 W | 3.25 | |||||||||
| 27 U EIRL 3.00 W | 3 | |||||||||
| 27 U EIRL 2.75 W | 2.75 | |||||||||
|
- ERM со стружколомом - классификация резьбонарезных пластин см.стр.1 |
|

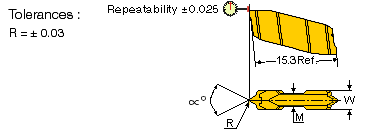

GIP-BSW |
|
|
|
| Витворта полный профиль - внешний | ||||||||||
Обозначение |
TPI |
R±0.03 |
W |
M |
а° |
|||||
| GIP 3P11-BSW | 11 | 0.29 | 3.4 | 2.4 | 55° | |||||
| GIP 3P14-BSW | 14 | 0.22 | 3.4 | 2.4 | 55° | |||||
| GIP 3P19-BSW | 19 | 0.15 | 3.4 | 2.4 | 55° | |||||
|
- прецизионная - полный профиль - двусторонняя |
|

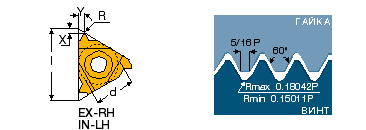

Витворта Полный профиль (UN, UNC, UNF, UNEF) |
|
|
|
| Применение: общепромышленное, соединительные части труб | ||||||||||
Обозначение |
TPI |
|||||||||
| 06 IR/IL (ШАГ-TPI) W | 26; 22; 20; 18 | |||||||||
| 08 IR/IL (ШАГ-TPI) W | 28; 24; 20; 19; 18; 16 | |||||||||
| 08 U IR/L 14 W | 14 | |||||||||
| 08 U IR/L 12 W | 12 | |||||||||
| 08 U IR/L 11 W | 11 | |||||||||
| 11 IR/IL (ШАГ-TPI) W | 48; 36; 32; 28; 26; 24; 22; 20; 19; 18; 16; 14 | |||||||||
| 16 IR/IL (ШАГ-TPI) W | 56; 40; 32; 28; 26; 24; 20; 19; 18; 16; 14; 12; 11; 10; 9; 8 | |||||||||
| 22 IR/IL (ШАГ-TPI) W | 7; 6; 5 | |||||||||
| 27 IR/IL (ШАГ-TPI) W | 4.5; 4 | |||||||||
| 16 IRM (ШАГ-TPI) UN | 20; 18; 16; 14; 12; 8 | |||||||||
| 22 IR/IL (ШАГ-TPI) UN | 7; 6; 5 | |||||||||
| 22 U EIRL 4.5 W | 4.5 | |||||||||
| 22 U EIRL 4 W | 4 | |||||||||
| 27 U EIRL 3.50 W | 3.5 | |||||||||
| 27 U EIRL 3.25 W | 3.25 | |||||||||
| 27 U EIRL 3.00 W | 3 | |||||||||
| 27 U EIRL 2.75 W | 2.75 | |||||||||
| - классификация резьбонарезных пластин см.стр.1 |
|

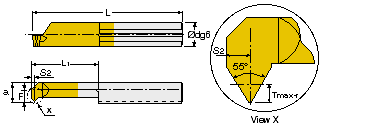

Мини-резец Витворта внутренний |
|
|
|
| PICCO-Whitworth | |||||||||||
Обозначение |
ødg6 |
Шаг TPI |
t |
b |
E |
F |
a |
L1 |
L |
Мин D расточки |
Блоки |
| PICCO R/L.005.5548-15 | 5.0 | 48-24 | 0.40 | 0.06 | 0.45 | 1.9 | 4.4 | 15 | 30 | 4.0 | Picco...D3-5 |
| PICCO R/L.006.5548-15 | 6.0 | 48-24 | 0.40 | 0.06 | 0.45 | 2.3 | 5.3 | 15 | 30 | 5.0 | Picco...D3-5 |
| PICCO R/L.006.5524-15 | 6.0 | 24-16 | 0.81 | 0.12 | 0.75 | 2.3 | 5.3 | 15 | 30 | 5.0 | Picco...D3-5 |
| PICCO R/L.007.5524-15 | 6.0 | 24-16 | 0.81 | 0.12 | 0.75 | 2.7 | 6.3 | 15 | 30 | 6.0 | Picco...D6 |
| Марка сплава резцов - IC228 с покрытием PVD. |
|
NPT (National Pipe Threads) Полный профиль |
|
|
|
| Применение: паровые, газовые и водяные трубы | ||||||||||
Обозначение |
TPI |
|||||||||
| 16 ER/EL (PITCH-TPI) NPT | 27; 18; 14; 11.5; 8 | Внешняя | ||||||||
| 16 ERM (PITCH-TPI) NPT | 18; 14; 11.5; 8 | |||||||||
| 06 IR/IL (PITCH-TPI) NPT | 27 | Внутренняя | ||||||||
| 08 IR/IL (PITCH-TPI) NPT | 27; 18 | |||||||||
| 11 IR/IL (PITCH-TPI) NPT | 27; 18; 14 | |||||||||
| 16 IR/IL (PITCH-TPI) NPT | 27; 18; 14; 11.5; 8 | |||||||||
| 16 IRM (PITCH-TPI) NPT | 14; 11.5; 8 | |||||||||
|
- ERM/IRM... штампованные со стружколомом - классификация резьбонарезных пластин см.стр.1 |
|
NPTF (National Pipe Threads-Dryseal) Полный профиль |
|
|
|
|
| Применение: паровые, газовые и водяные трубы | ||||||||||
Обозначение |
TPI |
|||||||||
| 11 ER/EL (PITCH-TPI) NPTF | 27; 18; 14 | Внешняя | ||||||||
| 16 ERM (PITCH-TPI) NPTF | 27; 18; 14; 11.5; 8 | |||||||||
| 06 IR/IL (PITCH-TPI) NPTF | 27 | Внутренняя | ||||||||
| 08 IR/IL (PITCH-TPI) NPTF | 27; 18 | |||||||||
| 11 IR/IL (PITCH-TPI) NPTF | 27; 18; 14 | |||||||||
| 16 IR/IL (PITCH-TPI) NPTF | 27; 18; 14; 11.5; 8 | |||||||||
|
- ERM/IRM... штампованные со стружколомом - классификация резьбонарезных пластин см.стр.1 |
|

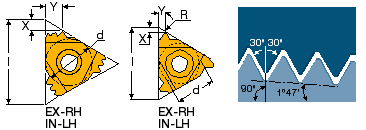

BSPT (British Standart pipe) Полный профиль |
|
|
|
| Применение: паровые, газовые и водяные трубы | ||||||||||
Обозначение |
TPI |
|||||||||
| 16 ER/EL (PITCH-TPI) BSPT | 28; 19; 14; 11 | Внешняя | ||||||||
| 06 IR/IL (PITCH-TPI) BSPT | 8 | Внутренняя | ||||||||
| 08 IR/IL (PITCH-TPI) BSPT | 28; 19 | |||||||||
| 11 IR/IL (PITCH-TPI) BSPT | 28; 19; 14 | |||||||||
| 16 IR/IL (PITCH-TPI) BSPT | 28; 19; 14; 11 | |||||||||
|
- ERM/IRM... штампованные со стружколомом - классификация резьбонарезных пластин см.стр.1 |
|

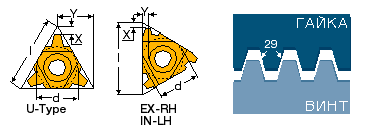

STUB ACME |
|
|
|
| Применение: распределительные клапаны и слишком глубокий ACME | ||||||||||
Обозначение |
TPI |
|||||||||
| 16 ER/EL (PITCH-TPI) STACME | 16; 14; 12; 10; 8; 6 | Внешняя | ||||||||
| 22 ER/EL (PITCH-TPI) STACME | 5 | |||||||||
| 27 ER/EL (PITCH-TPI) STACME | 4; 3 | |||||||||
| 16 IR/IL (PITCH-TPI) STACME | 16; 14; 12; 10; 8; 6 | Внутренняя | ||||||||
| 22 IR/IL (PITCH-TPI) STACME | 5 | |||||||||
| 27 IR/IL (PITCH-TPI) STACME | 4; 3 | |||||||||
| - классификация резьбонарезных пластин см.стр.1 |
|

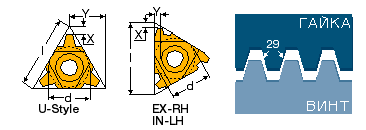

ACME |
|
|
|
| Применение: винты подачи | ||||||||||
Обозначение |
TPI |
|||||||||
| 16 ER/EL (PITCH-TPI) ACME | 16; 14; 12; 10; 8 | Внешняя | ||||||||
| 22 ER/EL (PITCH-TPI) ACME | 6; 5 | |||||||||
| 27 ER/EL (PITCH-TPI) ACME | 4 | |||||||||
| 16 IR/IL (PITCH-TPI) ACME | 16; 14; 12; 10; 8 | Внутренняя | ||||||||
| 22 IR/IL (PITCH-TPI) ACME | 6; 5 | |||||||||
| 27 IR/IL (PITCH-TPI) ACME | 4 | |||||||||
| 27 U ERL 3 ACME | 3 | Внешняя | ||||||||
| 27 U IRL 3 ACME | 3 | Внутренняя | ||||||||
| - классификация резьбонарезных пластин см.стр.1 |

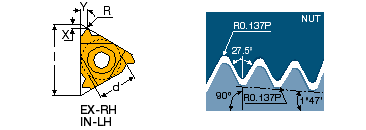

| UNJ | |
|
|
| Применение: аэрокосмическая индустрия | ||||||||||
Обозначение |
TPI |
|||||||||
| 11 ER/EL (PITCH-TPI) UNJ | 48; 44; 40; 36; 32; 28; 24; 20; 18; 16; 14 | |||||||||
| 16 ER/EL (PITCH-TPI) UNJ | 48; 44; 40; 36; 32; 28; 24; 20; 18; 16; 14; 13; 12; 11; 10; 9; 8 | |||||||||
| 22 ER/EL (PITCH-TPI) UNJ | 7; 6; 5 | |||||||||
| 27 ER/EL (PITCH-TPI) UNJ | 4.5; 4 | |||||||||
| - классификация резьбонарезных пластин см.стр.1 |
