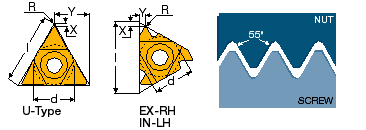

Неполный профиль 55°
Неполный профиль 55°

 Обозначение

Диапазон шага

TPI
 11 ER/EL (ШАГ) 55 A
 16 ER/EL (ШАГ) 55 A; G; AG
 16 ERM (ШАГ) 55 G; AG
 22 ER/EL (ШАГ) 55 N
 22 ER/EL (ШАГ) 55 Q

 06 IR/IL (ШАГ) 55 A
 08 IR/IL (ШАГ) 55 A
 11 IR/IL (ШАГ) 55 A
 16 IR/IL (ШАГ) 55 A; G; AG
 16 IRM (ШАГ) 55 G; AG
 22 IR/IL (ШАГ) 55 N
 22 IR/IL (ШАГ) 55 Q

 08 U IRL U 55 1.75-2.0 14-11
 22 U EIRL U 55 5.5-8.0 4.5-3.25
 27 U EIRL U 55 6.5-9.0 4-2.75
Для нарезания резьбы в упор используйте пластину типа grip GIP-WT, см. далее
- ERM/IRM штампованные со стружколомом.
- Система идентификации пластин, см. 1

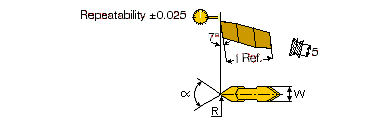

GIP-WT
GIP-WT

W

 Обозначение

R±0.02

M

а°
3.4  GIP 3.4-WT 0.05 0.05 2.4 55°
4.4  GIP 4.4-WT 0.15 0.15 3.2 55°
5.4  GIP 5.4-WT 0.25 0.25 4.0 55°


 Обозначение

Минимальный шаг

Максимальный шаг(1)
 GIP 3.4-WT 0.05 0.47 0.160 x D
 GIP 4.4-WT 0.15 1.31 0.160 x D
 GIP 5.4-WT 0.25 2.04 0.157 x D
(1) D - диаметр резьбы (максимальный шаг <= W)

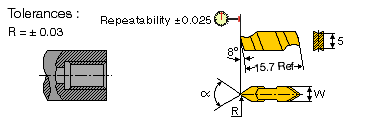

GMP-WT
GMP-WT

W

 Обозначение

R±0.03

M

а°
2.4  GMP 2.4-WT 0.05 0.05 1.9 55°


 Обозначение

Минимальный шаг

Максимальный шаг(1)
 GMP 2.4-WT 0.05 0.47 0.167 x D
(1) D - диаметр резьбы (максимальный шаг <= W)

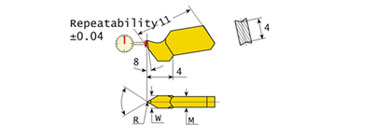

GIPI-...WT
GIPI-WT

W

 Обозначение

R±0.03

а°
3.4  GIPI 3.4-WT 0.10 0.10 55°
5.4  GIPI 5.4-WT 0.20 0.20 55°


 Обозначение

Минимальный шаг

Максимальный шаг(1)

øDmin
 GIPI 3.4-WT 0.10 0.95 0.187 x D 20
 GIPI 5.4-WT 0.20 1.67 0.187 x D
(1) D - диаметр резьбы (максимальный шаг <= W)

Неполный профиль 55° - внутренний

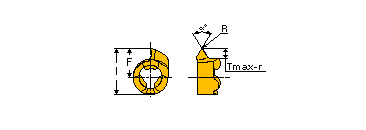

GIQR/L...WT

 Обозначение

а°

R±0.03

T

F

LRef

øDmin

Мин. шаг

Макс. шаг
 GIQR/L 8-WT-0.05 55° 0.05 1.5 4.8 7.78 8.0 0.50 0.17xD(1)
 GIQR/L 11-WT-0.05 55° 0.05 2.0 6.7 10.68 11.0 0.50 0.17xD(1)
(1) D - диаметр резьбы
Может быть использован для фрезерования резьбы.
Пластины сделаны из IC528 (покрытие PVD).

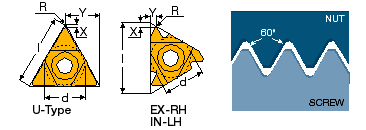

Неполный профиль 60°
Неполный профиль 60°

 Обозначение

Диапазон шага

TPI
 11 ER/EL (ШАГ) 60 A
 16 ER/EL (ШАГ) 60 A; G; AG
 16 ERM (ШАГ) 60 A; G; AG
 22 ER/EL (ШАГ) 60 N; Q
 22 ERM (ШАГ) 60 N
 22 ER/EL (ШАГ) 60 Q

 06 IR/IL (ШАГ) 60 A
 06 IRM (ШАГ) 60 A
 08 IR/IL (ШАГ) 60 A
 08 IRM (ШАГ) 60 A
 11 IR/IL (ШАГ) 60 A
 11 IRM (ШАГ) 60 A
 16 IR/IL (ШАГ) 60 A; G; AG
 16 IRM (ШАГ) 60 A; G; AG
 22 IR/IL (ШАГ) 60 N
 22 IRM (ШАГ) 60 N
 27 IR/IL (ШАГ) 60 Q

 08 U IRL U 60 1.75-2.0 14-11
 22 U EIRL U 55 5.5-8.0 4.5-3.25
 27 U EIRL U 55 6.5-9.0 4-2.75
Для нарезания резьбы в упор используйте пластину типа grip GIP-MT, см. далее
- ERM/IRM штампованные со стружколомом.
- Система идентификации пластин, см. 1

GIP-...MT
GIP-MT

W

 Обозначение

R±0.03

M

а°
3.4  GIP 3.4-MT 0.05 0.05 2.4 60°
4.4  GIP 4.4-MT 0.15 0.15 3.2 60°
5.4  GIP 5.4-MT 0.25 0.25 4.0 60°


 Обозначение

Минимальный шаг

Максимальный шаг(1)
 GIP 3.4-MT 0.05 0.45 0.175 x D
 GIP 4.4-MT 0.15 1.25 0.175 x D
 GIP 5.4-MT 0.25 1.94 0.176 x D
(1) D - диаметр резьбы (максимальный шаг <= W)

Неполный профиль 60° - внутренний
GIQR/L...WT

 Обозначение

а°

R±0.03

T

F

LRef

øDmin

Мин. шаг

Макс. шаг
 GIQR/L 8-MT-0.05 60° 0.05 1.5 4.8 7.78 8.0 0.90 0.19xD(1)
 GIQR/L 11-MT-0.05 60° 0.05 2.0 6.7 10.68 11.0 0.90 0.19xD(1)
(1) D - диаметр резьбы
Может быть использован для фрезерования резьбы.
Пластины сделаны из IC528 (покрытие PVD).

GMP-MT
GMP-MT

W

 Обозначение

R±0.02

M

а°
2.4  GMP 2.4-MT 0.05 0.05 1.9 60°


 Обозначение

Минимальный шаг

Максимальный шаг(1)
 GMP 2.4-MT 0.05 0.90 0.187 x D
(1) D - диаметр резьбы (максимальный шаг <= W)

GIPI-...MT
GIPI-MT

W

 Обозначение

R±0.03

а°
3.4  GIPI 3.4-MT 0.10 0.10 60°
5.4  GIPI 5.4-MT 0.20 0.20 60°


 Обозначение

Минимальный шаг

Максимальный шаг(1)
 GIPI 3.4-MT 0.10 1.80 0.205 x D
 GIPI 5.4-MT 0.20 3.19 0.205 x D
(1) D - диаметр резьбы (максимальный шаг <= W)
