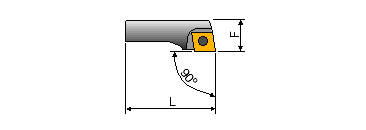

IHFF

IHFF
Обозначение	F	L	Пластина
IHFF 25	10	26.5	TPGX 0902...
IHFF 32	11.5	34.5
IHFF 40	14	44	TPGX 1103...
IHFF 50	19	52

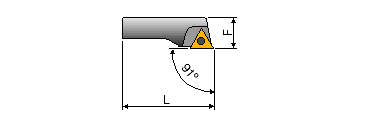

IHRF

IHRF
Обозначение	F	L	Пластина
IHRF 16	8	17	CCGT 0602...
IHRF 20	8.5	21
IHRF 25	10.0	26.5
IHRF 32	11.5	34.5

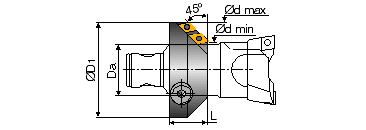

CHA...45°

CHA...45° Фасочный резец
Обозначение	ød	Da	D1	L	Пластина	Винт	Ключ	кг
CHA 16-45	18-28	16	28	13	DCMT 0702...	SR 14-548	T7/5	0.05
CHA 20-45	20-32	20	32	15				0.08
CHA 25-45	28-43	25	43	18				0.20
CHA 32-45	35-54	32	54	22				0.30
CHA 40-45	46-72	40	72	30	DCMT 11T3...	SR 16-236P	T15/5	0.80
CHA 50-45	56-95	50	95	38				1.40

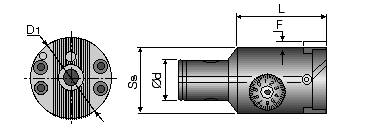

BHF-MB (Ø4-Ø84)

BHF-MB (Ø4-Ø84) Расточные головки для финишной обработки
Обозначение	Диапазон расточки	Ss	ød	L	F	Блок пластин	кг
BHF MB16-16x34	18-23	16	10	26	1	IH..16	0.2
BHF MB20-20x40	22-29	20	13	32.5	2	IH..20	0.3
BHF MB25-25x50	28-38	25	16	40	2	IH..25	0.4
BHF MB32-32x63	36-50	32	20	51.5	3	IH..32	0.6
BHF MB40-40x80	48-63	40	25	56	4	IH..40	0.8
BHF MB50-50x60	4-84	50	32	60	4	IH..50	1.0

BHF-MB (Ø6-Ø220) Расточные головки для финишной обработки
Обозначение	Диапазон расточки	Ss	ød	ød2	L	Каретка	кг
BHF MB50-63x87	77-100	50	32	63	49	BHFH 30x75	1.3
	95-125	50	32	63	49	BHFH 30x93	1.4
BHF MB63-63x87	95-160	63	42	63	49	BHFH 30x75	1.6
	140-220	63	42	63	49	BHFH 30x93	1.7
BHF MB50-80x94	77-100	50	32	80	55.5	BHFH 30x93	2.3
	95-125	50	32	80	55.5	BHFH 30x135	3.3
BHF MB80-80x94	95-160	80	42	80	55.5	BHFH 30x93	2.5
	140-220	80	42	80	55.5	BHFH 30x135	3.5

BHF-MB (Ø135-Ø500) Расточные головки для финишной обработки
Обозначение	Диапазон расточки	Ss	Каретка	кг
BHF MB50-125x114	135-210	80	BHFH 40x133	4.0
	205-310		BHFH 40x200	4.9
	305-410		BHFH 40x300	6.0
	405-500		BHFH 40x400	7.0

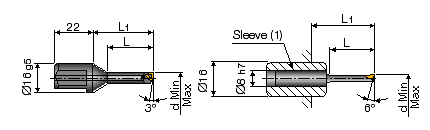

IHAXF

IHAXF Расточные головки для финишной обработки  Обозначение Диапазон расточки L L1 Пластина  IHAXF 2.5-4/8  2.5-4 12.5 21 Пайка  IHAXF 4-6/8  4-6 20.0 24 Пайка  IHAXF 6-8/8  6-8 21.0 23 WCGT 0201  IHAXF 8-10/8  8-10 21.0 28 WCGT 0201  IHAXF 10-12/8  10-12 21.0 36 TPGX 0902  IHAXF 6-8/16  6-8 21.0 29 WCGT 0201...  IHAXF 8-10/16  8-10 28.0 36  IHAXF 10-13/16  10-13 35.0 43 TPGX 0902...  IHAXF 11-14/16  11-14 40.0 48  IHAXF 12-15/16  12-15 42.0 48  IHAXF 14-17/16  14-17 50.0 52  IHAXF 16-19/16  16-19 50.0 58  IHAXF 18-22/16  18-22 60.0 63  IHAXF 22-30/16  22-30 60.0 68

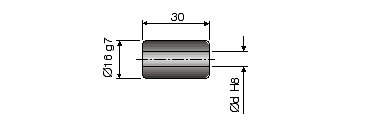

SLEEVE

SLEEVE Расточные головки для финишной обработки
Обозначение	Диапазон расточки
SLEEVE D4-D16	4
SLEEVE D8-D16	8
SLEEVE D10-D16	10
SLEEVE D12-D16	12

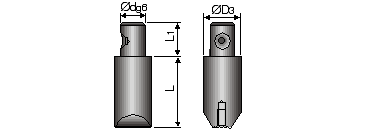

BBH

BBH Расточные головки для финишной обработки
Обозначение	кг
BBH D16x53	0.3

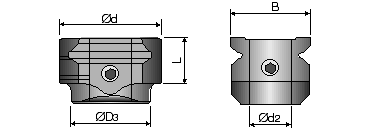

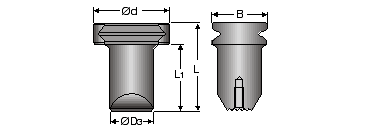

BBH

BBH Расточные головки для финишной обработки
Обозначение	øD3	L1	L	ød	B	кг
BBH 30x40	25	40	52.5	43	30.5	0.3
BBH 30x70	25	70	82.5	43	30.5	0.4
BBH 30x115	27	115	127.5	43	30.5	0.7
BBH 40x69	32	69	86	56	40.0	0.7
BBH 40x114	32	114	131	56	40.0	1.0
BBH 40x189	38	189	206	56	40.0	2.0

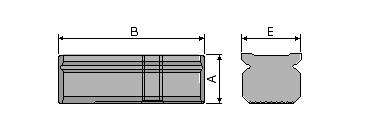

BHFH

BHFH Расточные головки для финишной обработки
Обозначение	A	B	E	кг
BHFH 30x75	25	75	30.5	0.4
BHFH 30x93	25	93	30.5	0.5
BHFH 30x135	25	135	30.5	1.0
BHFH 40x133	40	133	40.0	1.5
BHFH 40x200	40	200	40.0	2.4
BHFH 40x300	40	300	40.0	3.5
BHFH 40x400	40	400	40.0	4.6

ADBH

ADBH Расточные головки для финишной обработки
Обозначение	кг
ADBH 30xD16	0.2
