Державки

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - [Возврат]

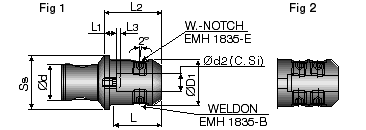

EMH-MB

EMH-MB Weldon блок с соединением MB
Обозначение	Ss	d	D1	D2	L	L1	L2	L3	Fig.	кг
EMH MB 50-6	50	32	6	25	32.5	7	44	2	1	0.7
EMH MB 50-8			8	28	33	7	44	2	1	0.7
EMH MB 50-10			10	35	42	11	52	3	1	0.9
EMH MB 50-12			12	42	48	11	57	3	1	1.0
EMH MB 50-14			14	42	48	11	57	3	1	1.0
EMH MB 50-16			16	48	61	17	67	4	1	1.2
EMH MB 50-20			20	51	-	16	67	4	1	1.3
EMH MB 63-16	63	42	16	48	53	14	64	4	1	1.5
EMH MB 63-20			20	52	56	14	66	4	1	1.7
EMH MB 63-25			25	64	-	16	74	4	2	2.2
EMH MB 63-32			32	72	-	14	76	4	2	2.5
EMH MB 80-40	80	42	40	80	-	12	83	4	2	3.2

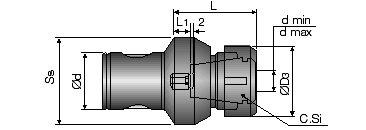

CC-MB-ER

CC-MB-ER ER цанговый патрон с соединением MB
Обозначение	Ss	d	Dmin-Dmax	D3	L	L1	кг
CC MB16-ER11M	16	10	0.5-7	16	25	2.5	0.1
CC MB20-ER16M	20	13	0.5-10	22	32	1	0.2
CC MB25-ER20M	25	16	1-13	28	40	2.5	0.3
CC MB40-ER25	40	25	1-16	42	45	5	0.6
CC MB50-ER25	50	32	1-16	42	48	7	0.7
CC MB50-ER32			2-20	50	59		1.2
CC MB63-ER32	63	42	2-20	50	59	12	1.3
CC MB63-ER40			3-26	63	64		1.6

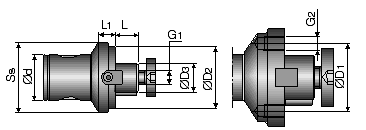

SMH-MB

SMH-MB Фрезеровальный блок с соединением MB
Обозначение	Ss	d	D3	D2	D1	G2	G1	L	L1	кг
SMH MB50-16	50	32	16	32	-	-	M 8	17	15	0.5
SMH MB50-22			22	40	-	-	M 10	19		0.5
SMH MB50-27			27	70	-	-	M 12	21		0.6
SMH MB50-32			32	70	-	-	M 16	24		1.0
SMH MB63-27	63	42	27	60	-	-	M 12	21	15	1.1
SMH MB63-32			32	70	-	-	M 16	24		1.2
SMH MB80-32	80	42	32	70	66.7	M 12	M 16	24	15	1.3
SMH MB80-40			40	88			M 20	27	24	2.1

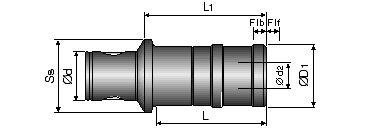

TP-MB-M

TP-MB-M Патрон с соединением MB
Обозначение	Ss	d	Bereich	L	L1	D1	d2	Flb=Flf	кг
TP MB50-M 3-12	50	32	M 3~12	60	72	36	19	7.5	0.9
TP MB50-M 8-20			M 8~20	-	106	53	31	12.5	1.2
TP MB63-M 3-12	63	42	M 3~12	58	70	36	19	7.5	1.0
TP MB63-M 8-20			M 8~20	93	104	53	31	12.5	1.3

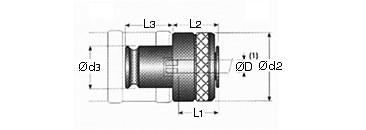

TAP HOLDER

TAP HOLDER Зажимной блок
Обозначение	Мощность	d2	d3	L1	L2	L3
TAP HOLDER 3-12	M 3~12	30	19	17	7	21.5
TAP HOLDER 8-20	M 8~20	48	31	30	11	35

(1)D - в соответствии с размером хвостовика По заказу

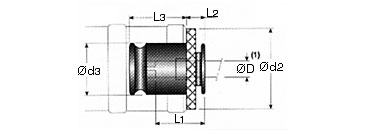

TAP HOLDER CLUTCH

TAP HOLDER CLUTCH Зажимной блок
Обозначение	Мощность	d2	d3	L1	L2	L3
TAP HOLDER CLUTCH 3-12	M 3~12	32	19	17	25	21.5
TAP HOLDER CLUTCH 8-20	M 8~20	50	31	30	34	35

(1)D - в соответствии с размером хвостовика По заказу
