Хвостовики

1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - [Возврат]

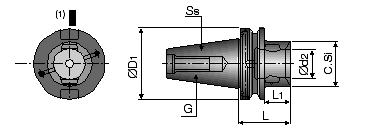

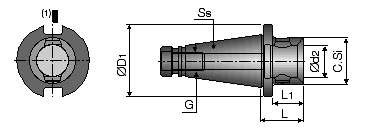

SKA-MB

SKA-MB SKA-хвостовик конус с соединением MB (метрический)
Обозначение	MB d1	d2	L1	L	D2	D1	G	кг
SKA 30-MB50	50	32	-	60	31.75	50	M12	0.8
SKA 40-MB50	50	32	29	48	44.45	63.55	M16	1.0
SKA 40-MB63	63	42	-	80				1.3
SKA 45-MB50	50	32	29	48	57.15	82.55	M20	1.3
SKA 45-MB63	63	42	41	60				2.1
SKA 45-MB80	80	42	-	66				2.4
SKA 50-MB50	50	32	29	48	69.85	97.50	M24	2.7
SKA 50-MB63	63	42	37	56				2.8
SKA 50-MB80	80	42	43	62				3.4

(1)Положение режущей кромки

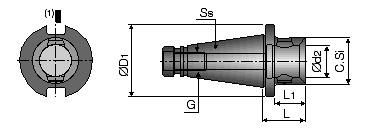

SKB-MB

SKB-MB SKB-хвостовик конус с соединением MB (метрический)
Обозначение	MB d1	d2	L1	L	D2	D1	G	кг
SKB 40-MB50	50	32	29	48	44.45	63.55	M16	1.0
SKB 40-MB63	63	42	-	80				1.3
SKB 45-MB50	50	32	29	48	57.15	82.55	M20	1.3
SKB 45-MB63	63	42	41	60				2.1
SKB 45-MB80	80	42	-	66				2.4
SKB 50-MB50	50	32	29	48	69.85	97.50	M24	2.7
SKB 50-MB63	63	42	37	56				2.8
SKB 50-MB80	80	42	43	62				3.4

(1)Положение режущей кромки

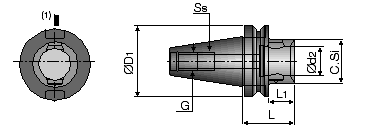

CATM-MB

CATM-MB CATM-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L1	L	D2	D1	G	кг
CATM 40-MB50	50	32	47	66	44.45	63.55	M16	1.0
CATM 40-MB63	63	42	-	100				1.3
CATM 45-MB50	50	32	29	48	57.15	82.55	M20	1.3
CATM 45-MB63	63	42	56	75				2.1
CATM 45-MB80	80	42	-	80				2.4
CATM 50-MB50	50	32	29	48	69.85	97.50	M24	2.7
CATM 50-MB63	63	42	37	56				2.8
CATM 50-MB80	80	42	43	62				3.4

(1)Положение режущей кромки

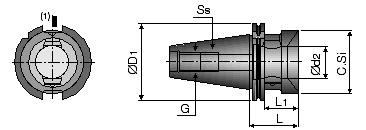

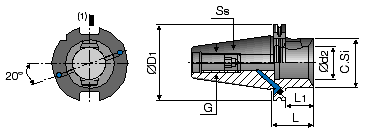

BT-MB

BT-MB BT-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L1	L	D2	D1	G	кг
BT 30-MB50	50	32	-	60	31.75	46	M12	0.7
BT 35-MB50	50	32	36	60	38.10	53	M12	0.8
BT 40-MB50	50	32	21	48	44.45	63	M16	1.0
BT 40-MB63	63	42	-	66				1.3
BT 45-MB50	50	32	29	62	57.15	85	M20	2.0
BT 45-MB63	63	42	37	70				2.3
BT 45-MB80	80	42	37	70				2.8
BT 50-MB50	50	32	28	66	69.85	100	M24	3.7
BT 50-MB63	63	42	37	75				3.8
BT 50-MB80	80	42	37	75				4.4

(1)Положение режущей кромки

BTB-MB

BTB-MB BTB-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L1	L	D2	D1	G	кг
BTB 40-MB50	50	32	21	48	44.50	63	M16	1.0
BTB 40-MB63	63	42	-	66				1.3
BTB 50-MB50	50	32	28	66	69.85	100	M24	3.7
BTB 50-MB63	63	42	37	75				3.8
BTB 50-MB80	80	42	37	75				4.4

(1)Положение режущей кромки

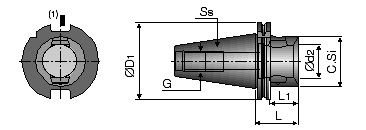

ISOM-MB

ISOM-MB ISOM-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L1	L	D2	D1	G	кг
ISOM 30-MB50	50	32	-	58	31.75	50	M12	0.6
ISOM 40-MB50	50	32	36.5	48	44.45	63	M16	1.0
ISOM 40-MB63	63	42	-	60				1.3
ISOM 45-MB50	50	32	33	48	57.15	80	M20	1.3
ISOM 45-MB63	63	42	45	60				2.1
ISOM 45-MB80	80	42	-	66				2.4
ISOM 50-MB50	50	32	33	48	69.85	97.5	M24	2.7
ISOM 50-MB63	63	42	41	56				2.8
ISOM 50-MB80	80	42	45	60				3.4

(1)Положение режущей кромки

ISO-MB

ISO-MB ISO-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L1	L	D2	D1	G (дюйм)	кг
ISO 40-MB50	50	32	36.5	48	44.50	63	UNC 5/8"-11	1.0
ISO 40-MB63	63	42	-	60				1.3
ISO 50-MB50	50	32	33	48	69.85	97.5	UNC 1"-8	2.7
ISO 50-MB63	63	42	41	56				2.8
ISO 50-MB80	80	42	45	60				3.4

(1)Положение режущей кромки

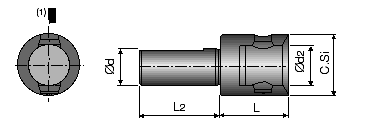

ST-MB

ST-MB ST-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L2	L	G	кг
ST 25-MB32	32	20	63	36	25	1.2
ST 32-MB50	50	32	80	60	32	1.5

(1)Положение режущей кромки

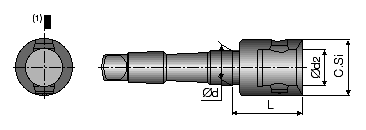

MTT-MB

MTT-MB Morse-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L	d	кг
MTT 5-MB63	63	42	65	44.399	2

(1)Положение режущей кромки

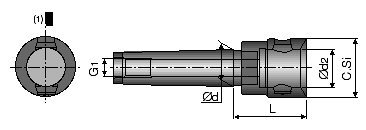

MTD-MB

MTD-MB Morse-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L	d	G1	кг
MTD 5-MB50	50	32	63	31.267	M16	1.5

(1)Положение режущей кромки

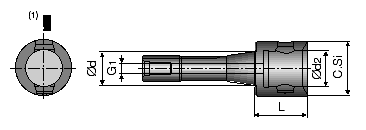

R8-MB

R8-MB Bridgeport-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L	d	G1(дюйм)	кг
R8-MB50	50	32	50	31.75	UNF 7/16-20	1.5

(1)Положение режущей кромки

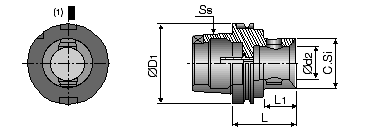

HSK-A-MB

HSK-A-MB HSK-хвостовик конус с соединением MB
Обозначение	MB d1	d2	L1	L	D1	D2	кг
HSK-A 50-MB50	50	32	-	66	50	38	0.6
HSK-A 63-MB50	50	32	40	66	63	48	0.9
HSK-A 63-MB63	63	42	-	75			1.5
HSK-A 80-MB50	50	32	44	70	80	60	1.7
HSK-A 80-MB63	63	42	54	80			1.9
HSK-A 80-MB80	80	42	-	86			2.1
HSK-A 100-MB50	50	32	43	72	100	75	2.0
HSK-A 100-MB63	63	42	53	82			2.1
HSK-A 100-MB80	80	42	59	88			2.5

(1)Положение режущей кромки
