Расточные головки для черновой обработки |
1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - [Возврат] |
|

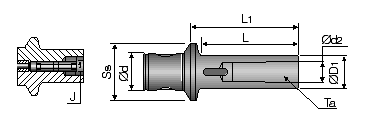

AMT-MB |
|
|
|
|
AMT-MB MB хвостовик для конуса Morse |
||||||||||
Обозначение |
Ss |
d |
Morse |
d2 |
D1 |
J |
L |
L1 |
кг |
|
| AMT MB50-MT2 | 50 | 32 | 2 | 17.780 | 30 | M10 | 86 | 100 | 0.7 | |
| AMT MB50-MT3 | 50 | 32 | 3 | 23.825 | 36 | M12 | 110 | 120 | 1.0 | |
| AMT MB63-MT3 | 63 | 42 | 3 | 23.825 | 36 | M12 | 108 | 120 | 1.3 | |
| AMT MB63-MT4 | 63 | 42 | 4 | 31.267 | 48 | M16 | 133 | 150 | 2.0 | |
|

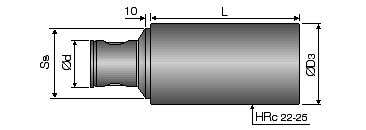

BLANK-MB |
|
|
|
|
BLANK-MB Формы с соединением MB |
||||||||||
Обозначение |
Ss |
d |
D3 |
L |
кг |
|||||
| BLANK MB50-63X160 | 50 | 32 | 63 | 160 | 4.2 | |||||
| BLANK MB63-80X200 | 63 | 40 | 80 | 200 | 8.2 | |||||
| BLANK MB80-100X250 | 80 | 42 | 100 | 250 | 16.0 | |||||
|

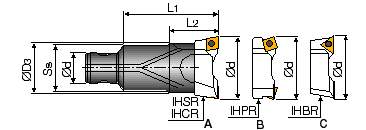

BHR-MB |
|
|
|
|
BHR-MB Расточные головки, диапазон: 18-200 с соединением MB |
|||||||||||
Обозначение |
Диапазон расточки |
Ss |
d |
D2 |
L1 |
L2 |
Блоки пластин |
A |
B |
C |
кг |
| BHR MB16-16X34 | 18-22 | 16 | 10 | 16 | 34 | - | IH...18-22 |
 |
0.2 | ||
| BHR MB20-20X40 | 22-28 | 20 | 13 | 20 | 40 | - | IH...22-28 |
|
0.3 | ||
| BHR MB25-25X50 | 28-38 | 25 | 16 | 25 | 50 | - | IH...28-38 |
|
0.4 | ||
| BHR MB32-32X63 | 36-50 | 32 | 20 | 32 | 63 | - | IH...36-50 |
|
|
0.6 | |
| BHR MB40-40X80 | 50-68 | 40 | 25 | 40 | 80 | - | IH...50-68 |
|
|
0.8 | |
| BHR MB50-50X100 | 68-90 | 50 | 32 | 55 | 100 | 50 | IH...68-90 |
|
|
1.5 | |
| BHR MB63-63X125 | 90-120 | 63 | 42 | 72 | 125 | 63 | IH...90-120 |
|
|
|
3.0 |
| BHR MB80-80X140 | 120-160 | 80 | 42 | 95 | 140 | 75 | IH...120-160 |
|
|
|
3.0 |
| 160-200 | 80 | 42 | 95 | 140 | 75 | IH...160-200 |
|
|
|
6.0 | |
|

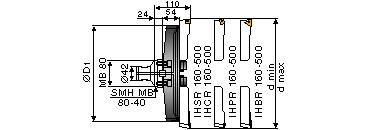

TCH-MB |
|
|
TCH-MB Расточные головки, диапазон: 200-500 с соединением MB |
||||||||||
Обозначение |
Диапазон расточки |
A |
Блоки пластин |
кг |
||||||
| TCH 200 | 200-300 | 198 | IHSR 160-500 | 4 | ||||||
| TCH 300 | 300-400 | 298 | IHCR 160-500 | 6 | ||||||
| TCH 400 | 400-500 | 398 | IHPR 160-500 | 8 | ||||||
| IHBR 160-500 | ||||||||||
|
IHSR |
|
|
|
|
IHSR |
||||||||||
Обозначение |
Диапазон расточки |
F |
L |
Пластина |
||||||
| IHSR 18-22 | 18-22 | 8 | 15 | CCMT 0602... | ||||||
| IHSR 22-28 | 22-28 | 9.5 | 19 | |||||||
| IHSR 28-38 | 28-38 | 12.5 | 23 | |||||||
| IHSR 36-50 | 38-50 | 15 | 32 | |||||||
| IHSR 50-68 | 50-68 | 19 | 40 | CCMT 09T3... | ||||||
| IHSR 68-90 | 68-90 | 22 | 54 | CCMT 1204... | ||||||
| IHSR 90-120 | 90-120 | 27 | 70.5 | |||||||
| IHSR 120-160 | 120-160 | 32 | 94.5 | |||||||
| IHSR 160-500 | 160-500 | 32 | 130 | |||||||
|
IHCR |
|
|
|
|
IHCR |
||||||||||
Обозначение |
Диапазон расточки |
F |
L |
Пластина |
||||||
| IHCR 28-38 | 28-38 | 12.3 | 23 | CCMT 0602... | ||||||
| IHCR 36-50 | 38-50 | 14.8 | 32 | |||||||
| IHCR 50-68 | 50-68 | 18.7 | 40 | CCMT 09T3... | ||||||
| IHCR 68-90 | 68-90 | 21.7 | 54 | CCMT 1204... | ||||||
| IHCR 90-120 | 90-120 | 26.7 | 70.5 | |||||||
| IHCR 120-160 | 120-160 | 31.7 | 94.5 | |||||||
| IHCR 160-500 | 160-500 | 31.7 | 130 | |||||||
|
IHPR |
|
|
|
|
IHPR |
||||||||||
Обозначение |
Диапазон расточки |
F |
L |
Пластина |
||||||
| IHPR 36-50 | 36-50 | 15 | 32 | SCMT 09T3... | ||||||
| IHPR 50-68 | 50-68 | 19 | 40 | |||||||
| IHPR 68-90 | 68-90 | 22 | 54 | SCMT 1204... | ||||||
| IHPR 90-120 | 90-120 | 27 | 70.5 | |||||||
| IHPR 120-160 | 120-160 | 32 | 94.5 | |||||||
| IHPR 160-500 | 160-500 | 32 | 130 | |||||||
|

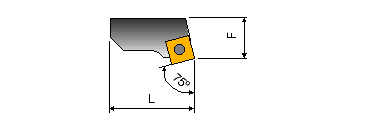

IHBR |
|
|
IHBR |
||||||||||
Обозначение |
Диапазон расточки |
F |
L |
Пластина |
||||||
| IHBR 90-120 | 90-120 | 27 | 70.5 | TCMT 2205... | ||||||
| IHBR 120-160 | 120-160 | 32 | 94.5 | |||||||
| IHBR 160-500 | 160-500 | 32 | 130 | |||||||
