Концевые фрезы
1 - 2 - 3 - 4 - 5 - [Возврат]
3M E90AX (MILL2000)
3M E90AX Диапазон диаметров 16-50 мм

 Обозначение
D
Z
Ap
H
h
L
Тип/d
СОЖ
Kg
 Пластины
 3M E90AX-D16-1-C16-13-C 16 1 12.5 35 34 100 C16 + 0.14 3M AXKT 1304... PDR
 3M E90AX-D20-1-C20-13-C 20 1 12.5 35 34 110 C20 + 0.23
 3M E90AX-D25-2-C25-13-C 25 2 12.5 35 33 120 C25 + 0.47
 3M E90AX-D25-2-W25-13-C 25 2 12.5 35 -- 95 W25 + 0.29
 3M E90AX-D25-W25-13-C 25 3 12.5 35 33 95 W25 + 0.36
 3M E90AX-D25-3-C25-13-C 25 3 12.5 35 -- 120 C25 + 0.32
 3M E90AX-D32-3-C32-13-C 32 3 12.5 40 38 130 C32 + 0.79
 3M E90AX-D32-3-W25-13-C 32 3 12.5 35 -- 95 W25 + 0.54
 3M E90AX-D32-W32-13-C 32 4 12.5 40 38 100 W32 + 0.50
 3M E90AX-D32-4-C25-13-C 32 4 12.5 35 -- 130 C25 + 0.47
 3M E90AX-D40-4-C32-13-C 40 4 12.5 40 -- 130 C32 + 1.20
 3M E90AX-D40-4-W32-13-C 40 4 12.5 40 -- 108 W32 + 0.47
 3M E90AX-D40-W32-13-C 40 5 12.5 40 -- 108 W32 + 0.77
 3M E90AX-D40-5-C32-13-C 40 5 12.5 40 -- 130 C32 + 0.85
 3M E90AX-D50-4-C32-13-C 50 4 12.5 40 -- 130 C32 + 0.90
 3M E90AX-D50-W32-20 50 4 20.0 35 -- 105 W32 + 0.84 3M AXKT 2006... PDR
 3M E90AX-D50-4-W42-20-C 50 4 20.0 35 -- 135 W42 + 1.30 3M AXKT 2006... PDTR

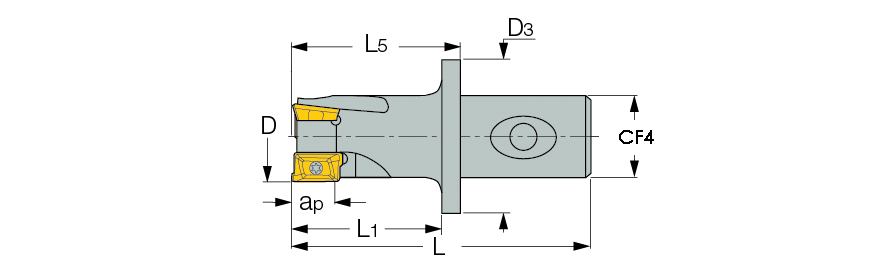

3M E90AX-CF4 (MILL2000 -CLICKFIT)
3M E90AX-CF4 Диапазон диаметров 25-50 мм

 Обозначение
D
Z
Ap
L
L1
ød
СОЖ
Kg
 Пластины
 3M E90AX-D25-3-CF4-13 25 3 12.5 90 40 СF4 + 0.43 3M AXKT 1304... PDR
 3M E90AX-D32-4-CF4-13 32 4 12.5 90 40 СF4 + 0.50
 3M E90AX-D40-5-CF4-13 40 5 12.5 95 45 CF4 + 0.90
 3M E90AX-D50-4-CF4-20 50 4 20 90 40 СF4 + 1.05 3M AXKT 2006... PDR/PDTR
 Снижайте подачу на 50% при входе и выходе из заготовки.
 Это существенно увеличит срок службы пластин.

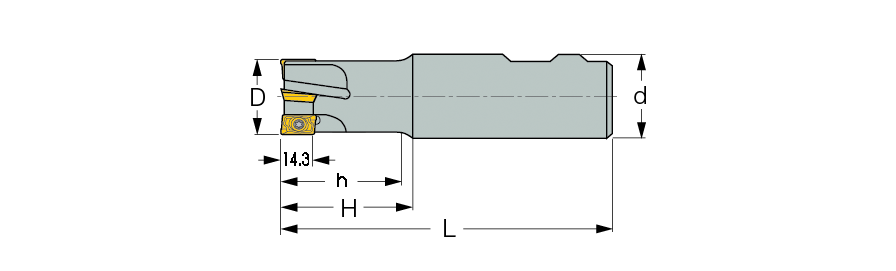

HM90 E90AD (HELI2000)
HM90 E90AD Диапазон диаметров 20-40 мм

 Обозначение
D
Z
H
h
L
a°
Тип/d		 Max.
об/мин
СОЖ
Kg
 Пластины
 HM90 E90AD-D20-1-C20 20 1 35 34 110 3.0 C20 51500 0.22 HM90 ADKT 1505
HM90 ADCT 1505
HM90 ADCR 1505
ADCT 1505
ADKR 1505
ADCR 1505
ADKT 1505
ADMT 1505
 HM90 E90AD-D25-2-C25 25 2 35 34 110 11.5 C25 41900 0.4
 HM90 E90AD-D25-2-C25-C 25 2 35 34 110 11.5 C25 + 0.46
 HM90 E90AD-D25-2-W25 25 2 35 34 100 11.5 W25 0.42
 HM90 E90AD-D25-2-W25-C 25 2 35 34 100 11.5 W25 0.4
 HM90 E90AD-D25-2-W25XL 25 2 70 69 150 11.5 W25 0.5
 HM90 E90AD-D25-2-C25XL 25 2 -- 34 150 11.5 W25 0.5
 HM90 E90AD-D25-2-C24-B 25 2 30 200 11.5 C24 0.7
 HM90 E90AD-D25-2-C25-B 25 2 50 49 200 11.5 C25 0.72
 HM90 E90AD-D26-2-C25-L270 26 2 35 34 270 3.1 C25 45000 0.99
 HM90 E90AD-D32-2-C32 32 2 40 38 120 5.3 C32 28900 0.67
 HM90 E90AD-D32-2-C32-C 32 2 40 38 120 5.3 C32 + 0.73
 HM90 E90AD-D32-2-W32 32 2 40 39 110 5.3 W32 0.69
 HM90 E90AD-D32-2-W32-C 32 2 40 39 110 5.3 W32 + 0.68
 HM90 E90AD-D32-3-C32 32 3 40 38 120 5.3 C32 0.76
 HM90 E90AD-D32-3-C32-C 32 3 40 38 120 5.3 C32 + 0.73
 HM90 E90AD-D32-3-C32XL 32 3 40 38 160 5.3 C32 0.93
 HM90 E90AD-D32-3-C31-B 32 3 30 -- 250 5.3 C31 1.40
 HM90 E90AD-D32-3-C32-B 32 3 50 48 250 5.3 C32 1.50
 HM90 E90AD-D32-3-W32 32 3 40 38.3 110 5.3 W32 0.59
 HM90 E90AD-D32-3-W32XL 32 3 40 38.3 160 5.3 W32 0.89
 HM90 E90AD-D32-3-W32-C 32 3 40 38.3 110 5.3 W32 + 0.55
 HM90 E90AD-D33-3-C32-L270 33 3 35 34 270 6.2 C32 35000 1.63
 HM90 E90AD-D40-2-C32 40 2 40 -- 130 4.0 C32 25800 0.86
 HM90 E90AD-D40-2-C32-C 40 2 40 -- 130 4.0 C32 + 0.82
 HM90 E90AD-D40-2-W32 40 2 40 -- 115 4.0 W32 0.76
 HM90 E90AD-D40-2-W32-C 40 2 40 -- 115 4.0 W32 + 0.71
 HM90 E90AD-D40-3-C32 40 3 40 -- 130 4.0 C32 0.84
 HM90 E90AD-D40-3-C32-C 40 3 40 -- 130 4.0 C32 0.80
 HM90 E90AD-D40-3-W32 40 3 40 -- 115 4.0 W32 0.74
 HM90 E90AD-D40-3-W32-C 40 3 40 -- 115 4.0 W32 + 0.71
 HM90 E90AD-D40-3-W40XL 40 3 80 78 200 4.0 W40 1.80
 HM90 E90AD-D40-3-C40-B 40 3 50 48 250 4.0 C40 2.33
 HM90 E90AD-D40-4-C32 40 4 40 -- 130 4.0 C32 0.82
 HM90 E90AD-D40-4-C32-C 40 4 40 -- 130 4.0 C32 + 0.77
 HM90 E90AD-D40-4-W32 40 4 40 -- 115 4.0 W32 0.72
 HM90 E90AD-D40-4-W32-C 40 4 40 -- 115 4.0 W32 + 0.68
 HM90 E90AD-D40-4-W42XL 40 3 80 78 200 4.0 W42 1.92

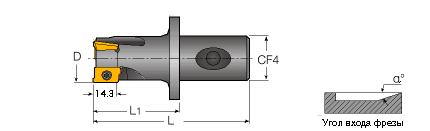

HM90 E90AD-СF4 (HELI2000 -CLICKFIT)
HM90 E90AD-СF4 Диапазон диаметров 25-40 мм

 Обозначение
D
Z
ap
L
L1
ød
a°		 Max.
об/мин
СОЖ
Kg
 Пластины
 HM90 E90AD-D25-2-CF4 25 2 14.3 95 45 CF4 11.5 41900 + 0.34 см. таблицу выше
 HM90 E90AD-D32-3-CF4 32 3 14.3 95 45 CF4 5.3 28900 + 0.41
 HM90 E90AD-D40-4-CF4 40 4 14.3 100 50 CF4 4.0 25800 + 0.57

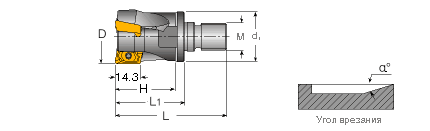

HM90 E90AD-M (HELI2000)
HM90 E90AD-M Диапазон диаметров 25-40 мм

 Обозначение
D
Z
ød1
M
H
L1
L
a°		 Max.
об/мин
СОЖ
Kg
 Пластины
 HM90 E90AD-D25-2-M12 25 2 21 M12 35 35 57 11.5 41900 + 0.07 см. таблицу выше
 HM90 E90AD-D25-2-M16 25 2 29 M16 29 35 60 11.5 41900 + 0.11
 HM90 E90AD-D32-3-M16 32 3 29 M16 40 40 65 5.30 28900 + 0.15
 HM90 E90AD-D40-4-M16 40 4 29 M16 40 40 65 4.00 28900 + 0.20

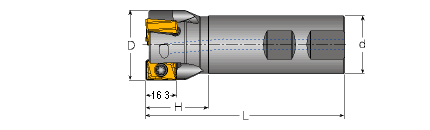

T490 ELN...-16 (HELITANG)
T490 ELN...-16 Концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 32-50 мм

 Обозначение
D
Z
H
L
Тип/d
СОЖ
Пластины
 T490 ELN D32-2-W32-16-C 32 2 40 110 W32 + T490 LNMT...1607...
 T490 ELN D40-3-W32-16-C 40 3 -- 110 W32 +
 T490 ELN D50-4-W40-16-C 50 4 -- 115 W40 +
 Комплектующие элементы:
 инт: SR 14-591
 ключ TORX - BLD T20/M7
 рукоятка - SW6-T

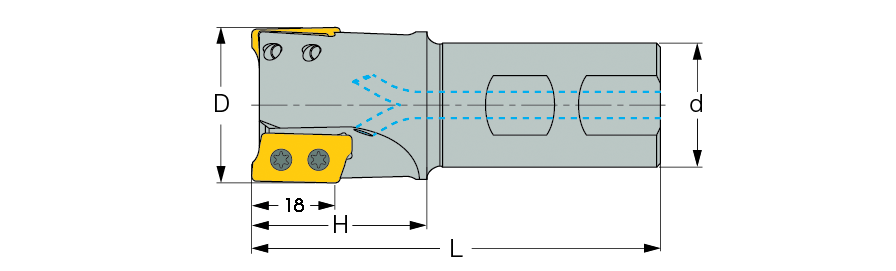

H490 E90AX...-17 (HELIDO)
H490 E90AX...-17 Концевые фрезы с малым окружным шагом

 Обозначение
D
Z
L
H
a°(1)
Тип/d
СОЖ
Пластины
 H490 E90AX D32-2-C32-17 32 2 130 44 6.5 C32 + H490 ANKX 1706...
H490 ANCX 1706...
(1)H490 ANKX 1706R15T-FF..
 H490 E90AX D32-2-W32-17 32 2 95 30 6.5 W32 +
 H490 E90AX D40-3-C32-17 40 3 130 -- 4.4 C32 +
 H490 E90AX D40-3-W32-17 40 3 110 -- 4.4 W32 +
 H490 E90AX D50-4-C32-17 50 4 120 -- 3.8 C32 +
 (1)доступен только с пластиной H490 ANKX 1706R15T-FF

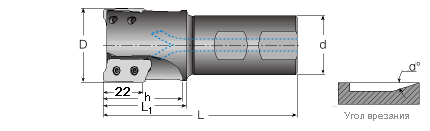

HP E90AT-19 (HELIPLUS)
HP E90AT-19 Диапазон диаметров 25-50 мм

 Обозначение
D
Z
L
H
a°
Тип/d
СОЖ
Kg
 Пластины
 HP E90AT-D25-2-W25-19 25 2 100 40 14 W25 + 0.20 HP AD..19
 HP E90AT-D32-2-W32-19 32 2 105 40 7 W32 + 0.54
 HP E90AT-D32-3-W32-19 32 3 105 40 7 W32 + 0.52
 HP E90AT-D40-2-W32-19 40 2 105 40 6 W32 + 0.62
 HP E90AT-D40-3-W32-19 40 3 105 40 6 W32 + 0.59
 HP E90AT-D50-3-W40-19 50 3 115 45 4 W40 + 1.07
 HP E90AT-D50-4-W40-19 50 4 115 45 4 W40 + 1.02

HP E90AT-CF-19 (HELIPLUS -CLICKFIT)
HP E90AT-CF-19 Фрезерные головки для системы CLICKFIT. Диапазон диаметров 40-50 мм

 Обозначение
D
Z
L
L1
a°
d
СОЖ
Kg
 Пластина
 HP E90AT-D40-2-CF4-19 40 2 95 53 6 CF4 + 0.53 HP AD..19
 HP E90AT-D40-3-CF4-19 40 3 95 53 6 CF4 + 0.49
 HP E90AT-D50-3-CF4-19 50 3 95 53 4 CF4 + 0.65
 HP E90AT-D50-4-CF4-19 50 4 95 53 4 CF4 + 0.62

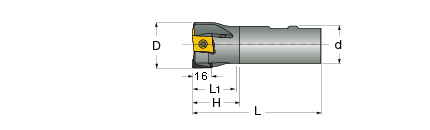

HP E90AT-22 (HELIPLUS)
HP E90AT-22 Диапазон диаметров 32-50 мм

 Обозначение
D
Z
L1
h
L
a°
Тип/d
СОЖ
Kg
 Пластины
 HP E90AT-D32-2-C32-22 32 2 45 -- 130 10.1 C32 + 0.60 HP ADCT 2207PDR
HP ADKT 2207PDTR
HP ADCR 220704PDFR-P
 HP E90AT-D32-2-W32-22 32 2 45 42 105 10.1 W32 + 0.50
 HP E90AT-D40-2-C32-22 40 2 45 -- 130 7.0 C32 + 0.45
 HP E90AT-D40-2-W32-22 40 2 45 -- 105 7.0 W32 + 0.66
 HP E90AT-D50-3-W32-22 50 3 45 -- 105 5.0 W32 + 0.72

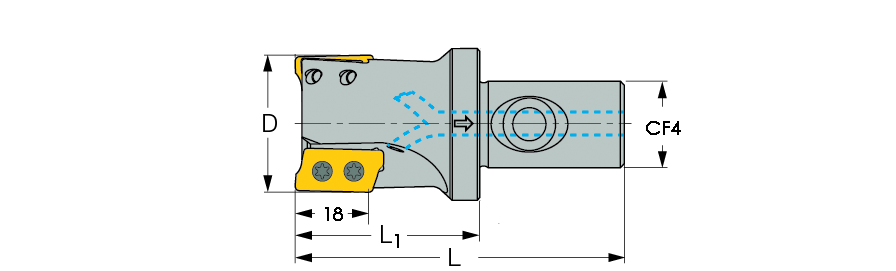

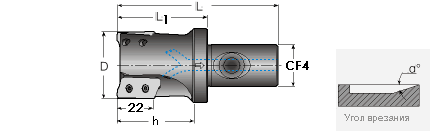

HP E90AT-CF-22 (HELIPLUS -CLICKFIT)
HP E90AT-CF-22 Фрезерные головки для системы CLICKFIT. Диапазон диаметров 32-50 мм

 Обозначение
D
Z
H
L1
L
a°
СОЖ
Kg
 Пластина
 HP E90AT-D32-2-CF4-22 32 2 45 53 95 10.1 + 0.42 HP ADCT 2207PDR
 HP E90AT-D40-2-CF4-22 40 2 45 53 95 7.0 + 0.53 HP ADKT 2207PDTR
 HP E90AT-D50-3-CF4-22 50 3 45 53 95 5.0 + 0.72 HP ADCR 220704PDFR-P

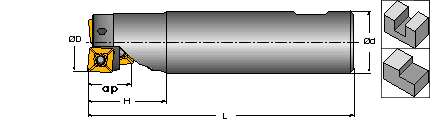

E90XC (HELIQUAD)
E90XC Диапазон диаметров 12-20 мм

 Обозначение
D
Z
Пластины
ap
H
L
Тип/d
СОЖ
Kg
 Пластины
 E90XC D12-06-C12-06 12 1 1 5.8 25 90 C12 0.07 XOMT 06
SOMT 06
 E90XC D12-06-W12-06 12 1 1 5.8 25 80 W12 0.06
 E90XC D16-11-C16-06 16 3 1 11.1 25 100 C16 0.14
 E90XC D16-11-W16-06 16 3 1 11.1 25 90 W16 0.12
 E90XC D20-22-C20-06 20 5 1 22 37 120 C20 + 0.23
 E90XC D20-22-W20-06 20 5 1 22 37 95 W20 + 0.18

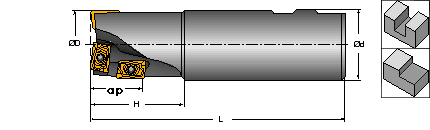

E90AC (HELIMILL)
E90AC Диапазон диаметров 25-50 мм

 Обозначение
D
Z
Пластины
ap
h
H
L
Тип/d
СОЖ
Kg
 E90AC D25-10W25 25 2 1 10 39 40 100 W25 + 0.27
 E90AC D25-20W25 25 3 1 19 49 50 110 W25 + 0.31
 E90AC D32-14W32 32 2 1 14 48 50 130 W32 + 0.61
 E90AC D32-25W32 32 3 1 25 48 50 130 W32 + 0.60
 E90AC D38-25W32 38 5 2 26 -- 50 130 W32 + 0.70
 E90AC D38-38W32 38 7 2 38.5 -- 50 130 W32 + 0.69
 E90AC D50-25W32 50 8 2 26.2 -- 41 130 W32 + 1.30
 E90AC D50-38W40 50 8 2 38.5 -- 43 140 W40 + 1.20

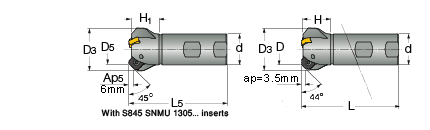

SOE45 8/16 (HELIDO)
SOE45 8/16 Концевые фрезы с диаметром 25-40 мм с углом в плане 45°

 Обозначение
Z
D
D5
D3
H
H1
L
L5
Тип/d
Кг
СОЖ
Пластины
 SOE45 8/16 D025-02-W20R 2 25 22.3 35 30 31.2 100 101.2 W20 0.25 + S845 SNMU/SNHU 1305(1)
ONMU/ONHU 0505
 SOE45 8/16 D032-03-W25R 3 32 29.3 42 30 31.2 100 101.2 W25 0.40 +
 SOE45 8/16 D040-04-W32R 4 40 27.3 50 35 36.2 110 111.2 W32 0.70 +
(1)В случае применения пластин S845 SNMU/SNHU 1305
 Комплектующие элементы:
 инт: SR 11800745
 ключ TORX - BLD IP15/S7
 рукоятка - SW6-T short

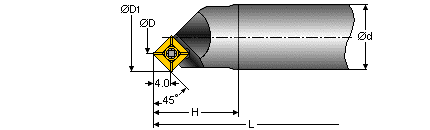

E45X (HELIQUAD)
E45X Диапазон диаметров 6-8 мм

 Обозначение
D
Z
H
D1
L
Тип/d
Kg
Пластины
 E45X D06-C12-06 6 1 19 14.1 80 C12 0.06 XOMT 06
SOMT 06
QOMT 06
 E45X D06-W12-06 6 1 19 14.1 70 W12 0.05
 E45X D08-C16-06 8 1 23 16.1 100 C16 0.14
 E45X D08-W16-06 8 1 23 16.1 80 W16 0.11

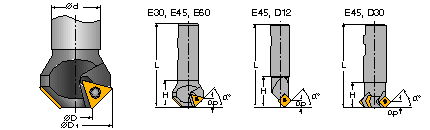

E30, E45, E60 (ISCARMILL)
E30, E45, E60 Диапазон диаметров 12-30 мм

 Обозначение
D
D1
a°
Z
ap
L
H
Тип/d
Kg
 Пластины
 E30 D16-W25 16 40.9 30 3 7 100 36.4 W25 0.42 TPMT 16..
 E45 D12-W20 12 23.2 45 1 5.6 100 30 W20 0.20 SDMT 09..
 E45 D16-W25 15.5 35.9 45 2 9.7 113 33 W25 0.34 TPMT 16..
 E45 D30-W25 29.5 46.1 45 3 7.8 100 35 W25 0.37 SCMT 12..
 E45 D30-W32 29.5 46.1 45 3 7.8 110 35 W32 0.61 SCMT 12..
 E60 D25-W25 25 39.1 60 2 12.3 100 33 W25 0.38 TPMT 16..
