Концевые фрезы
1 - 2 - 3 - 4 - 5 - [Возврат]

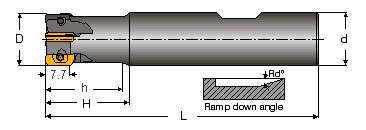

HP E90AN (HELIPLUS)
HP E90AN Диапазон диаметров 10-20 мм

 Обозначение
D
Z
H
h
L
Тип/d
α°
СОЖ
Кг
Пластина
 HP E90AN D10-1-C10-07-C 10 1 20 18 80 10 2.5 + 0.04 HP ANKT 0702..
HP ANCT 0702..
 HP E90AN D12-2-C12-07-C 12 2 18 16.5 80 12 2.7 + 0.06
 HP E90AN D14-2-C14-07-C 14 2 18 16.5 80 14 3.2 + 0.08
 HP E90AN D16-3-W16-07 16 3 21 19.5 85 16 3.2 + 0.12
 HP E90AN D16-3-C16-07-C 16 3 26 24.5 90 16 3.2 + 0.11
 HP E90AN D16-3-C15-07-C-B 16 3 26 24.5 150 15 3.2 0.17
 HP E90AN D16-4-W16-07 16 4 20 24.5 85 15 3.2 + 0.12
 HP E90AN D16-4-C16-07-C 16 4 26 24.5 90 15 3.2 0.11
 HP E90AN D20-4-W20-07 20 4 22 20.5 90 20 2.4 + 0.20
 HP E90AN D20-4-C20-07-C 20 4 22 20.5 110 20 2.4 + 0.25
 HP E90AN D20-4-C19-07-C-B 20 4 22 20.5 160 19 2.4 0.31
 HP E90AN D20-5-W20-07 20 5 22 20.5 90 20 2.4 + 0.20
 HP E90AN D20-5-C20-07-C 20 5 22 20.5 110 20 2.4 0.23
 "В" в конце обозначения - цилиндрический хвостовик может быть укорочен.
 Момент затяжки винта крепления пластины: 62 Hxcm.

HP E90AN (HELIPLUS)
HP E90AN Диапазон диаметров 25-40 мм

 Обозначение
D
Z
H
h
L
Тип/d
α°
СОЖ
Кг
Пластина
 HP E90AN D25-5-W25-07 25 5 24 22.5 95 25 2.0 0.33 HP ANKT 0702..
HP ANCT 0702..
 HP E90AN D25-5-C20-07-C 25 5 24 -- 120 20 2.0 + 0.28
 HP E90AN D25-5-C24-07-C-B 25 5 24 -- 200 24 2.0 + 0.65
 HP E90AN D25-7-W25-07 25 7 24 22.5 95 25 2.0 0.28
 HP E90AN D25-7-C20-07-C 25 7 24 -- 120 20 2.0 + 0.28
 HP E90AN D32-6-W25-07 32 6 30 -- 95 25 1.4 0.38
 HP E90AN D32-6-C25-07-C 32 6 30 -- 130 25 1.4 + 0.48
 HP E90AN D32-6-C31-07-C-B 32 6 30 -- 250 31 1.4 + 1.36
 HP E90AN D32-8-W25-07 32 8 30 -- 95 25 1.4 0.39
 HP E90AN D32-8-C25-07-C 32 8 30 -- 130 25 1.4 + 0.49
 HP E90AN D40-8-W32-07 40 8 30 -- 110 32 1.0 0.72
 HP E90AN D40-8-C32-07 40 8 30 -- 130 32 1.0 + 0.81
 HP E90AN D40-10-W32-07 40 10 30 -- 110 32 1.0 0.74
 HP E90AN D40-10-C32-07 40 10 30 -- 130 32 1.0 + 0.82
 "В" в конце обозначения - цилиндрический хвостовик может быть укорочен.
 Момент затяжки винта крепления пластины: 62 Hxcm.

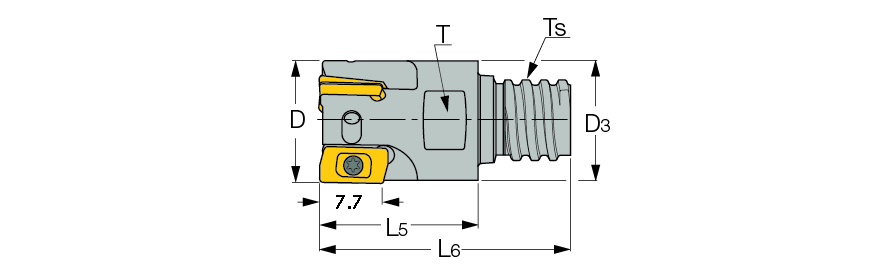

HP E90AN-M (HELIPLUS - FLEXFIT)
HP E90AN-M Диапазон диаметров 12-32 мм

 Обозначение
D
Z
Ts
L6
L5
α°
СОЖ
Кг
Пластина
 HP E90AN D12-2-M8 12 2 M8 35.5 18 2.7 + 0.015 HP ANKT 0702..
HP ANCT 0702..
 HP E90AN D16-3-M10 16 3 M10 48 28 3.2 + 0.064
 HP E90AN D20-4-M10 20 4 M10 50 30 2.4 + 0.055
 HP E90AN D25-5-M12 25 5 M12 57 35 2 + 0.092
 HP E90AN D32-6-M16 32 6 M16 60 35 1.4 + 0.176
 Момент затяжки винта крепления пластины: 62 Hxcm.

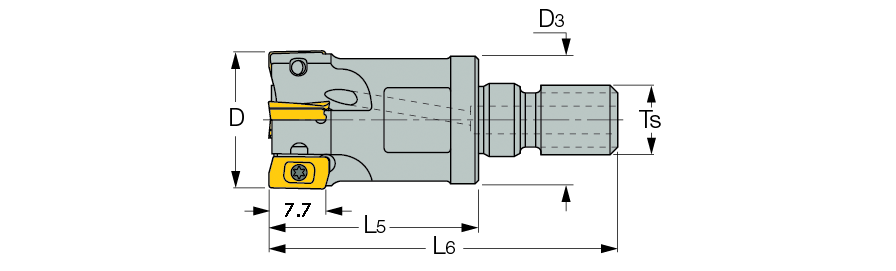

HP E90AN-MM (HELIPLUS - MULTI-MASTER)
HP E90AN-MM Фрезерные головки для системы MULTI-MASTER

 Обозначение
D
Z
L6
α°
L5
Ts
T(1)
D3
Пластина
Кг
 HP E90AN-D10-1-MMT06 10 1 20.00 2.5 13.4 T06 8 8.93 HP ANKT 0702..
HP ANCT 0702..		 0.03
 HP E90AN-D12-2-MMT08 12 2 24.45 2.7 18.5 T08 10 10.60 0.01
 HP E90AN-D16-3-MMT10 16 3 31.75 3.2 20.0 T10 13 14.95 0.03
 HP E90AN-D16-4-MMT10 16 4 31.75 3.2 20.0 T10 13 14.95 0.03
 HP E90AN-D20-4-MMT12(2) 20 4 35.30 2.4 21.5 T12 16 18.40 0.05
 HP E90AN-D20-5-MMT12(2) 20 5 35.30 2.4 21.5 T12 16 18.40 0.05
(1) Размер ключа.

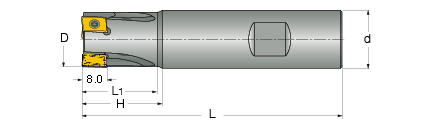

T490 E90LN (HELITANG)
T490 E90LN Концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 16-40 мм

 Обозначение
D
Z
H
L
Тип/d
Пластина
СОЖ
 T490 E90LN D16-2-C15-08-B 16 2 40 150 C15 T490 LNHT 0804 +
 T490 E90LN D16-2-C16-08 16 2 26 90 C16
 T490 E90LN D16-2-C16-08-C 16 2 26 90 C16 +
 T490 E90LN D16-2-W16-08 16 2 26 85 W16
 T490 E90LN D16-2-W16-08-C 16 2 26 85 W16 +
 T490 E90LN D20-2-C19-08-B 20 2 40 160 C19 +
 T490 E90LN D20-2-C20-08-С 20 2 26 110 C20 +
 T490 E90LN D20-2-W20-08-С 20 2 26 90 W20 +
 T490 E90LN D20-3-C20-08 20 3 26 110 C20
 T490 E90LN D20-3-C20-08-C 20 3 26 110 C20 +
 T490 E90LN D20-3-W20-08 20 3 26 90 W20
 T490 E90LN D20-3-W20-08-C 20 3 26 90 W20 +
 T490 E90LN D25-3-C24-08-B 25 3 40 200 C24 +
 T490 E90LN D25-3-C25-08-C 25 3 26 120 C25 +
 T490 E90LN D25-3-W25-08-C 25 3 26 95 W25 +
 T490 ELN D25-4-C25-08 25 4 26 120 C25
 T490 ELN D25-4-C25-08-C 25 4 26 120 C25 +
 T490 ELN D25-4-W25-08- 25 4 26 95 W25
 T490 E90LN D25-4-W25-08-C 25 4 26 95 W25 +
 T490 E90LN D32-3-C31-08-B 32 3 40 200 C31 +
 T490 E90LN D32-3-C32-08-C 32 3 30 130 C32 +
 T490 E90LN D32-3-W32-08-C 32 3 30 110 W32 +
 T490 E90LN D32-5-C32-08-C 32 5 30 130 C32 +
 T490 E90LN D32-5-W32-08-C 32 5 30 110 W32 +
 T490 E90LN D40-4-C32-08-C 40 4 30 130 C32 +
 T490 E90LN D40-4-W32-08-C 40 4 30 110 W32 +
 T490 E90LN D40-6-C32-08-C 40 6 30 130 C32 +
 T490 E90LN D40-6-W32-08-C 40 6 30 110 W32 +
 Запчасти:
 крепежный винт: для D=16мм SR 10502813-HGSM, для D>=20мм SR 10502813-HG-M
 ключ - IP-7/51
 "В" в конце обозначения - цилиндрический хвостовик может быть укорочен.

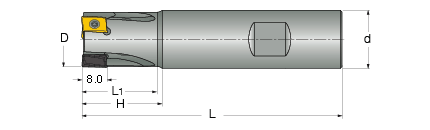

T490 ELN...-08 (HELITANG)
T490 ELN...-08 Концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 16-32 мм

 Обозначение
D
Z
L1
L
Тип/d
СОЖ
Пластины
 T490 ELN D16-2-C15-08-B 16 2 40 150 C15 + T490 LNMT...08 T490
LNHT...08
 T490 ELN D16-2-C16-08-C 16 2 26 90 C16 +
 T490 ELN D16-2-W16-08-C 16 2 26 85 W16 +
 T490 ELN D20-2-C19-08-B 20 2 40 160 C19 +
 T490 ELN D20-3-C20-08-C 20 3 26 110 C20 +
 T490 ELN D20-3-W20-08-C 20 3 26 90 W20 +
 T490 ELN D25-3-C24-08-B 25 3 40 200 C24 +
 T490 ELN D25-3-C25-08-C 25 3 26 120 C25 +
 T490 ELN D25-4-C25-08-C 25 4 26 120 C25 +
 T490 ELN D25-4-W25-08-C 25 4 26 95 W25 +
 T490 ELN D32-5-C32-08-C 32 5 30 130 C32 +
 T490 ELN D32-5-W32-08-C 32 5 30 110 W32 +
 Запчасти:
 крепежный винт: для D=16мм SR 10502813-HGSM, для D>=20мм SR 10502813-HG-M
 ключ - IP-7/51

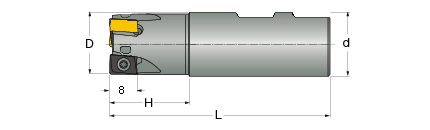

H490 E90AX...-09 (HELIDO)
H490 E90AX...-09 Концевые фрезы с двусторонними сменными многогранными пластинами.
Диапазон диаметров 16-32 мм

 Обозначение
D
Z
L
L1
Тип/D
СОЖ
Пластины
 H490 E90AX D16-2-C16-09 16 2 90 26 C16 + H490 ANKX 0904...
 H490 E90AX D16-2-W16-09 16 2 85 26 W16 +
 H490 E90AX D20-3-C20-09 20 3 90 26 C20 +
 H490 E90AX D20-3-W20-09 20 3 110 26 W20 +
 H490 E90AX D25-4-C25-09 25 4 95 26 C25 +
 H490 E90AX D25-4-W25-09 25 4 120 26 W25 +
 H490 E90AX D32-5-C32-09 32 5 130 30 C32 +
 H490 E90AX D32-5-W32-09 32 5 110 30 W32 +
 Запчасти:
 крепежный винт: SR 14-505/HG
 ключ - T-8/53
