Концевые фрезы
1 - 2 - 3 - 4 - 5 - [Возврат]

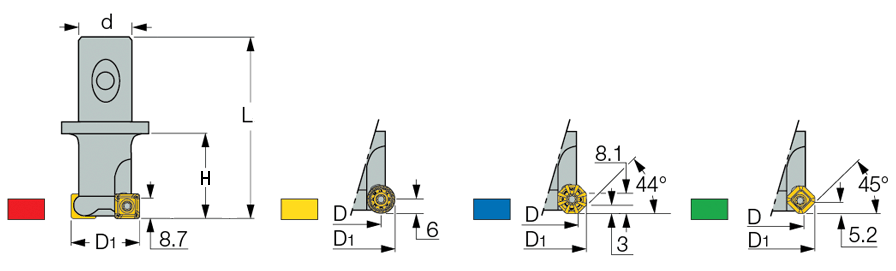

ERCM...CP12 (CHAMMILL)
ERCM...CP12 4 варианта устанавливаемых пластин. Диапазон диаметров 32-40 мм

 Обозначение
Тип/d
z
Kg
L
øD
øD1
H
a°

  Пластины
 ERCM D32-C25-CP12 C25 2 0.8 180 20.0 32.0 40.0 10.0   1  R90MT 1205
20 32.7 40.3 11.1   2  R90MT 43
22.8 33.8 40.9 13.0    S45MT 1106
24.6 31.4 39.8 9.3    O45MT 050505
-- 30.8 39.5 10.4    S90MT 1106
 ERCM D32-C32-CP12 C32 2 1.4 230 20.0 32.0 40.0 10.0   1  R90MT 1205
20.0 32.7 40.3 11.1   2  R90MT 43
22.8 33.8 40.9 13.0    S45MT 1106
24.6 31.4 39.8 9.3    O45MT 050505
-- 30.8 39.5 10.4    S90MT 1106
 ERCM D40-C32-CP12 C32 3 1.5 200 28.0 40.0 40.0 6.5   1  R90MT 1205
28.0 40.7 40.3 7.0   2  R90MT 43
30.8 41.8 40.9 8.6    S45MT 1106
32.6 39.4 39.8 5.9    O45MT 050505
-- 38.8 39.5 6.0    S90MT 1106
 (1) R90MT 1205-RM
 (2) R90MT 43-RM (ø12.7)

ERCM-M (Модульные) (CHAMMILL)
ERCM-M 4 варианта устанавливаемых пластин. Диапазон диаметров 32-40 мм
 Фрезерная
головка		 Хвостовик Размеры в сборе

ød
z
L
øD
øD1
H
a°

  Пластины
 ERCM D32-M16-12 S M16-L95-C32 32 2 138 20.0 32.0 40.0 10.0   1  R90MT 1205
20.0 32.7 40.3 11.1   2  R90MT 43
22.8 33.8 40.9 13.0    S45MT 1106
24.6 31.4 39.8 9.3    O45MT 050505
-- 30.8 39.5 10.4    S90MT 1106
S M16-L230-C32 32 2 273 20.0 32.0 40.0 10.0   1  R90MT 1205
20.0 32.7 40.3 11.1   2  R90MT 43
22.8 33.8 40.9 13.0    S45MT 1106
24.6 31.4 39.8 9.3    O45MT 050505
-- 30.8 39.5 10.4    S90MT 1106
 ERCM D40-M16-12 S M16-L95-C32 32 3 138 28.0 40.0 40.0 6.5   1  R90MT 1205
28.0 40.7 40.3 7.0   2  R90MT 43
30.8 41.8 40.9 8.6    S45MT 1106
32.6 39.4 39.8 5.9    O45MT 050505
-- 30.8 39.5 6.0    S90MT 1106
S M16-L230-C32 32 3 273 28.0 40.0 40.0 6.5   1  R90MT 1205
28.0 40.7 40.3 7.0   2  R90MT 43
30.8 41.8 40.9 8.6    S45MT 1106
32.6 39.4 39.8 5.9    O45MT 050505
-- 30.8 39.5 6.0    S90MT 1106
 (1) R90MT 1205-RM
 (2) R90MT 43-RM (ø12.7)

ECM (CHAMMILL)
ECM 4 варианта устанавливаемых пластин. Диапазон диаметров 32-40 мм

 Обозначение
Тип/d
z
Kg
L
øD
øD1
H
a°

  Пластины
 ECM D032-W25-11 W25 3 0.4 100 32 -- 40.0 10.3    S90MT 1106
21.2 33.2 40.5 9.0   1  R90MT 1205
21.2 33.9 40.8 10.6   2  R90MT 43
25.8 32.6 40.3 9.0    O45MT 050505
24 35 41.4 12.8    S45MT 1106
 ECM D032-C32-11 C32 3 0.8 130 32 -- 35 10.3    S90MT 1106
21.2 33.2 35.5 9.0   1  R90MT 1205
21.2 33.9 35.8 10.6   2  R90MT 43
25.8 32.6 35.3 9.0    O45MT 050505
24.0 35.0 36.4 12.8    S45MT 1106
 ECM D040-W32-11 W32 4 0.7 105 40 -- 40.0 5.9    S90MT 1106
29.2 41.2 40.5 6.0   1  R90MT 1205
29.2 41.9 40.8 6.9   2  R90MT 43
33.8 40.6 40.3 5.8    O45MT 050505
32.0 43.0 41.4 8.4    S45MT 1106
 ECM D040-C32-11 C32 4 0.8 130 40 -- 30.0 5.9    S90MT 1106
29.2 41.2 30.5 6.0   1  R90MT 1205
29.2 41.9 30.8 6.9   2  R90MT 43
33.8 40.6 30.3 5.8    O45MT 050505
32.0 43.0 31.4 8.4    S45MT 1106
 (1) R90MT 1205-RM
 (2) R90MT 43-RM (ø12.7)

ECM-CF4 (CHAMMILL -CLICKFIT)
ECM-CF4 Фрезы CHAMMILL с системой зажима CLICKFIT

 Обозначение
Z
L
øD
øD1
H
a°
d

  Пластины
 ECM D032-CF4 3 90 32.0 -- 40.0 10.3 CF4    S90MT 1106
21.2 33.2 40.5 9.0   1  R90MT 1205
21.2 33.9 40.8 10.6   2  R90MT 43
25.8 32.6 40.3 9.0    O45MT 050505
24 35 41.4 12.8    S45MT 1106
 ECM D040-CF4 4 90 40.0 -- 40.0 5.9 CF4    S90MT 1106
29.2 41.2 40.5 6.0   1  R90MT 1205
29.2 41.9 40.8 6.9   2  R90MT 43
33.8 40.6 40.3 5.8    O45MT 050505
32.0 43.0 41.4 8.4    S45MT 1106
 ECM D050-CF4 5 95 50.0 -- 45.0 3.9 CF4    S90MT 1106
39.2 51.2 45.5 4.2   1  R90MT 1205
39.2 51.9 45.8 4.9   2  R90MT 43
43.8 50.6 45.3 4.0    O45MT 050505
42.0 53.0 46.4 5.9    S45MT 1106
 (1) R90MT 1205-RM
 (2) R90MT 43-RM (ø12.7)

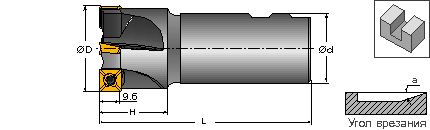

E90SP (HELIQUAD)
E90SP Диапазон диаметров 25-40 мм

 Обозначение
D
Z
H
a°
L
Тип/d
Kg
  Пластины
 E90SP-D25-C25-10  25  2 32 3.0 110 C25 0.36 SPMT 1004..-HQ
XPMT 1004..-HQ
QPMR 1004..-HQ
QPMT 1004..-PDTN
 E90SP-D25-W25-10  25  2 32 3.0 95 W25 0.30
 E90SP-D32-C32-10  32  3 32 2.0 130 C32 0.73
 E90SP-D32-W25-10  32  3 31 2.0 95 W25 0.35
 E90SP-D40-C32-10  40  4 32 1.5 130 C32 0.79
 E90SP-D40-W32-10  40  4 32 1.5 100 W32 0.60
 E90SP-D50-C32-10  50  6 30 130 C32 0.89
 E90SP-D63-C32-10  63  7 30 130 C32 1.00

T290 ELN...-10 (SUMOMILL)
T290 ELN...-10 Концевые фрезы с тангенциальным креплением пластин. Диапазон диаметров 20-40 мм

 Обозначение
D
Z
L
H
Type\d
a°
СОЖ
Пластины
 T290 ELN D20-02-C20-10 20 2 110 27 C20 4 + T290 LNMT 10040STR
 T290 ELN D20-03-C20-10 20 3 110 27 C20 4 +
 T290 ELN D25-04-C25-10 25 4 120 28 C25 2.2 +
 T290 ELN D32-05-C32-10 32 5 130 30 C32 1.6 +
 T290 ELN D40-06-C32-10 40 6 130 30 C32 1.2 +
 Запчасти:
 крепежный винт - SR 10504970
 ключ - BLD 15/M7
 рукоять - SW6T short
