Система BT
|
|
Система BT |
| 1 2 3 4 5 Возврат |
|

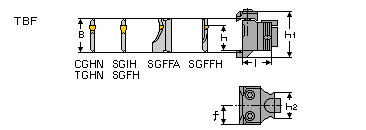

Toolink Сменные головки для резцов |
|
|
|
| _-TBF | ||||||||||
h |
B |
Обозначение |
l |
h1 |
h2 |
f |
Резцы |
|||
| 25 | 32 | 25 TBF-32 | 29 | 46 | 25 | 19 | CGHN-D/S/DG | SGFHR/L-T | ||
| 32 | 32 | 32 TBF-32 | 33.5 | 47 | 32 | 19 | TGHN-D/S | SGFFA | ||
|
Выбирайте резец по параметру "В" Hex-ключ HW 5 поставляется с каждым резцом. |
|

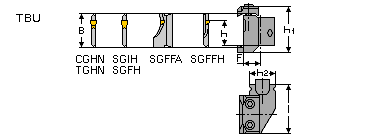

Toolink Сменные головки для резцов |
|
|
|
| _-TBU | ||||||||||
h |
B |
Обозначение |
l |
h1 |
h2 |
f |
Резцы |
|||
| 25 | 32 | 25 TBU-32R/L | 48 | 46 | 25 | 17.5 | DGFH | GFFH | ||
| 32 | 32 | 32 TBU-32R/L | 48 | 47 | 32 | 20.6 | SGFH/R/L | HFFR/L-T | ||
|
Выбирайте резец по параметру "В" Hex-ключ HW 5 поставляется с каждым резцом. |

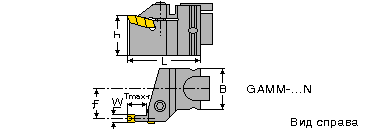

| Блоки для внешней прорезки и точения | |
|
|
| _-GHDR/L | ||||||||||
Wдиапазон |
B |
Обозначение |
h |
l |
f |
T |
Пластины |
|||
| 2.8-4 | 25 | 25 GHDR/L-3 | 25 | 43 | 18.1 | 9 |
GIP, GIF, GIPA, GIMF GIM, GIMY, GIPA, GDMF |
|||
| 4-6.4 | 25 | 25 GHDR/L-4 | 25 | 44 | 17.5 | 10 | ||||
| 4-6.4 | 32 | 32 GHDR/L-4 | 32 | 47 | 22.0 | 10 | ||||
| 6.6-8.3 | 32 | 32 GHDR/L-8 | 32 | 58.2 | 20.9 | 25 | GIF-8, GDMY-8/GDMU-8 | |||
|

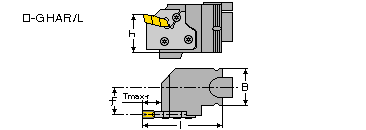

Toolink Блоки для оправок |
|
|
|
| _-GHAR/L | ||||||||||
B |
Обозначение |
р |
Т |
Оправки |
||||||
| 25 | 25 GHAR/L | 25 | 10 | GADM GAMM |
||||||
| 32 | 32 GHAR/L | 32 | 10 | |||||||
|

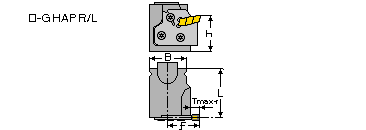

Toolink Блоки для оправок |
|
|
|
| _-GHAPR/L | ||||||||||
B |
Обозначение |
р |
Т |
Оправки |
||||||
| 25 | 25 GHAPR/L | 25 | 10 | GADM, GAMM | ||||||
| Координаты режущей кромки | ||||||||||
Обозначение |
25-GHAR/L | 32-GHAR/L | 25-GHAPR/L | 32-GHAPR/L | ||||||
| l | f | l | f | l | f | l | f | |||
| GADM 3N-2 | 48 | 18.2 | 53 | 22.9 | 33.7 | 26.5 | 38.7 | 31 | ||
| GADM 3N | 48 | 18.2 | 53 | 22.9 | 33.7 | 26.5 | 38.7 | 31 | ||
| GADM 4N | 48 | 18.6 | 53 | 23.3 | 34.1 | 26.5 | 39.1 | 31 | ||
| GADM 5N | 48 | 19.0 | 53 | 23.7 | 34.5 | 26.5 | 39.5 | 31 | ||
| GAMM 3N | 48 | 18.2 | 53 | 22.9 | 33.7 | 26.5 | 38.7 | 31 | ||
| GAMM 3R/L | 48 | 18.7 | 53 | 23.4 | 34.2 | 26.5 | 39.2 | 31 | ||
| GAMM 5R/L | 48 | 19.6 | 53 | 24.3 | 35.1 | 26.5 | 40.1 | 31 | ||
|

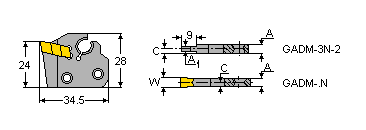

Toolink Оправки для прорезки и точения |
|
|
|
| GADM | ||||||||||
W |
Обозначение |
A |
A1 |
C |
Toolink |
Пластины |
||||
| 2.6-3.6 | GADM 3N-2 | 3.2 | 2.0 | 1.6 | _-GHAR/L _-GHAPR/L |
GIP, GIF, GIPA GIM, GIMF, GIMY |
||||
| 3.5-4.8 | GADM 3N | 3.2 | 3.2 | 1.6 | ||||||
| 4.8-5.8 | GADM 4N | 4.0 | 4.0 | 2.0 | ||||||
| 5.2-6.4 | GADM 5N | 4.8 | 4.8 | 2.4 | ||||||
| Головки Quick-Change |
|

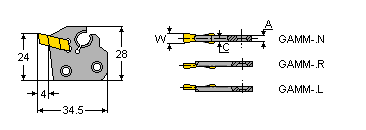

Toolink Оправки для радиальной и торцевой прорезки |
|
|
|
| GAMM | ||||||||||
W |
Обозначение |
A |
C |
Toolink |
Пластины |
|||||
| <=5 | GAMM 3N | 3.2 | 1.6 | _-GHAR/L | _-GHAPR/L |
GIP, GIF, GIG, GIPA GIM, GIMF, GIP/F-D/G GIMY |
||||
| <=3.8 | GAMM 3R | 3.2 | 1.1 | _-GHAR | _-GHAPL | |||||
| <=3.8 | GAMM 3L | 3.2 | 1.1 | _-GHAL | _-GHAPR | |||||
| <=6.4 | GAMM 5R | 4.8 | 1.8 | _-GHAR | _-GHAPL | |||||
| <=6.4 | GAMM 5L | 4.8 | 1.8 | _-GHAL | _-GHAPR | |||||
| Головки Quick-Change |

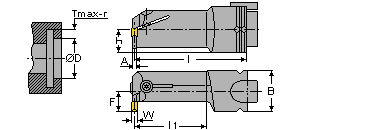

| Сменные головки для внутренней обработки | |
|
|
| _-GHIR/L | |||||||||||
Обозначение |
øDmin |
Tmax |
l |
l1 |
B |
h |
f |
A |
Винт |
Wдиапазон |
Пластина |
| 25B GHIR/L-13-2(1)* | 12.7 | 2.5 | 70 | 25 | 25 | 14.8 | 6.2 | -- | SR-16-236 | 2.4 max. | GMP |
| 25B GHIR/L-16-3* | 16.0 | 3.0 | 70 | 30 | 25 | 14.8 | 7.8 | -- | SR-16-212 | 3.1 max. | |
| 25B GHIR/L-20-3 | 20.0 | 4.5 | 70 | 43 | 25 | 14.8 | 9.8 | 1.4 | SR-76-1021 | 3.2 max. | GIPI GIFI |
| 25B GHIR/L-20-4 | 20.0 | 4.5 | 70 | 40 | 25 | 14.8 | 9.8 | 2.6 | SR-76-1021 | 3-4.3 | |
| 25B GHIR/L-25-4 | 25.0 | 5.5 | 70 | 44 | 25 | 14.8 | 12.2 | 2.6 | SR-76-1022 | 3-4.3 | |
| 25B GHIR/L-30-6 | 30.0 | 6.5 | 70 | 45 | 25 | 14.8 | 14.6 | 3.6 | SR-76-1022 | 4-6.4 | |
| 32B GHIR/L-13-2(1)* | 12.7 | 2.5 | 80 | 25 | 32 | 18.3 | 6.2 | -- | SR-16-236 | 2.4 max. | GMP |
| 32B GHIR/L-16-3* | 16.0 | 3.0 | 80 | 30 | 32 | 18.3 | 7.8 | -- | SR-16-212 | 3.1 max. | |
| 32B GHIR/L-20-3 | 20.0 | 4.5 | 80 | 43 | 32 | 18.3 | 9.8 | 1.4 | SR-76-1021 | 3.2 max. | GIPI GIFI |
| 32B GHIR/L-20-4 | 20.0 | 4.5 | 80 | 40 | 32 | 18.3 | 9.8 | 2.6 | SR-76-1021 | 3-4.3 | |
| 32B GHIR/L-25-4 | 25.0 | 5.5 | 86 | 50 | 32 | 18.3 | 12.2 | 2.6 | SR-76-1022 | 3-4.3 | |
| 32B GHIR/L-30-6 | 30.0 | 6.5 | 86 | 50 | 32 | 18.3 | 14.6 | 3.6 | SR-76-1022 | 4-6.4 | |
| 32B GHIR/L-30-408 | 30.0 | 8.0 | 95 | 60 | 32 | 18.3 | 14.7 | 2.6 | SR-76-1022 | 3-4.3 | GIPI |
| 32B GHIR/L-38-610 | 38.0 | 10.0 | 95 | 60 | 32 | 18.3 | 18.7 | 3.6 | SR-76-1022 | 4-6.4 | GIFI |
|
Ключ: (1) Tоrx-ключ T-15/5. Другие блоки: Tоrx-ключ T-20/5 * по заказу |
