СИСТЕМА HSK
|
|
СИСТЕМА HSK |
| 1 2 3 4 5 Возврат |
|

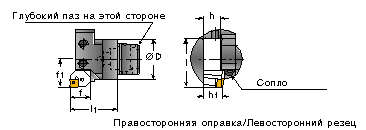

Блоки для наружных резцов |
|
|
|
| HSK-ADE | ||||||||||
Обозначение |
øD |
f1 |
l1 |
h1 |
Резцы(1) |
f |
l |
h |
||
| HSK40C ADE-20R/L | 40 | 27 | 50 | 20 |
MWLNR/L 2020-06-AD PQLNR/L 2020-12-AD |
25 | 67 | 20 | ||
| HSK50C ADE-20R/L | 50 | 35 | 60 | 20 |
PQFNR/L 2020-12-AD SER/L 2020-16-AD |
|||||
|
Приспособления: винты SR M8x10, M10x20 DIN 912, ключи HW 8.0, HW 4.0 (1) Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы с укороченной длиной хвостовика. |
|

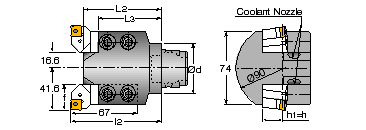

Блоки для наружных резцов |
|
| HSK-ADES | ||||||||||
Обозначение |
øD |
f1 |
l1 |
a1 |
a2 |
h1 |
Обозначение резцов(1) |
f |
l |
h |
| HSK40C ADES-20 | 40 | 41.6 | 88 | 61 | 75 | 20 |
MWLNR/L 2020-06-AD PQLNR/L 2020-12-AD |
25 | 67 | 20 |
| HSK50C ADES-20 | 50 | 41.6 | 90.5 | 63.5 | 77.5 | 20 |
PQFNR/L 2020-12-AD SER/L 2020-16-AD |
25 | 67 | 20 |
|
(1) Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы с укороченной длиной хвостовика. |
|

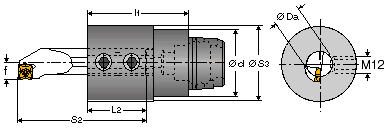

Блоки для расточных резцов |
|
|
|
| HSK-ADI | ||||||||||
Обозначение |
øD |
ød1 |
l1(1) |
f |
l |
øD2 |
L2 |
Обозначение резцов |
||
| HSK50C ADI-20 HSK50C ADI-25 |
50 50 |
20 25 |
100 120 |
13 17 |
75 85 |
55 60 |
49 60 |
A20 SQLCR 09-AD A25 SQLCR 09-AD A20 PQLNR 09-AD A25 PQLNR 12-AD SIR 0020-16 AD SIR 0025-16 AD |
||
|
Расточные резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы с укороченной длиной хвостовика. (1) Расточные резцы SIR/L-AD короче на 20 мм. |
|

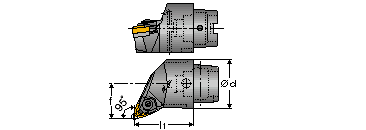

Резцы для внешнего точения |
|
|
|
| HSK-PQLNR/L | ||||||||||
Обозначение |
ød |
f |
l1 |
T |
Пластины |
|||||
| HSK50A PQLNR/L-09 | 50 | 35 | 60 | 8 | QNMG 0904... | |||||
| HSK50A PQLNR/L-12 | 50 | 35 | 60 | 10 | QNMG 1204... | |||||
|

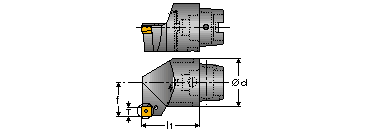

Резцы для внешнего точения |
|
|
|
| HSK-MWLNR/L | ||||||||||
Обозначение |
ød |
f |
l1 |
Пластины |
||||||
| HSK50A MWLNR/L-08W | 50 | 35 | 60 | WNMG_ 0804... | ||||||
|

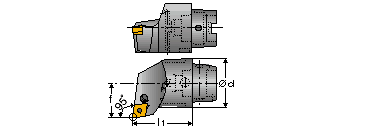

Резцы для наружного точения |
|
|
|
| HSK-PCLNR/L | ||||||||||
Обозначение |
ød |
f |
l1 |
Пластины |
||||||
| HSK 50A PСLNR/L-12 | 50 | 35 | 60 | CNM_ 1204 | ||||||
|

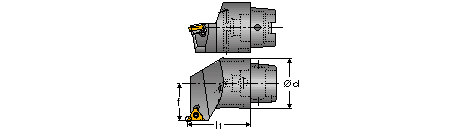

Резцы для наружного резьбонарезания |
|
|
|
| HSK-SER/L | ||||||||||
Обозначение |
ød |
f |
l1 |
Пластины |
||||||
| HSK50A SER/L-16 | 50 | 35 | 60 | 16 ER/L... | ||||||
|

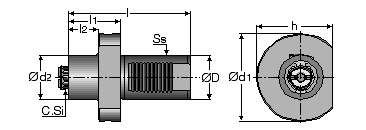

HSK VDI зажимное устройство для хвостовика |
|
| CLM-VDISL | ||||||||||
Обозначение |
øD |
ød1 |
ød2 |
l |
l1 |
l2 |
h |
|||
| CLM VDISL40 HSK 50A | 40 | 83 | 50 | 123 | 60 | 34 | 74 | |||
| CLM VDISL50 HSK 50A | 50 | 98 | 50 | 138 | 60 | 34 | 84 | |||
|

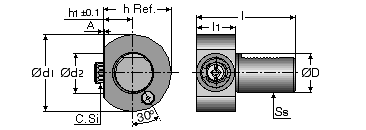

HSK перпендикулярное зажимное устройство для хвостовика |
|
| CLM-VDIAL | ||||||||||
Обозначение |
øD |
ød1 |
ød2 |
l |
l1 |
h |
h1 |
A |
||
| CLM VDIAL40 HSK50A | 40 | 78 | 51 | 113 | 50 | 84 | 53 | 1.5 | ||
| CLM VDIAL50 HSK50A | 50 | 98 | 51 | 128 | 50 | 89 | 40 | 1.5 | ||
|

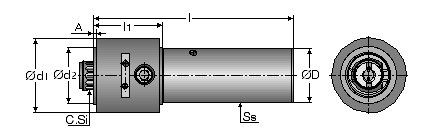

HSK цилиндрическое зажимное устройство для хвостовика |
|
| CLM-RND | ||||||||||
Обозначение |
øD |
ød1 |
ød2 |
l |
l1 |
A |
||||
| CLM RND50 HSK50A | 50 | 65 | 50 | 180 | 60 | 3 | ||||
|

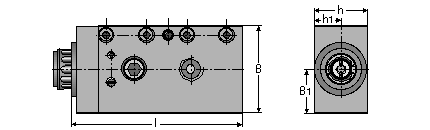

HSK угловое зажимное устройство для хвостовика |
|
| CLM-SQ | ||||||||||
Обозначение |
B |
h |
l |
B1 |
h1 |
|||||
| CLM SQ64 HSK50A | 63.5 | 50.8 | 127 | 31.75 | 25.4 | |||||
