Coromant CaptoTM

1 2 3 4 5 Возврат

Блоки для оправок

C-GHAD

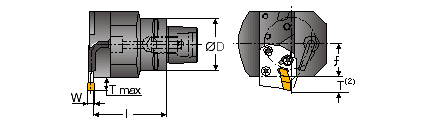

T	Обозначение	øD	l	f	Оправки
10	C4 GHAD	40	55	18	GAD, GAM, DGAD
10	C5 GHAD	50	60	23
10	C6 GHAD	63	70	29

Приспособления: винты SR-14-519, SR-16-212, ключ: T-20/5 Охладитель: Тело: EZA-125, сопло: EZ-125 Винт: SR-76-1022.

Блоки для наружного точения

C-GHAPD

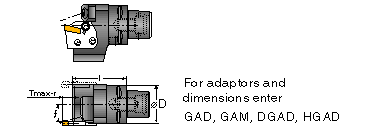

Wдиапазон	T(2)	Обозначение	øD	l	f	Пластина
2.8-4.0	9	C4 GHAPD	40	55	25	GAD, GAM, DGAD
4.0-5.0	10	C5 GHAPD	50	60	25
4.0-5.0	10	C6 GHAPD	63	70	33

Приспособления: винты SR-14-519, SR-16-212, ключ: T-20/5 Охладитель: Тело: EZA-125, сопло: EZ-125 Винт: SR-76-1022.

Блоки для оправок

C-GHAD-8

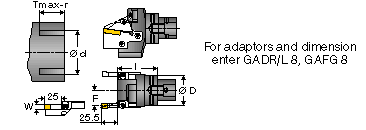

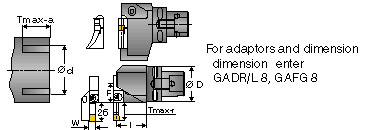

Обозначение	øD	l	f	W	d	Tmax	Оправки
C5 GHAD-8	50	65	26	8	80-115 105-160 155-510	15-23 22-25 23-25	GAFG-...R/L-8 GADR/L-8
C6 GHAD-8	63	65	32.5	8

Приспособления: винты SR-14-519, SR-M6x20 Torx-ключ: T-20/5, Hex-ключ: HW 5 Охладитель: Тело: EZA-125, сопло: EZ-125 Винт: SR-76-1022.

Блоки для оправок

C-GHAPR/L-8

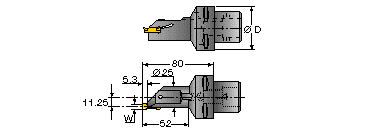

Обозначение	øD	l	f	ød	Tmax	Оправки
C5 GHAPR/L-8	50	64	26	80-115 105-110 155-510	15-23 22-25 23-25	GAFG-...R/L-8 GADR/L-8
C5 GHAPR/L-8	63	75	33

Приспособления: винты SR-14-519/SR-M6x20 Torx-ключ: T-20/5 Cопло: EZ-125

Блоки для резцов

C-TBU

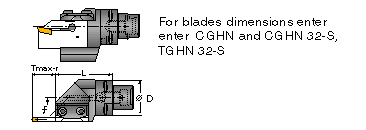

Обозначение	øD	l	f	Резцы
C4 TBU-32R/L	40	60	21	CGHN 32-...S TGHN 32-...S
C5 TBU-32R/L	50	64	30
C6 TBU-32R/L	60	70	38

Приспособления: винт: SR-M6x25 Ключ: HW 5 Зажим: BKU 176-307 Cопло: EZ-125+pipe: EZP5

Блоки для внутренних торцевых оправок

C-HAD

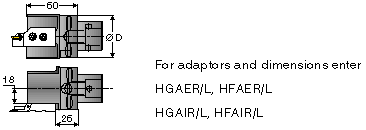

Обозначение	øD	Оправки
C4 HAD	40	HFAER/L, HFAIR/L HGAER/L, HGAIR/L
C5 HAD	50
C6 HAD	60

Приспособления: винт: SR-14-519 Torx-ключ: Т-20

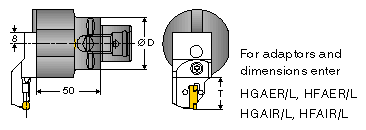

Блоки для торцевых оправок

C-HAPR/L
Обозначение	øD	Оправки
C4 HAPR/L	40	HFAER/L, HFAIR/L HGAER/L, HGAIR/L
C5 HAPR/L	50

Приспособления: винт: SR-14-519 Torx-ключ: Т-20

Резцы для внутренней прорезки и точения

C-HFIR/L-MC
Обозначение	øD	Оправки
C4 HFIR/L-MC	40	HFPR/L GRIP W=3, 4, 5, 6
C5 HFIR/L-MC	50

Приспособления: винт: SR-M5x16 Hex-ключ: HW 4 Сопло: EZP-5

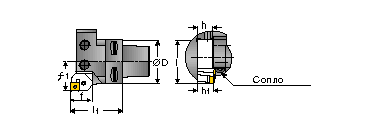

Блоки для внешних резцов

C-ADE

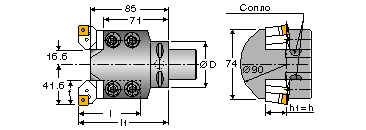

Обозначение	øD	l1	f1	h1	Обозначение резца(2)	l	f	h
C4 ADE-20R/L	40	35	54	20	MWLNL 2020-06-AD PQLNL 2020-12-AD PQFNL 2020-12-AD SEL 2020-16-AD	25	67	20
C5 ADE-20R/L	50	35	60	20

Приспособления: винты SR-M8x10, M10x20 DIN 912 Ключи: HW 8.0, HW 4.0 (2) Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы укороченной длины.

Блоки для наружных резцов

C-ADES
Обозначение	øD	l1	f1	h1	Обозначение резца(2)	l	f	h
C4 ADES-20	40	41.6	98	20	MWLNL 2020-06-AD PQLNL 2020-12-AD PQFNL 2020-12-AD SEL 2020-16-AD	25	67	20
C5 ADES-20	50	41.6	98	20

(2) Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие расточные резцы укороченной длины.

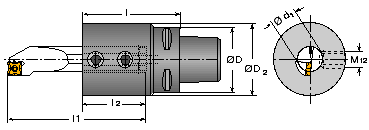

Блоки для расточных резцов

C-ADI
Обозначение	øD	l	l2	f	ød1	l1(3)	øD2	Обозначение резца
C4 ADI-20	40	70	49	13	20	100	55	A-MWLNR..-AD A-PQLNR..-AD A-SQLNR..-AD SIR...-AD
C4 ADI-25	40	80	60	17	25	120	60
C5 ADI-20	50	75	49	13	20	100	55
C5 ADI-25	50	85	60	17	25	120	60

Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы укороченной длины. (3) Резцы SIR/L-AD короче на 20 мм.
