СИСТЕМА KM®
|
|
СИСТЕМА KM® |
| 1 2 3 4 5 Возврат |
|

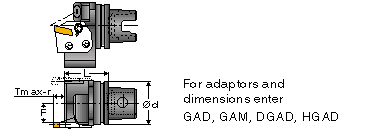

Блоки для оправок |
|
|
|
| KM-GHAD | ||||||||||
T |
Обозначение |
ød |
L |
F |
Оправки |
|||||
| 10 | KM40 GHAD | 40 | 50 | 18 | GAD, GAM, DGAD | |||||
| 10 | KM50 GHAD | 50 | 60 | 23 | ||||||
| 10 | KM63 GHAD | 63 | 70 | 29 | ||||||
|
Приспособления: винты SR-14-519, SR-14-212, ключ: T-20/5 Охладитель: Тело: EZA-125, сопло: EZ-125 Винт: SR-76-1022. |
|

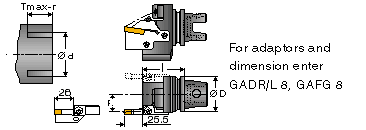

Блоки для оправок |
|
|
|
| KM-GHAPR/L-8 | ||||||||||
Обозначение |
øD |
W |
l |
f |
ød |
Tmax |
Оправки |
|||
| KM50 GHAPR/L-8 | 50 | 8 | 60 | 26 |
80-115 105-160 155-510 |
15-23 22-25 23-25 |
GAFG-...R/L-8 GADR/L-8 |
|||
| KM63 GHAPR/L-8 | 63 | 8 | 75 | 33 | ||||||
|
Приспособления: винты SR-M6x20, SR-14-519 Torx-ключ: T-20/5 Cопло: EZ-125 |
|

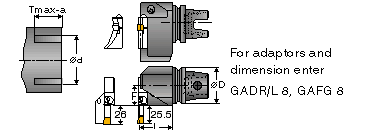

Блоки для оправок |
|
|
|
| KM-GHAD-8 | ||||||||||
Обозначение |
øD |
l |
f |
W |
ød |
Tmax |
Оправки |
|||
| KM50 GHAD-8 | 50 | 60 | 26 | 8 |
80-115 105-160 155-510 |
15-23 22-25 23-25 |
GAFG-...R/L-8 GADR/L-8 |
|||
| KM63 GHAD-8 | 63 | 60 | 32.5 | 8 | ||||||
|
Приспособления: винты: SR-14-519, SR-M6x20 Torx-ключ: T-20/5, Hex-ключ: HW 5 Охладитель: Тело: EZA-125, cопло: EZ-125 Винт: SR-76-1022 |
|

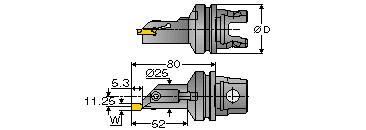

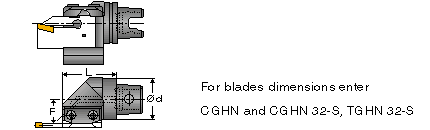

Блоки для резцов |
|
| KM-TBU-32R/L | ||||||||||
Обозначение |
øD |
l |
f |
Резцы |
||||||
| KM40 TBU-32R/L | 40 | 51 | 23 |
CGHN 32-...S TGHN 32-...S |
||||||
| KM50 TBU-32R/L | 50 | 61 | 30 | |||||||
| KM63 TBU-32R/L | 63 | 63 | 38 | |||||||
|
Приспособления: зажим: BKU 176-307; винты: SR-M6x25 Ключ: HW 5 Охладитель: Сопло: EZ-125 + труба: EZP5 |
|

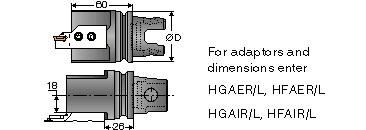

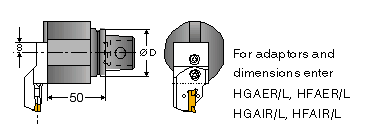

Блоки для внутренних торцевых оправок |
|
|
|
| KM-HAD | ||||||||||
Обозначение |
øD |
Оправки |
||||||||
| KM40 HAD | 40 | HFAER/L, HFAIR/L | ||||||||
| KM50 HAD | 40 | HGAER/L, HGAIR/L | ||||||||
|
Приспособления: Винты: SR-14-519 Torx-ключ: T-20 |
|
Блоки для торцевых оправок |
|
|
|
| KM-HAPR/L | ||||||||||
Обозначение |
øD |
Оправки |
||||||||
| KM40 HAPR/L | 40 | HFAER/L, HFAIR/L | ||||||||
| KM50 HAPR/L | 50 | HGAER/L, HGAIR/L | ||||||||
|
Приспособления: Винты: SR-14-519 Torx-ключ: T-20 |
|
Блоки для внутренней торцевой прорезки и точения |
|
|
|
| KM-HFIR/L-MC | ||||||||||
Обозначение |
øD |
Оправки |
||||||||
| KM40 HFIR/L-MC | 40 | HFPR/L, GRIP W=3, 4, 5, 6 | ||||||||
| KM50 HFIR/L-MC | 50 | |||||||||
|
Приспособления: Винты: SR-M5x16 Hex-ключ: HW 4, сопло: EZ-83 |
|

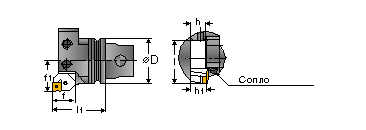

Блоки для наружных резцов |
|
|
|
| KM-ADE | ||||||||||
Обозначение |
øD |
f1 |
l1 |
h1 |
Обозначение резца(2) |
f |
l |
h |
||
| KM40C ADE-20R/L | 40 | 27 | 50 | 20 |
MWLNR/L 2020-06-AD PQLNR/L 2020-12-AD |
25 | 67 | 20 | ||
| KM50C ADE-20R/L | 50 | 35 | 60 | 20 |
PQFNR/L 2020-12-AD SER/L 2020-16-AD |
|||||
|
Приспособления: винты SR M8x10, M10x20 DIN 912, ключи HW 8.0, HW 4.0 (1) Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы с укороченной длиной хвостовика. |
|

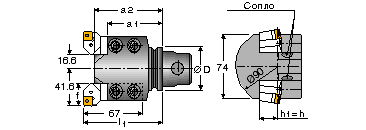

Блоки для наружных резцов |
|
|
|
| KM®-ADES | ||||||||||
Обозначение |
øD |
f1 |
l1 |
a1 |
a2 |
h1 |
Обозначение резца(2) |
f |
l |
h |
| KM40C ADES-20R/L | 40 | 41.6 | 86.5 | 58 | 72 | 20 |
MWLNR/L 2020-06-AD PQLNR/L 2020-12-AD |
25 | 67 | 20 |
| KM50C ADES-20R/L | 50 | 41.6 | 98 | 62 | 76 | 20 |
PQFNR/L 2020-12-AD SER/L 2020-16-AD |
|||
|
(1) Изготовлено из форм КМ®. KM - зарегистрированная торговая марка Kennametal. (2) Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы с укороченной длиной хвостовика. |
|

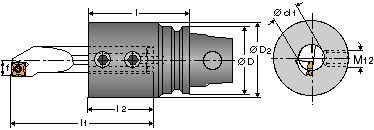

Блоки для расточных резцов |
|
|
|
| KM-ADI | ||||||||||
Обозначение |
øD |
l |
l2 |
f |
ød1 |
l1(2) |
øD2 |
|||
| KM40 ADI-20 | 40 | 70 | 49 | 13 | 20 | 100 | 55 | |||
| KM40 ADI-25 | 40 | 80 | 60 | 17 | 25 | 120 | 60 | |||
| KM50 ADI-20 | 50 | 76 | 49 | 13 | 20 | 100 | 55 | |||
| KM50 ADI-25 | 50 | 85 | 60 | 17 | 25 | 120 | 60 | |||
|
(1) Изготовлено из форм КМ®. KM - зарегистрированная торговая марка Kennametal. Винты: M12x20 DIN 916. Hex-ключ: HW 6.0. Резцы с суффиксом AD предназначены для сменных головок. Могут быть использованы и другие резцы укороченной длины. (2) Резцы - SIR/L-AD короче на 20 мм. |
