Концевые фрезы

1 - 2 - 3 - 4 - 5 - [Возврат]

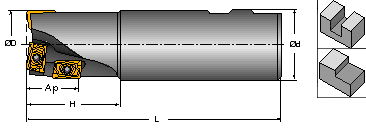

3M E90AX (MILL2000)

3M E90AX Диапазон диаметров 16-50 мм
Обозначение	D	Z	Ap	H	h	L	Тип/d	СОЖ	Kg	Пластины
3M E90AX-D16-1-C16-13-C	16	1	12.5	35	34	100	C16	+	0.14	3M AXKT 1304... PDR
3M E90AX-D20-1-C20-13-C	20	1	12.5	35	34	110	C20	+	0.23
3M E90AX-D25-W25-13-C	25	3	12.5	35	33	95	W25	+	0.36
3M E90AX-D25-2-C25-13-C	25	2	12.5	35	33	120	C25	+	0.47
3M E90AX-D32-W32-13-C	32	4	12.5	40	38	100	W32	+	0.50
3M E90AX-D32-3-C32-13-C	32	3	12.5	40	38	130	C32	+	0.79
3M E90AX-D40-W32-13-C	40	5	12.5	40	--	108	W32	+	0.77
3M E90AX-D40-4-C32-13-C	40	4	12.5	40	--	130	C32	+	1.20
3M E90AX-D50-4-C32-13-C	50	4	12.5	40	--	130	C32	+	0.90
3M E90AX-D50-W32-20	50	4	20.0	35	--	105	W32	+	0.84	3M AXKT 2006... PDR
3M E90AX-D50-4-W42-20-C	50	4	20.0	35	--	135	W42	+	1.30	3M AXKT 2006... PDTR

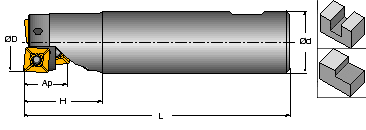

3M E90AX-CF4 (MILL2000 -CLICKFIT)

3M E90AX-CF4 Диапазон диаметров 25-50 мм
Обозначение	D	Z	Ap	L	L1	ød	СОЖ	Kg	Пластины
3M E90AX-D25-3-CF4-13	25	3	12.5	90	40	СF4	+	0.43	3M AXKT 1304... PDR
3M E90AX-D32-4-CF4-13	32	4	12.5	90	40	СF4	+	0.50
3M E90AX-D40-5-CF4-13	40	5	12.5	95	45	CF4	+	0.90
3M E90AX-D50-4-CF4-20	50	4	20	90	40	СF4	+	1.05	3M AXKT 2006... PDR/PDTR

Снижайте подачу на 50% при входе и выходе из заготовки.  Это существенно увеличит срок службы пластин.

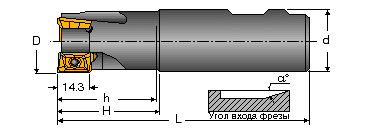

HM90 E90AD (HELI2000)

HM90 E90AD Диапазон диаметров 20-402 мм
Обозначение	D	Z	H	h	L	a°	Тип/d	СОЖ	Kg	Пластины
HM90 E90AD-D20-1-C20	20	1	35	34	110	3.0	C20			HM90 ADKT 1505 HM90 ADCT 1505 HM90 ADCR 1505 ADCT 1505 ADKR 1505 ADCR 1505 ADKT 1505 ADMT 1505
HM90 E90AD-D25-2-C25	25	2	35	34	110	11.5	C25		0.4
HM90 E90AD-D25-2-C25-C	25	2	35	34	110	11.5	C25	+	0.46
HM90 E90AD-D25-2-W25	25	2	35	34	100	11.5	W25		0.42
HM90 E90AD-D25-2-W25-C	25	2	35	34	100	11.5	W25		0.4
HM90 E90AD-D25-2-W25XL	25	2	70	69	150	11.5	W25		0.5
HM90 E90AD-D25-2-C25XL	25	2	--	34	150	11.5	W25		0.5
HM90 E90AD-D25-2-C24-B	25	2	30		200	11.5	C24		0.7
HM90 E90AD-D25-2-C25-B	25	2	50	49	200	11.5	C25		0.72
HM90 E90AD-D32-2-C32	32	2	40	38	120	5.3	C32
HM90 E90AD-D32-2-C32-C	32	2	40	38	120	5.3	C32	+	0.73
HM90 E90AD-D32-2-W32	32	2	40	39	110	5.3	W32		0.69
HM90 E90AD-D32-2-W32-C	32	2	40	39	110	5.3	W32	+	0.68
HM90 E90AD-D32-3-C32	32	3	40	38	120	5.3	C32		0.76
HM90 E90AD-D32-3-C32-C	32	3	40	38	120	5.3	C32	+	0.73
HM90 E90AD-D32-3-C32XL	32	3	40	38	160	5.3	C32		0.93
HM90 E90AD-D32-3-C31-B	32	3	30	--	250	5.3	C31		1.40
HM90 E90AD-D32-3-C32-B	32	3	50	48	250	5.3	C32		1.50
HM90 E90AD-D32-3-W32	32	3	40	38.3	110	5.3	W32		0.59
HM90 E90AD-D32-3-W32XL	32	3	40	38.3	160	5.3	W32		0.89
HM90 E90AD-D32-3-W32-C	32	3	40	38.3	110	5.3	W32	+	0.55
HM90 E90AD-D40-2-C32	40	2	40	--	130	4.0	C32		0.86
HM90 E90AD-D40-2-C32-C	40	2	40	--	130	4.0	C32	+	0.82
HM90 E90AD-D40-2-W32	40	2	40	--	115	4.0	W32		0.76
HM90 E90AD-D40-2-W32-C	40	2	40	--	115	4.0	W32	+	0.71
HM90 E90AD-D40-3-C32	40	3	40	--	130	4.0	C32		0.84
HM90 E90AD-D40-3-C32-C	40	3	40	--	130	4.0	C32		0.80
HM90 E90AD-D40-3-W32	40	3	40	--	115	4.0	W32		0.74
HM90 E90AD-D40-3-W32-C	40	3	40	--	115	4.0	W32	+	0.71
HM90 E90AD-D40-3-W40XL	40	3	80	78	200	4.0	W40		1.80
HM90 E90AD-D40-3-C40-B	40	3	50	48	250	4.0	C40		2.33
HM90 E90AD-D40-4-C32	40	4	40	--	130	4.0	C32		0.82
HM90 E90AD-D40-4-C32-C	40	4	40	--	130	4.0	C32	+	0.77
HM90 E90AD-D40-4-W32	40	4	40	--	115	4.0	W32		0.72
HM90 E90AD-D40-4-W32-C	40	4	40	--	115	4.0	W32	+	0.68
HM90 E90AD-D40-4-W42XL	40	3	80	78	200	4.0	W42		1.92

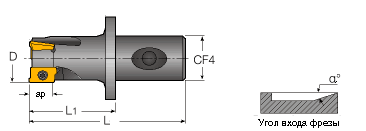

HM90 E90AD-СF4 (HELI2000 -CLICKFIT)

HM90 E90AD-СF4 Диапазон диаметров 25-40 мм
Обозначение	D	Z	ap	L	L1	ød	a°	СОЖ	Kg	Пластины
HM90 E90AD-D25-2-CF4	25	2	14.3	95	45	CF4	11.5	+	0.34	см. таблицу выше
HM90 E90AD-D32-3-CF4	32	3	14.3	95	45	CF4	5.3	+	0.41
HM90 E90AD-D40-4-CF4	40	4	14.3	100	50	CF4	4.0	+	0.57

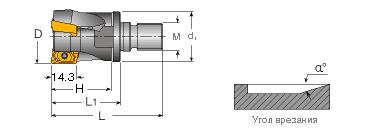

HM90 E90AD-M (HELI2000)

HM90 E90AD-M Диапазон диаметров 25-40 мм
Обозначение	D	Z	ød1	M	H	L1	L	a°	СОЖ	Kg	Пластины
HM90 E90AD-D25-2-M12	25	2	21	M12	35	35	57	11.5	+	0.07	см. таблицу выше
HM90 E90AD-D25-2-M16	25	2	29	M16	29	35	60	11.5	+	0.11
HM90 E90AD-D32-3-M16	32	3	29	M16	40	40	65	5.30	+	0.15
HM90 E90AD-D40-4-M16	40	4	29	M16	40	40	65	4.00	+	0.20

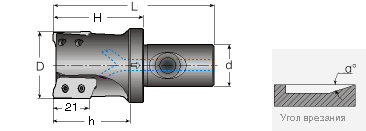

HM90 E90AT-22 (HELIPLUS)

HM90 E90AT-22 Диапазон диаметров 32-50 мм
Обозначение	D	Z	H	h	L	a°	Тип/d	СОЖ	Kg	Пластина
HM90 E90AT-D32-2-W32-22	32	2	45	42	105	10.1	W32	+	0.50	HP ADCT 2207PDR
HM90 E90AT-D40-2-W32-22	40	2	45	--	105	7.0	W32	+	0.66	HP ADKT 2207PDTR
HM90 E90AT-D50-2-W32-22	50	3	45	--	105	5.0	W32	+	0.72	HP ADCR 220704PDFR-P

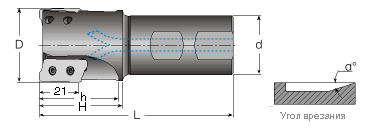

HM90 E90AT-СF-22 (HELIPLUS -CLICKFIT)

HM90 E90AT-СF-22 Диапазон диаметров 32-50 мм
Обозначение	D	Z	H	L1	L	a°	СОЖ	Kg	Пластина
HM90 E90AD-D32-2-CF4-22	32	2	45	53	95	10.1	+	0.42	HP ADCT 2207PDR
HM90 E90AD-D40-2-CF4-22	40	2	45	53	95	7.0	+	0.53	HP ADKT 2207PDTR
HM90 E90AD-D50-3-CF4-22	50	3	45	53	95	5.0	+	0.72	HP ADCR 220704PDFR-P

E90XC (HELIQUAD)

E90XC Диапазон диаметров 12-20 мм
Обозначение	D	Z	Пластины	Ap	H	L	Тип/d	СОЖ	Kg	Пластины
E90XC D12-06-C12-06	12	1	1	5.8	25	90	C12		0.07	XOMT 06 SOMT 06
E90XC D12-06-W12-06	12	1	1	5.8	25	80	W12		0.06
E90XC D16-11-C16-06	16	3	1	11.1	25	100	C16		0.14
E90XC D16-11-W16-06	16	3	1	11.1	25	90	W16		0.12
E90XC D20-22-C20-06	20	5	1	22	37	120	C20	+	0.23
E90XC D20-22-W20-06	20	5	1	22	37	95	W20	+	0.18

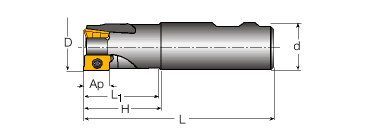

E90AC (HELIMILL)

E90AC Диапазон диаметров 25-50 мм
Обозначение	D	Z	Пластины	Ap	h	H	L	Тип/d	СОЖ	Kg
E90AC D25-10W25	25	2	1	10	39	40	100	W25	+	0.27
E90AC D25-20W25	25	3	1	19	49	50	110	W25	+	0.31
E90AC D32-14W32	32	2	1	14	48	50	130	W32	+	0.61
E90AC D32-25W32	32	3	1	25	48	50	130	W32	+	0.60
E90AC D38-25W32	38	5	2	26	--	50	130	W32	+	0.70
E90AC D38-38W32	38	7	2	38.5	--	50	130	W32	+	0.69
E90AC D50-25W32	50	8	2	26.2	--	41	130	W32	+	1.30
E90AC D50-38W40	50	8	2	38.5	--	43	140	W40	+	1.20
