Выбор 90° концевых фрез

Фреза E90X ERCM ECM E90SP HM90 E90A... 3M E90AX-13 HM90 E90AD... 3M E90AX..-20 ap 5.5 8.7 8.7 9.6 9 12.5 14.3 20 D Эффективное количество зубцов 8 1               10 1       1       12 1       1       14 2       1       16 2       2 1     18 2       2       10 1       1       20 2       2;3 1     22         3       25 4     2 2;3;4 2;3 2   28         4       30         4       32 5 2 3 3 3;4;5 3;4 2;3   40   3 4 4 3;5;6 4;5 2;3;4   50               4 Плаc- тины SOMT 06... XOMT 06... QOMT 06... S90MT.. S90MT.. XPMT 10... SPMT 10... QPMT 10... HM90 AP..10 3M AX..13 HM90 AD..15 3M AX..20

HCE (BALLPLUS)

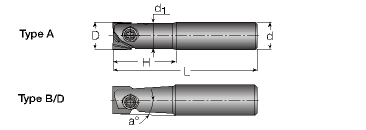

HCE Многофункциональная фрезерная система. Диапазон диаметров D 12-25 мм
Обозначение	D	H	L	d1	d	a°	Тип резца	Материал хвостовика	Пластины
HCE D12-A-L120-C12	12	30	120	11.1	12	--	A	сталь	HCC HTR
HCE D12-B-L160-C20	12	50	160	--	20	5	B	сталь
HCE D12-D-L160-C16	12	60	160	--	16	1	D	сталь
HCE D16-A-L130-C16	16	36	130	14.9	16	--	A	сталь
HCE D16-B-L160-C25	16	60	160	--	25	5	B	сталь
HCE D16-D-L160-C20	16	65	160	--	20	1	D	сталь
HCE D20-A-L150-C20	20	60	150	18.8	20	--	A	сталь
HCE D20-D-L200-C25	20	90	200	--	25	1	D	сталь
HCE D25-A-L170-C25	25	70	170	23.0	25	--	A	сталь
HCE D25-D-L250-C32	25	125	250	--	32	1	D	сталь

HCE...-M.. (BALLPLUS)

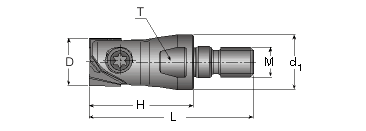

HCE...M.. Многофункциональная система. Диапазон диаметров D 12-25 мм
Обозначение	D	H	L	M	d1	Пластины
HCE D12/.50-M8	12	26	43.5	M8	13	HCC HTR
HCE D16/.62-M8	16	30	47.5	M8	13
HCE D16/.62-M10	16	30	47.5	M10	18
HCE D20/.75-M10	20	37	57.0	M10	18
HCE D25/1.0-M16	25	46	71.0	M16	21

HCE D...-MM (BALLPLUS)

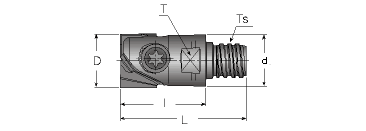

HCE D...-MM Многофункциональная система. Диапазон диаметров D 12-25 мм
Обозначение	D	L	l	d	TS	Пластины
HCE D12/.50-MMT08	12/.50	28	20	11.5	T08	HCC HTR
HCE D16/.62-MMT10	16/.62	36.75	25	15.2	T10
HCE D20/.75-MMT12	20/.75	48.8	35	18.5	T12

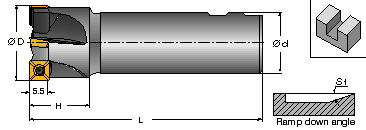

E90X (HELIQUAD)

E90X Диапазон диаметра 8-32 мм
Обозначение	D	Z	H	L	Тип/d	a°	Kg	Пластины
E90X-D08-C10-06	8	1	16	70	C10	0.5	0.04	SOMT 06 QOMT 06 XOMT 06
E90X-D08-W12-06	8	1	16	70	W12	0.5	0.05
E90X-D10-C10-06	10	1	20	80	C10	1.0	0.04
E90X-D10-W12-06	10	1	20	70	W12	1.0	0.05
E90X-D12-C16-06	12	1	22	80	C16	90.0	0.10
E90X-D12-W16-06	12	1	22	70	W16	90.0	0.08
E90X-D14-C16-06	14	2	20	80	C16	--	0.11
E90X-D14-W16-06	14	2	22	70	W16	--	0.09
E90X-D16-C16-06	16	2	20	90	C16	3.5	0.12
E90X-D16-W16-06	16	2	20	70	W16	3.5	0.10
E90X-D18-W20-06	18	2	20	80	W20	3.0	0.17
E90X-D20-C20-06	20	3	22	110	C20	3.0	0.18
E90X-D20-W20-06	20	3	22	80	W20	3.0	0.17
E90X-D25-C20-06	25	4	25	120	C20	2.5	0.29
E90X-D25-W20-06	25	4	25	80	W20	2.5	0.19
E90X-D32-W25-06	32	5	25	90	W25	3.8	0.34

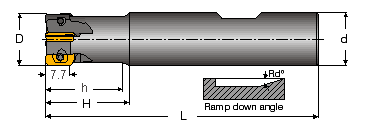

HP E90AN (HELIPLUS)

HP E90AN Диапазон диаметров 10-20 мм
Обозначение	D	Z	H	h	L	Тип/d	a°	СОЖ	Kg	Пластины
HP E90AN-D10-1-C10-07-C	10	1	20	18	80	10	2.5	+	0.04	HP ANKT 0702
HP E90AN-D12-2-C12-07-C	12	2	18	16.5	80	12	2.7	+	0.06
HP E90AN-D16-3-W16-07	16	3	21	19.5	85	16	3.2		0.12
HP E90AN-D16-3-C16-07-C	16	3	26	24.5	90	16	3.2	+	0.11
HP E90AN-D16-3-C15-07-C-B	16	3	26	24.5	150	15	3.2	+	0.17
HP E90AN-D16-4-W16-07	16	4	26	24.5	85	16	3.2		0.12
HP E90AN-D16-4-C16-07-C	16	3	26	24.5	90	15	3.2	+	0.11
HP E90AN-D20-4-W20-07	20	4	22	20.5	90	20	2.4		0.20
HP E90AN-D20-4-C20-07-C	20	4	22	20.5	110	20	2.4	+	0.25
HP E90AN-D20-4-C19-07-C-B	20	4	22	20.5	160	19	2.4	+	0.31
HP E90AN-D20-5-W20-07	20	5	22	20.5	90	20	2.4		0.20
HP E90AN-D20-5-C20-07-C	20	5	22	20.5	110	20	2.4		0.23

"B" в конце обозначения - цилиндрический хвостовик может быть укорочен.

HP E90AN Диапазон диаметров 25-40 мм
Обозначение	D	Z	H	h	L	Тип/d	a°	СОЖ	Kg	Пластины
HP E90AN-D25-5-W25-07	25	5	24	22.5	95	25	2.0		0.33	HP ANKT 0702
HP E90AN-D25-5-C20-07-C	25	5	24	----	1200	20	2.7	+	0.28
HP E90AN-D25-5-C24-07-C-B	25	5	24	----	200	24	2.0	+	0.65
HP E90AN-D25-7-W25-07	25	7	24	22.5	95	25	2.0		0.28
HP E90AN-D25-7-C20-07-C	25	7	24	----	120	20	2.0	+	0.28
HP E90AN-D32-6-W25-07	32	6	30	----	95	25	1.4		0.38
HP E90AN-D32-6-C25-07-C	32	6	30	----	130	25	1.4	+	0.48
HP E90AN-D32-6-C31-07-C-B	32	6	30	----	250	31	1.4	+	1.36
HP E90AN-D32-8-W25-07	32	8	30	----	95	25	1.4		0.39
HP E90AN-D32-8-C25-07-C	32	8	30	----	130	25	1.4	+	0.49
HP E90AN-D40-8-W32-07	40	8	30	----	110	32	1.0		0.72
HP E90AN-D40-8-C32-07-C	40	8	30	----	130	32	1.0	+	0.81
HP E90AN-D40-10-W32-07	40	10	30	----	110	32	1.0		0.74
HP E90AN-D40-C32-07-C	40	10	30	----	130	32	1.0	+	0.82

"B" в конце обозначения - цилиндрический хвостовик может быть укорочен.

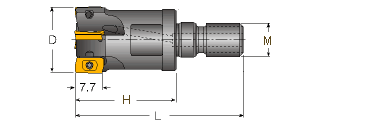

HP E90AN-M (HELIPLUS -FLEXFIT)

HP E90AN-M Диапазон диаметров 12-32 мм
Обозначение	D	Z	M	L	H	a°	СОЖ	Kg	Пластины
HP E90AN-D12-2-M8	12	2	8	35.5	18	2.7	+	0.015	HP ANKT 0702
HP E90AN-D16-3-M10	16	3	10	48	28	3.2	+	0.064
HP E90AN-D20-4-M10	20	4	10	50	30	2.4	+	0.055
HP E90AN-D25-5-M12	25	5	12	57	35	2.0	+	0.092
HP E90AN-D32-6-M16	32	6	16	60	35	1.4	+	0.176
