Концевые фрезы

1 - 2 - 3 - 4 - 5 - [Возврат]

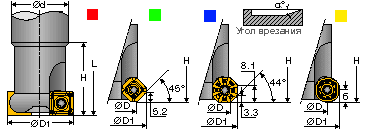

ERCM...CP12 (CHAMMILL)

ERCM...CP12 4 варианта устанавливаемых пластин. Диапазон диаметров 32-40 мм
Обозначение	Тип/d	z	Kg	L	øD	øD1	H	a°		Пластины
ERCM D32-C25-CP12	C25	2	0.8	180	20.0	32.0	40.0	10.0	1	R90MT 1205
					20	32.7	40.3	11.1	2	R90MT 43
					22.8	33.8	40.9	13.0		S45MT 1106
					24.6	31.4	39.8	9.3		O45MT 050505
					--	30.8	39.5	10.4		S90MT 1106
ERCM D32-C32-CP12	C32	2	1.4	230	20.0	32.0	40.0	10.0	1	R90MT 1205
					20.0	32.7	40.3	11.1	2	R90MT 43
					22.8	33.8	40.9	13.0		S45MT 1106
					24.6	31.4	39.8	9.3		O45MT 050505
					--	30.8	39.5	10.4		S90MT 1106
ERCM D40-C32-CP12	C32	3	1.5	200	28.0	40.0	40.0	6.5	1	R90MT 1205
					28.0	40.7	40.3	7.0	2	R90MT 43
					30.8	41.8	40.9	8.6		S45MT 1106
					32.6	39.4	39.8	5.9		O45MT 050505
					--	38.8	39.5	6.0		S90MT 1106

(1) R90MT 1205-RM  (2) R90MT 43-RM (ø12.7)

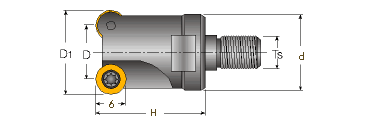

ERCM-M (Модульные) (CHAMMILL)

ERCM-M 4 варианта устанавливаемых пластин. Диапазон диаметров 32-40 мм
Фрезерная головка	Хвостовик	Размеры в сборе
		ød	z	L	øD	øD1	H	a°		Пластины
ERCM D32-M16-12	S M16-L95-C32	32	2	138	20.0	32.0	40.0	10.0	1	R90MT 1205
					20.0	32.7	40.3	11.1	2	R90MT 43
					22.8	33.8	40.9	13.0		S45MT 1106
					24.6	31.4	39.8	9.3		O45MT 050505
					--	30.8	39.5	10.4		S90MT 1106
	S M16-L230-C32	32	2	273	20.0	32.0	40.0	10.0	1	R90MT 1205
					20.0	32.7	40.3	11.1	2	R90MT 43
					22.8	33.8	40.9	13.0		S45MT 1106
					24.6	31.4	39.8	9.3		O45MT 050505
					--	30.8	39.5	10.4		S90MT 1106
ERCM D40-M16-12	S M16-L95-C32	32	3	138	28.0	40.0	40.0	6.5	1	R90MT 1205
					28.0	40.7	40.3	7.0	2	R90MT 43
					30.8	41.8	40.9	8.6		S45MT 1106
					32.6	39.4	39.8	5.9		O45MT 050505
					--	30.8	39.5	6.0		S90MT 1106
	S M16-L230-C32	32	3	273	28.0	40.0	40.0	6.5	1	R90MT 1205
					28.0	40.7	40.3	7.0	2	R90MT 43
					30.8	41.8	40.9	8.6		S45MT 1106
					32.6	39.4	39.8	5.9		O45MT 050505
					--	30.8	39.5	6.0		S90MT 1106

(1) R90MT 1205-RM  (2) R90MT 43-RM (ø12.7)

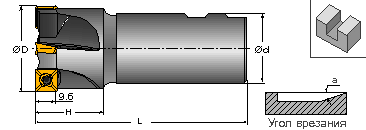

ECM (CHAMMILL)

ECM 4 варианта устанавливаемых пластин. Диапазон диаметров 32-40 мм
Обозначение	Тип/d	z	Kg	L	øD	øD1	H	a°		Пластины
ECM D032-W25-11	W25	3	0.4	100	32	--	40.0	10.3		S90MT 1106
					21.2	33.2	40.5	9.0	1	R90MT 1205
					21.2	33.9	40.8	10.6	2	R90MT 43
					25.8	32.6	40.3	9.0		O45MT 050505
					24	35	41.4	12.8		S45MT 1106
ECM D032-C32-11	C32	3	0.8	130	32	--	35	10.3		S90MT 1106
					21.2	33.2	35.5	9.0	1	R90MT 1205
					21.2	33.9	35.8	10.6	2	R90MT 43
					25.8	32.6	35.3	9.0		O45MT 050505
					24.0	35.0	36.4	12.8		S45MT 1106
ECM D040-W32-11	W32	4	0.7	105	40	--	40.0	5.9		S90MT 1106
					29.2	41.2	40.5	6.0	1	R90MT 1205
					29.2	41.9	40.8	6.9	2	R90MT 43
					33.8	40.6	40.3	5.8		O45MT 050505
					32.0	43.0	41.4	8.4		S45MT 1106
ECM D040-C32-11	C32	4	0.8	130	40	--	30.0	5.9		S90MT 1106
					29.2	41.2	30.5	6.0	1	R90MT 1205
					29.2	41.9	30.8	6.9	2	R90MT 43
					33.8	40.6	30.3	5.8		O45MT 050505
					32.0	43.0	31.4	8.4		S45MT 1106

(1) R90MT 1205-RM  (2) R90MT 43-RM (ø12.7)

ECM-CF4 (CHAMMILL -CLICKFIT)

ECM-CF4 Фрезы CHAMMILL с системой зажима CLICKFIT
Обозначение	Z	L	øD	øD1	H	a°	d		Пластины
ECM D032-CF4	3	90	32.0	--	40.0	10.3	CF4		S90MT 1106
			21.2	33.2	40.5	9.0		1	R90MT 1205
			21.2	33.9	40.8	10.6		2	R90MT 43
			25.8	32.6	40.3	9.0			O45MT 050505
			24	35	41.4	12.8			S45MT 1106
ECM D040-CF4	4	90	40.0	--	40.0	5.9	CF4		S90MT 1106
			29.2	41.2	40.5	6.0		1	R90MT 1205
			29.2	41.9	40.8	6.9		2	R90MT 43
			33.8	40.6	40.3	5.8			O45MT 050505
			32.0	43.0	41.4	8.4			S45MT 1106
ECM D050-CF4	5	95	50.0	--	45.0	3.9	CF4		S90MT 1106
			39.2	51.2	45.5	4.2		1	R90MT 1205
			39.2	51.9	45.8	4.9		2	R90MT 43
			43.8	50.6	45.3	4.0			O45MT 050505
			42.0	53.0	46.4	5.9			S45MT 1106

(1) R90MT 1205-RM  (2) R90MT 43-RM (ø12.7)

E90SP (HELIQUAD)

E90SP Диапазон диаметров 25-40 мм
Обозначение	D	Z	H	a°	L	Тип/d	Kg	Пластины
E90SP-D25-C25-10	25	2	32	3.0	110	C25	0.36	SPMT 1004 XPMT 1004 QPMR 1004..-HQ QPMT 1004..-PDTN
E90SP-D25-W25-10	25	2	32	3.0	95	W25	0.30
E90SP-D32-C32-10	32	3	32	2.0	130	C32	0.73
E90SP-D32-W25-10	32	3	31	2.0	95	W25	0.35
E90SP-D40-C32-10	40	4	32	1.5	130	C32	0.79
E90SP-D40-W32-10	40	4	32	1.5	100	W32	0.60
E90SP-D50-C32-10	50	6	30		130	C32	0.89
E90SP-D63-C32-10	63	7	30		130	C32	1.00
