Данные по материалам, обрабатываемым резьбонарезным инструментом с вставными пластинками
ISO Материал Состояние Прочность
на разрыв
[N/mm2]		 Твер-
дость
HB		 Группа
обрабатыва-
емости мате-
риала
No.		 IC328 IC928
Скорость (м/мин)
P  Конструкционная сталь,
 стальное литье,
 автоматная сталь		  Отпущенная (<0.25% C) 420 125 1 140-180 170-220
 Отпущенная (>=0.25% C) 650 190 2 125-150 160-190
 Закаленная и отпущенная (<0.55% C) 850 250 3 80-100 100-120
 Отпущенная (>=0.55% C) 750 220 4 70-90 90-110
 Закаленная и отпущенная 1000 300 5 60-80 70-100
 Низколегированная сталь
 и стальное литье
 (содержание легирующих
 элементов <5%)		  Отпущенная 600 200 6 120-160 150-200
 Закаленная и отпущенная 930 275 7 90-140 110-170
1000 300 8 80-120 100-150
1200 350 9 70-100 90-120
 Легированная сталь,
 стальное литье и инстр.сталь		  Отпущенная 680 200 10 60-80 70-100
 Закаленная и отпущенная 1100 325 11 55-70 70-90
M  Нержавеющая сталь и литье  Ферритная/мартенситная 680 200 12 130-220 160-270
 Мартенситная 820 240 13 80-200 100-250
 Аустенитная 600 180 14 100-130 120-160
K  Шаровидный чугун (GGG)  Ферритный/перлитный 180 15 70-140 90-170
 Перлитный 260 16 60-120 70-150
 Серый чугун (GG)  Ферритный 160 17 130-240 160-300
 Перлитный 250 18 110-200 140-250
 Ковкий чугун  Ферритный 130 19 180-330 220-410
 Перлитный 230 20 160-290 200-360
N  Деформируемые
 алюминиевые сплавы		  Не структурированный 60 21 150-300 180-340
 Структурированный 100 22 150-300 180-340
 Литейные
 алюминиевые сплавы		  Не структурированный (<=12% Si) 75 23 150-300 180-340
 Структурированный 90 24 150-300 180-340
 Жаропрочный (>=12% Si) 130 25 150-300 180-340
 Медные сплавы  Свинцовая бронза 110 26 150-300 180-340
 Латунь 90 27 150-300 180-340
 Электролитная медь 100 28 150-300 180-340
 Неметаллические материалы  Прочные пластики, волокниты 29 150-300 180-340
 Твердая резина 30 150-300 180-340
S  Жаропрочные сплавы  Отпущенные (на основе Fe) 200 31 30-40 40-50
 Структурированные (на основе Fe) 280 32 25-35 30-40
 Отпущенные (на основе Ni или Co) 250 33 25-35 30-40
 Структурированные (на основе Ni или Co) 350 34 25-35 30-40
 Литьё (на основе Ni или Co) 320 35 40-80 50-100
 Титан и титановые сплавы   RM 400 36 40-80 50-100
 Alpha+beta сплавы структурированные RM 1050 37 40-80 50-100
H  Закаленная сталь  Закаленная 55 HRc 38
 Закаленная 60 HRc 39
 Отбеленный чугун  Литой 400 40
 Чугун  Упрочненный 55 HRc 41
Правильные сочетания инструментов и пластинок, необходимые для нарезания резьбы
Внутренняя резьба по стандарту ISO

 Резьба
Меньший диаметр
Рекомендуемый инструмент
Рекомендуемая пластина
 M11x0.5 10.53 MTSR 0009 H12  MT12 | 0.5 ISO
 M11x0.75 10.28 MTSR 0009 H12  MT12 | 0.75 ISO
 M12x0.5 11.53 MTSR 0009 H12  MT12 | 0.5 ISO
 M12x0.75 11.28 MTSR 0009 H12  MT12 | 0.75 ISO
 M12x1.0 11.04 MTSR 0009 H12  MT12 | 1.0 ISO
 M12x1.25 10.78 MTSR 0009 H12  MT12 | 1.25 ISO
 M13x0.5 12.53 MTSR 0009 H12  MT12 | 0.5 ISO
 M13x0.75 12.28 MTSR 0009 H12  MT12 | 0.75 ISO
 M13x1.0 12.04 MTSR 0009 H12  MT12 | 1.0 ISO
 M14x1.0 13.04 MTSR 0009 H12  MT12 | 1.0 ISO
 M14x1.5 12.53 MTSR 0009 H12  MT12 | 1.5 ISO

Внутренняя резьба по стандарту США

 Резьба
Меньший диаметр
Рекомендуемый инструмент
Рекомендуемая пластина
 1/2x20 UNF 11.47 MTSR 0009 H12  MT12 | 20UN
 1/2x24 UNS 11.68 MTSR 0009 H12  MT12 | 24UN
 1/2x28 UNEF 11.82 MTSR 0009 H12  MT12 | 28UN
 9/16x16 UN 12.75 MTSR 0009 H12  MT12 | 16UN
 9/16x18 UN 12.92 MTSR 0009 H12  MT12 | 18UN
 9/16x20 UN 13.06 MTSR 0009 H12  MT12 | 20UN
 9/16x24 UNEF 13.26 MTSR 0009 H12  MT12 | 24UN
 9/16x28 UN 13.41 MTSR 0009 H12  MT12 | 28UN

Внутренняя резьба по стандарту NPT

 Резьба
Меньший диаметр
Рекомендуемый инструмент
Рекомендуемая пластина
 1/4x18 NPT 10.74 MTSR 0010 H12  MT12-18NPT

Внутренняя резьба по стандарту BSP

 Резьба
Меньший диаметр
Рекомендуемый инструмент
Рекомендуемая пластина
 1/4x19 BSP 11.50 MTSR 0009 H12  MT12-19W

Внутренняя резьба по стандарту BSPT

 Резьба
Меньший диаметр
Рекомендуемый инструмент
Рекомендуемая пластина
 1/4x19 BSPT 11.50 MTSR 0010 H12  MT12-19BSPT

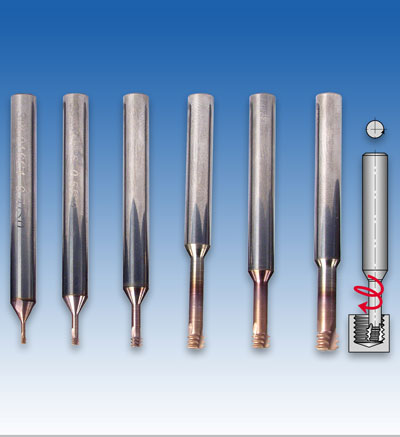

MTECS малые диаметры, короткие цельные твердосплавные резьбонарезные фрезы
Режимы резания
ISO Материал Скорость
резания
м/мин		 Подача мм/зуб
ø1.5 ø2 ø3 ø4 ø6 ø7
P  Сталь с низким и средним содержанием С 60-120 0.05 0.05 0.07 0.09 0.11 0.13 0.14
 Сталь с высоким содержанием С 60-90 0.04 0.05 0.06 0.08 0.09 0.10 0.12
 Легированная и закаленная сталь 50-80 0.04 0.04 0.05 0.05 0.06 0.07 0.07
 Стальное литьё 70-90 0.04 0.04 0.05 0.05 0.06 0.07 0.07
M  Нержавеющая сталь 60-90 0.03 0.03 0.04 0.05 0.06 0.06 0.07
S  Сплавы никеля и титана 20-40 0.03 0.03 0.04 0.05 0.06 0.06 0.06
K  Чугун 40-80 0.05 0.05 0.07 0.09 0.11 0.13 0.14
N  Алюминий
 Синтетические материалы, пластики
 Термопластики		 80-150 0.05 0.05 0.07 0.09 0.11 0.13 0.14
50-200 0.10 0.11 0.12 0.14 0.16 0.18 0.20
