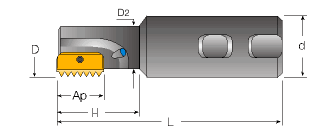

MTSR

MTSR Резьбонарезные концевые фрезы
Обозначение	Ap	D	d	D2	L	H	Тип хво- стовика(4)	Винт	Ключ	Пластина
MTSR 0009 H12	12	9.5	20	7.5	85	14	W	S12	K12	MT12
MTSR 0010 H12(1)	12	9.5	20	7.5	85	16	W
MTSR 0012 F14	14	12	20	8.9	75	20	W	S14	K14	MT14
MTSR 0014 H14	14	14.5	20	11.2	85	25	W
MTSR 0017 H14	14	17	20	13.4	85	30	W
MTSR 0018 H21(2)	21	18	20	14.4	85	30	W	S21	K21	MT21
MTSR 0021 H21	21	21	20	16.5	94	40	W
MTSR 0025 K21(3)	21	25	20		125		W
MTSR 0029 J30	30	29	25	23.0	110	50	W	S30	K30	MT30
MTSR 0031 M30(3)	30	31	25		150		W
MTSR 0038 M30(3)	30	38	32		150		W
MTSR 0048 M40	40	48	40	35.0	153	78	W	S40	K40	MT40

Все концевые фрезы оснащены внутренним отверствием для подвода СОЖ. (1) Пластины для конической резьбы: 12-18 NPT, 12-18 NPTF, 12-19 BSPT. (2) Не применяются со следующими пластинами:     21|3.5 ISO, 21| 8 UN, 21-11 BSPT, 21-11.5 NPT, 21-11.5 NPTF. (3) Для глубокого сверления. (4) С - цилиндрический. W - Weldon.

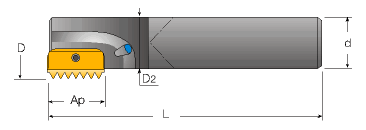

MTSR-C

MTSR-C Фрезы для резьбонарезания с длинным карбидным хвостовиком
Обозначение	Ap	D	d	D2	L	Тип хво- стовика(2)	Винт	Ключ	Пластина	СОЖ
MTSR 0010 K12C(1)	12	9.9	8	8	125	C	S12	K12	MT 12
MTSR 0013 J12C	14	13.2	10	10	150	C	S14	K14	MT 14	+
MTSR 0015 K14C	14	15.2	12	12	175	C	S14	K14	MT 14	+
MTSR 0021 M21C	21	21	16	16	200	C	S21	K21	MT 21	+
MTSR 0027 S30C	30	27	20	20	270	C	S30	K30	MT 30	+

(1) Без отверстия для СОЖ.  Для державок с большим вылетом уменьшайте скорость резания и подачу в диапазоне от 20 до 40%  (в зависимости от заготовки, материала, шага и вылета).  (2) С - цилиндрический. W - Weldon.

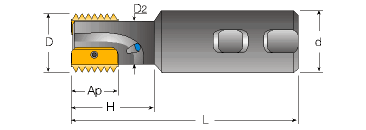

MTSR-multi

MTSR-multi Многопластинные резьбонарезные концевые фрезы
Обозначение	Ap	D	d	D2	L	H	Тип хво- стовика(2)	Число пластин	Резьба	Ключ	Пластина
MTSR 0020 H14-2	14	20	20	16	93	41	W	2	S14	K14	MT 14
MTSR 0030 J21-2	21	30	25	24	108	52	W	2	S21	K21	MT 21
MTSR 0040 L30-2	30	40	32	30	130	70	W	2	S30	K30	MT 30
MTSR 0050 M40-2	40	50	40	38	153	78	W	2	S40	K40	MT 40

Все концевые фрезы снабжены отверстиями для СОЖ.  (2) С - цилиндрический. W - Weldon.

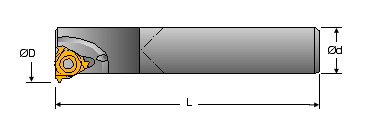

MTSR-С-Single

MTSR-С-Single Резьбонарезные концевые фрезы с однозубой резьбонарезной пластиной и твердосплавным хвостовиком
Обозначение	I	mm	нит/ дюйм	D	d	L	Пластина	Винт	Ключ
MTSR 0005 D06C(1)	06	0.5-1.25	48-20	6.8	5.00	63	06 IR	SR 14-552	T-6/5
MTSR 0006 H08C	08	0.5-1.75	48-14	8.8	6.00	100	08 IR	SR 14-558	T-6/5
MTSR 0010 M11C(2)	11	0.5-2.00	48-11	13.2	10.00	150	01 IR/EL	SR 11	T-8/5

Цилиндрический хвостовик.  (1) Без отверстия для СОЖ.  (2) Для внутренней резьбы используйте внутреннюю правую пластинку.      Для наружной резьбы используйте наружную левую пластинку.

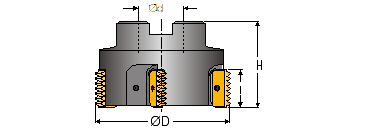

MTSR

MTSR 63-100 мм насадная фреза для резьбы больших размеров
Обозначение	I	D	d	H	Z	Зажимной винт	Ключ	Пластина
MTSR 00063C21-5-22	21	63	22	50	5	S21	K21	MT21..
MTSR 00063C30-4-22	30	63	22	50	4	S30	K30	MT30..
MTSR 00080D30-4-27	30	80	27	54	4	S30	K30	MT30..
MTSR 00100D30-4-32	30	100	32	60	4	S30	K30	MT30..
MTSR 00080D40-4-27	40	80	27	65	4	S40	K40	MT40..
MTSR 0010E40-4-32	40	100	32	70	4	S40	K40	MT40..

Обозначение инструмента
MT	S	R	0063	C	21	-	5	-	22
Резьбо- нарезная фреза	Зажим винтом	Правосто- ронняя	Диаметр резания	код длины	Размер пластин		Z - число пластинок		Диаметр отверстия оправки
