Фрезерование резьбы |
| 1 - 2 - 3 - 4 - 5 - [Возврат] |
|

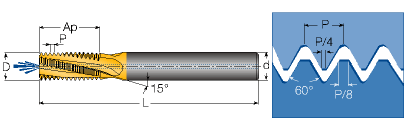

MTECB-UN |
|
|
|
| MTECB-UN Цельные твёрдосплавные концевые фрезы для внутренней резьбы с отверстием для СОЖ | |||||||||||
Обозначение |
Шаг нит/дюйм |
UNC |
UNF |
UNEF |
d мм |
Тип2 хво- стовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTECB 06032C6 32 UN | 32 | 8 | 10 | 12 | 6 | C | 3.2 | 3 | 6.8 | 58 | o |
| MTECB 0605C11 28 UN | 28 | 1/4 | 6 | C | 5.0 | 3 | 11.3 | 58 | o | ||
| MTECB 0606C14 28 UN | 28 | 7/16-1/2 | 6 | C | 6.0 | 3 | 14.1 | 58 | o | ||
| MTECB 08066C14 24 UN | 24 | 5/16 | 8 | C | 6.6 | 3 | 14.3 | 64 | o | ||
| MTECB 0808D21 24 UN | 24 | 3/8-5/8 | 8 | C | 8.0 | 4 | 20.6 | 64 | o | ||
| MTECB 08047C12 20 UN | 20 | 1/4 | 6 | C | 4.7 | 3 | 12.1 | 58 | o | ||
| MTECB 0808C21 20 UN | 20 | 7/16 | 8 | C | 8.0 | 3 | 21.0 | 64 | o | ||
| MTECB 1010D22 20 UN | 20 | 1/2 | 10 | C | 10.0 | 4 | 22.3 | 73 | o | ||
| MTECB 1212E27 20 UN | 20 | 3/4-1 | 12 | C | 12.0 | 5 | 27.3 | 84 | o | ||
| MTECB 06056C14 18 UN | 18 | 5/16 | 6 | C | 5.6 | 3 | 14.8 | 58 | o | ||
| MTECB 12113D26 18 UN | 18 | 9/16-5/8 | 11/8-15/8 | 12 | C | 11.3 | 4 | 26.1 | 84 | o | |
| MTECB 08067C16 16 UN | 16 | 3/8 | 8 | C | 6.7 | 3 | 16.7 | 64 | o | ||
| MTECB 1212D31 16 UN | 16 | 3/4 | 12 | C | 12.0 | 4 | 31.0 | 84 | o | ||
| MTECB 08077C20 14 UN | 14 | 7/16 | 8 | C | 7.7 | 3 | 20.9 | 64 | o | ||
| MTECB 1616E37 14 UN | 14 | 7/8 | 16 | C | 16.0 | 5 | 37.2 | 105 | o | ||
| MTECB 10092C22 13 UN | 13 | 1/2 | 10 | C | 9.2 | 3 | 22.5 | 73 | o | ||
| MTECB 12105C26 12 UN | 12 | 9/16 | 12 | C | 10.5 | 3 | 26.5 | 84 | o | ||
| MTECB 1616E41 12 UN | 12 | 1-11/2 | 16 | C | 16.0 | 5 | 41.3 | 105 | o | ||
| MTECB 12114C28 11 UN | 11 | 5/8 | 12 | C | 11.4 | 3 | 28.9 | 84 | o | ||
| MTECB 16144D34 10 UN | 10 | 3/4 | 16 | C | 14.4 | 4 | 34.3 | 105 | o | ||
| MTECB 1616C39 9 UN | 9 | 7/8 | 16 | C | 16.0 | 3 | 38.1 | 105 | o | ||
|
(1) С отверстием для СОЖ (2) C - цилиндрический. |
|

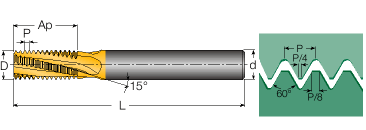

MTEC-UN |
|
|
|
| MTEC-UN Цельные твёрдосплавные концевые фрезы для внутренней резьбы без отверстия для СОЖ | |||||||||||
Обозначение |
Шаг нит/дюйм |
UNC |
UNF |
UNEF |
d мм |
Тип2 хво- стовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTEC 06025C6 40UN | 40 | 5 | 6 | C | 2.5 | 3 | 6.0 | 58 | o | ||
| MTECB 06032C6 32UN | 32 | 8 | 10 | 12 | 6 | C | 3.2 | 3 | 6.8 | 58 | o |
| MTECB 0604C11 28UN | 28 | 1/4 | 6 | C | 4.0 | 3 | 11.3 | 58 | o | ||
| MTECB 0606C14 28UN | 28 | 7/16-1/2 | 6 | C | 6.0 | 3 | 14.1 | 58 | o | ||
| MTECB 0605C14 24UN | 24 | 5/16 | 6 | C | 5.0 | 3 | 14.3 | 58 | o | ||
| MTECB 0807C21 24UN | 24 | 3/8-5/8 | 8 | C | 7.0 | 4 | 20.6 | 64 | o | ||
| MTECB 06045C12 20UN | 20 | 1/4 | 6 | C | 4.5 | 3 | 12.1 | 58 | o | ||
| MTECB 0807C21 20UN | 20 | 7/16-1/2 | 8 | C | 7.0 | 3 | 21.0 | 64 | o | ||
| MTECB 1212E27 20UN | 20 | 3/4-1 | 12 | C | 12.0 | 5 | 27.3 | 84 | o | ||
| MTECB 0605C14 18UN | 18 | 5/16 | 6 | C | 5.0 | 3 | 14.8 | 58 | o | ||
| MTECB 1010D26 18UN | 18 | 9/16-5/8 | 11/8-15/8 | 10 | C | 10.0 | 4 | 26.1 | 73 | o | |
| MTECB 0606C16 16UN | 16 | 3/18 | 6 | C | 6.0 | 3 | 16.7 | 58 | o | ||
| MTECB 1212D31 16UN | 16 | 3/4 | 12 | C | 12.0 | 4 | 31.0 | 84 | o | ||
| MTECB 0807C20 14UN | 14 | 7/16 | 8 | C | 7.0 | 3 | 20.9 | 64 | o | ||
| MTECB 1615E37 14UN | 14 | 7/8 | 16 | C | 15.0 | 5 | 37.2 | 105 | o | ||
| MTECB 0808C22 13UN | 13 | 1/2 | 8 | C | 8.0 | 3 | 22.5 | 64 | o | ||
| MTECB 1010C26 12UN | 12 | 9/16 | 10 | C | 10.0 | 3 | 26.5 | 73 | o | ||
| MTECB 1616E41 12UN | 12 | 1-11/2 | 16 | C | 16.0 | 5 | 41.3 | 105 | o | ||
| MTECB 1010C28 11UN | 11 | 5/8 | 10 | C | 10.0 | 3 | 28.9 | 73 | o | ||
| MTECB 1212C34 10UN | 10 | 3/4 | 12 | C | 12.0 | 3 | 34.3 | 84 | o | ||
| MTECB 1615C38 9UN | 9 | 7/8 | 16 | C | 15.0 | 3 | 38.1 | 105 | o | ||
| MTECB 1616C42 8UN | 8 | 1 | 16 | C | 16.0 | 3 | 42.9 | 105 | o | ||
| MTECB 2020D45 7UN | 7 | 11/8-11/4 | 20 | C | 20.0 | 4 | 45.3 | 105 | o | ||
| (2) C - цилиндрический. |
|

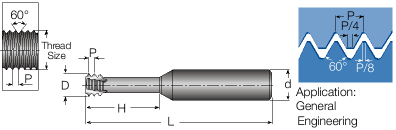

MTECS-UN |
|
|
|
| MTECS-UN Цельные твёрдосплавные концевые фрезы для внутренней резьбы глубиной до 2xD | |||||||||
Обозначение |
Шаг нит/дюйм |
UNC |
UNF |
d мм |
D мм |
z |
H mm |
L mm |
IC908 |
| MTECS 06014C3 72 UN | 72 | - | 1 | 6 | 1.45 | 3 | 3.7 | 58 | o |
| MTECS 06014C3 64 UN | 64 | 1 | 2 | 6 | 1.40 | 3 | 3.8 | 58 | o |
| MTECS 06016C4 56 UN | 56 | 2 | 3 | 6 | 1.65 | 3 | 4.4 | 58 | o |
| MTECS 06019C5 48 UN | 48 | 3 | 4 | 6 | 1.90 | 3 | 5.2 | 58 | o |
| MTECS 06021C6 40 UN | 40 | 4 | - | 6 | 2.10 | 3 | 6.3 | 58 | o |
| MTECS 06024C7 40 UN | 40 | 5 | 6 | 6 | 2.45 | 3 | 7.0 | 58 | o |
| MTECS 06033C9 36 UN | 40 | - | 8 | 6 | 3.30 | 3 | 9.0 | 58 | o |
| MTECS 06025C7 32 UN | 32 | 6 | - | 6 | 2.55 | 3 | 7.1 | 58 | o |
| MTECS 06032C9 32 UN | 32 | 8 | 10 | 6 | 3.20 | 3 | 9.5 | 58 | o |
| MTECS 0605C14 28 UN | 28 | - | 1/4 | 6 | 5.00 | 3 | 14.5 | 58 | o |
| MTECS 06035C10 24 UN | 24 | 10,12 | - | 6 | 3.50 | 3 | 10.6 | 58 | o |
| MTECS 08066C17 24 UN | 24 | - | 5/16 | 8 | 6.60 | 3 | 17.0 | 64 | o |
| MTECS 06047C14 20 UN | 20 | 1/4 | - | 6 | 4.75 | 3 | 14.0 | 58 | o |
| MTECS-UN Цельные твёрдосплавные концевые фрезы для внутренней резьбы глубиной до 3xD | |||||||||
Обозначение |
Шаг нит/дюйм |
UNC |
UNF |
d мм |
D мм |
z |
H mm |
L mm |
IC908 |
| MTECS 06024C9 40 UN | 40 | 5 | 6 | 6 | 2.45 | 3 | 9.6 | 58 | o |
| MTECS 06032C12 32 UN | 32 | 8 | 10 | 6 | 3.20 | 3 | 12.5 | 58 | o |
| MTECS 0605C19 28 UN | 28 | - | 1/4 | 6 | 5.00 | 3 | 19.0 | 58 | o |
| MTECS 08066C24 24 UN | 24 | - | 5/16 | 8 | 6.60 | 3 | 24.0 | 64 | o |
| MTECS 06047C19 20 UN | 20 | 1/4 | - | 6 | 4.75 | 3 | 19.0 | 58 | o |
|

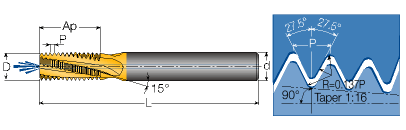

MTECB-BSPT |
|
|
|
| MTECB-BSPT Цельные твёрдосплавные концевые фрезы для внутренней и наружной резьбы с отверстием для СОЖ | |||||||||
Обозначение |
Шаг нит/дюйм |
BSPT |
d мм |
Тип2 хвостовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTECB 08078D14 28 BSPT | 28 | RC1/8 | 8 | C | 7.8 | 4 | 14.1 | 64 | o |
| MTECB 1010D16 19 BSPT | 19 | RC1/4-3/8 | 10 | C | 10.0 | 4 | 16.7 | 73 | o |
| MTECB 1616D26 14 BSPT | 14 | RC1/2-7/8 | 16 | C | 16.0 | 4 | 26.3 | 105 | o |
| MTECB 1616D38 11 BSPT | 14 | RC1-2 | 16 | C | 16.0 | 4 | 28.1 | 105 | o |
|
(1) с отверстием для СОЖ (2) C - цилиндрический. Применение: общее машиностроение, трубная арматура. |
|

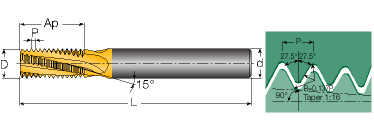

MTEC-BSPT |
|
|
|
| MTEC-BSPT Цельные твёрдосплавные концевые фрезы для внутренней и наружной резьбы без отверстия для СОЖ | |||||||||
Обозначение |
Шаг нит/дюйм |
BSPT |
d мм |
Тип2 хвостовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTEC 0606C9 28 BSPT | 28 | RC 1/8 | 6 | C | 6 | 3 | 9.5 | 58 | o |
| MTEC 0808C14 19 BSPT | 19 | RC 1/4-3/8 | 8 | C | 8 | 3 | 14.0 | 64 | o |
| MTEC 1212D19 14 BSPT | 14 | RC 1/2-7/8 | 12 | C | 12 | 4 | 19.1 | 84 | o |
| MTEC 1616D28 11 BSPT | 14 | RC 1-2 | 16 | C | 16.0 | 4 | 28.9 | 105 | o |
|
(2) C - цилиндрический. Применение: общее машиностроение, трубная арматура. |
|

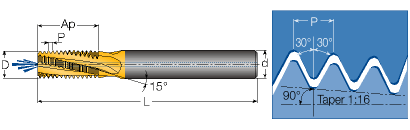

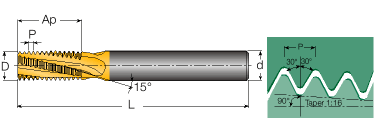

MTECB-NPT |
|
|
|
| MTECB-NPT Цельные твёрдосплавные концевые фрезы для внутренней и наружной резьбы с отверстием для СОЖ | |||||||||
Обозначение |
Шаг нит/дюйм |
BSPT |
d мм |
Тип2 хвостовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTECB 08076C10 27 NPT | 27 | 1/8 | 8 | C | 7.6 | 3 | 10.8 | 64 | o |
| MTECB 1010D16 18 NPT | 18 | 1/4-3/8 | 10 | C | 10.0 | 4 | 16.2 | 73 | o |
| MTECB 1615D22 14 NPT | 14 | 1/2-3/4 | 16 | C | 15.5 | 4 | 22.7 | 105 | o |
| MTECB 2020D29 11.5 NPT | 11.5 | 1-2 | 20 | C | 20.0 | 4 | 29.8 | 105 | o |
|
(1) с отверстием для СОЖ (2) C - цилиндрический. Применение: паровые, газовые и водяные трубы. |
|

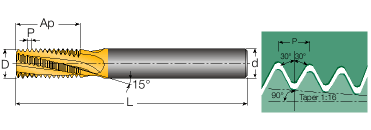

MTEC-NPT |
|
|
|
| MTEC-NPT Цельные твёрдосплавные концевые фрезы для внутренней и наружной резьбы без отверстия для СОЖ | |||||||||
Обозначение |
Шаг нит/дюйм |
BSPT |
d мм |
Тип2 хвостовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTEC 0606C9 27 NPT | 27 | 1/8 | 6 | C | 6 | 3 | 9.9 | 58 | o |
| MTEC 0808C14 18 NPT | 18 | 1/4-3/8 | 8 | C | 8 | 3 | 14.8 | 64 | o |
| MTEC 1212D20 14 NPT | 14 | 1/2-3/4 | 12 | C | 12 | 4 | 20.9 | 84 | o |
| MTEC 1616D27 11.5 NPT | 11.5 | 1-2 | 16 | C | 16.0 | 4 | 27.6 | 105 | o |
| MTEC 2020D39 8 NPT | 8 | >=21/2 | 20 | C | 20.0 | 4 | 39.7 | 105 | o |
|
(2) C - цилиндрический. Применение: паровые, газовые и водяные трубы. |
|

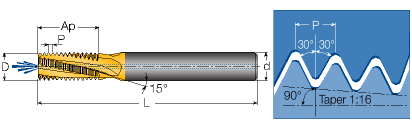

MTECB-NPTF |
|
|
|
| MTECB-NPTF Цельные твёрдосплавные концевые фрезы для внутренней и наружной резьбы с отверстием для СОЖ | |||||||||
Обозначение |
Шаг нит/дюйм |
BSPT |
d мм |
Тип2 хвостовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTECB 08076C10 27 NPTF | 27 | 1/8 | 8 | C | 7.6 | 3 | 10.8 | 64 | o |
| MTECB 1010D16 18 NPTF | 18 | 1/4-3/8 | 10 | C | 10.0 | 4 | 16.2 | 73 | o |
| MTECB 16155D22 14 NPTF | 14 | 1/2-3/4 | 16 | C | 15.5 | 4 | 22.7 | 105 | o |
| MTECB 2020D29 11.5 NPTF | 11.5 | 1-2 | 20 | C | 20.0 | 4 | 29.8 | 105 | o |
|
(1) с отверстием для СОЖ (2) C - цилиндрический. Применение: паровые, газовые и водяные трубы. |
|
MTEC-NPTF |
|
|
|
| MTEC-NPTF Цельные твёрдосплавные концевые фрезы для внутренней и наружной резьбы без отверстия для СОЖ | |||||||||
Обозначение |
Шаг нит/дюйм |
BSPT |
d мм |
Тип2 хвостовика |
D мм |
z |
Ap mm |
L mm |
IC908 |
| MTEC 0606C9 27 NPTF | 27 | 1/8 | 6 | C | 6 | 3 | 9.9 | 58 | o |
| MTEC 0808C14 18 NPTF | 18 | 1/4-3/8 | 8 | C | 8 | 3 | 14.8 | 64 | o |
| MTEC 1212D20 14 NPTF | 14 | 1/2-3/4 | 12 | C | 12 | 4 | 20.9 | 84 | o |
| MTEC 1616D27 11.5 NPTF | 11.5 | 1-2 | 16 | C | 16.0 | 4 | 27.6 | 105 | o |
| MTEC 2020D39 8 NPTF | 8 | >=21/2 | 20 | C | 20 | 4 | 39.7 | 84 | o |
|
(2) C - цилиндрический. Применение: паровые, газовые и водяные трубы. |
