Концевые фрезы |
| 1 - 2 - 3 - 4 - 5 - [Возврат] |
|

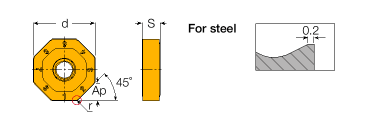

ONMU/ONHU |
|
|
|
|
ONMU/ONHU --------------------------- |
|||||
Обозначение |
d |
r |
S |
Ap |
|
| ONMU 080608-TN | 20.2 | 0.8 | 6 | 5.5 | |
|

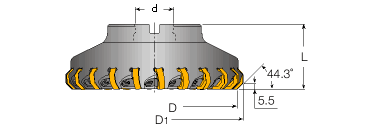

F45WG |
|
|
|
|
F45WG Diameter Range 80-250 mm |
||||||||
Обозначение |
D |
D1 |
Z |
H |
d |
Arbor style |
kg |
Inserts |
| F45WG D00-10-27-FX-R08 | 80 | 92 | 10 | 50 | 27 | B | 1.40 |
ONMU 080608TN-MM ONHU 080608TN-MM |
|

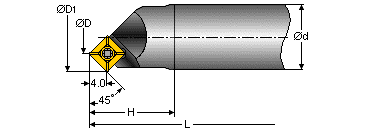

E45X |
|
|
|
|
E45X Диаметр 6-8 мм |
|||||||
Обозначение |
D |
Z |
H |
D1 |
L |
Тип/d |
Пластины |
| E45X D06-C12-06 | 6 | 1 | 20 | 14.1 | 70 | C12 |
SOMT 06 XOMT 06 QOMT 06 |
| E45X D06-W12-06 | 6 | 1 | 20 | 14.1 | 70 | W12 | |
| E45X D08-C16-06 | 8 | 1 | 20 | 16.1 | 80 | C16 | |
| E45X D08-W16-06 | 8 | 1 | 20 | 16.1 | 80 | W16 | |
|

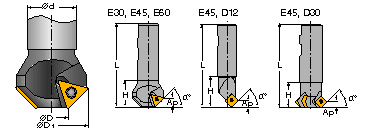

E30, E45, E60 |
|
|
|
|
E30, E45, E60 Диаметр 12-30 мм |
|||||||||
Обозначение |
D |
D1 |
a° |
Z |
Ap |
L |
H |
Тип/d |
Пластины |
| E30 D16-W25 | 16 | 40.9 | 30 | 3 | 7.1 | 100 | 31 | W25 | TPMT 16 |
| E45 D12-W20 | 12 | 23.2 | 45 | 1 | 5.6 | 100 | 30 | W20 | SDMT 09 |
| E45 D16-W25 | 16 | 35.9 | 45 | 2 | 9.7 | 113 | 33 | W25 | TPMT 16 |
| E45 D30-W25 | 30 | 45.6 | 45 | 3 | 7.8 | 110 | 35 | W25 | SCMT/W 12 |
| E45 D30-W32 | 30 | 45.6 | 45 | 3 | 7.8 | 115 | 35 | W32 | SCMT/W 12 |
| E60 D25-W25 | 25 | 39.4 | 60 | 2 | 12.3 | 100 | 35.7 | W25 | TPMT 16 |
