Сменные цельные твердосплавные фрезерные головки
1 - 2 - 3 - 4 - [Возврат]

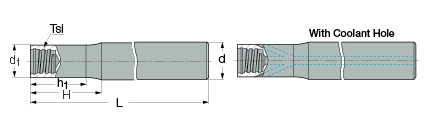

MM (T)S-A...
MM (T)S-A... Цилиндрические хвостовики

 Обозначение
Ts
d
d1
h1
H
L		 Материал
хвостовика		 Тип
хвостовика
 MM S-A-L055-W12-T05(1) T05 12 7.6 - 3.8 55 S Weldon
 MM S-A-L060-C08-T05 T05 8 7.6 12.8 15 60 S Цилиндрический
 MM S-A-L070-C08-T05-W T05 8 7.6 19.4 20 70 W
 MM TS-A-L070-C08-T05(2) T05 8 8.0 - - 70 S
 MM S-A-L070-C08-T05-C T05 8 7.6 19.0 20 70 C
 MM S-A-L090-C08-T05-C T05 8 7.6 39.0 40 90 C
 MM S-A-L090-C08-T05-W T05 8 7.6 39.4 40 90 W
 MM S-A-L110-C08-T05-C T05 8 7.6 59.0 60 110 C
 MM S-A-L110-C08-T05-W T05 8 7.6 59.4 60 110 W
 MM S-A-L065-W16-T06(1) T06 16 9.6 - 6 65 S Weldon
 MM S-A-L070-C10-T06-C T06 10 9.6 18.5 20 70 C Цилиндрический
 MM S-A-L075-C10-T06 T06 10 9.6 17.7 20 75 S
 MM TS-A-L080-C10-T06(2) T06 10 10.0 - - 80 S
 MM S-A-L90-C10-T06-W T06 10 9.6 17.7 20 90 W
 MM S-A-L090-C10-T06-C T06 10 9.6 38.5 40 90 C
 MM S-A-L110-C10-T06-C T06 10 9.6 58.5 60 110 C
 MM S-A-L150-C10-T06-C T06 10 9.6 98.5 100 150 C
 MM S-A-L065-W16-T08(1) T08 16 11.5 - 4 65 S Weldon
 MM S-A-L070-C12-T08-C T08 12 11.5 17.0 20 70 C Цилиндрический
 MM S-A-L090-C12-T08 T08 12 11.5 13.6 16 90 S
 MM TS-A-L090-C12-T08(2) T08 12 12.0 - - 90 S
 MM S-A-L110-C12-T08-W T08 12 11.5 17.0 20 110 W
 MM S-A-L090-C12-T08-C T08 12 11.5 37.0 40 90 C
 MM S-A-L110-C12-T08-C T08 12 11.5 57.0 60 110 C
 MM S-A-L130-C12-T08-C T08 12 11.5 77.0 80 130 C
 MM S-A-L070-W20-T10(1) T10 20 15.2 - 4 70 S Weldon
 MM S-A-L090-C16-T10-C T10 16 15.2 38.0 40 90 C Цилиндрический
 MM S-A-L100-C16-T10 T10 16 15.2 18.0 20 100 S
 MM TS-A-L100-C16-T10(2) T10 16 16.0 - - 100 S
 MM S-A-L110-C16-T10-C T10 16 15.2 58.0 60 110 C
 MM S-A-L130-C16-T10-C T10 16 15.2 78.0 80 130 C
 MM S-A-L150-C16-T10-C T10 16 15.2 98.0 100 150 C
 MM S-A-L075-W25-T12(1) T12 25 18.3 - 6 75 S Weldon
 MM S-A-L090-C20-T12-C T12 20 18.3 37.0 40 90 C Цилиндрический
 MM S-A-L120-C20-T12 T12 20 18.3 20.5 25 120 S
 MM S-A-L130-C20-T12-C T12 20 18.3 77.0 80 130 C
 MM S-A-L200-C20-T12-C T12 20 18.3 117.0 120 200 C
 (1) Укороченная конструкция для шпоночных пазов;
 (2) Для фрезерных головок типа MM TS и мелких работ;.
      Не смазывать резьбовое соединение.		  S - сталь;
 C - твердый сплав;
 W - вольфрам;

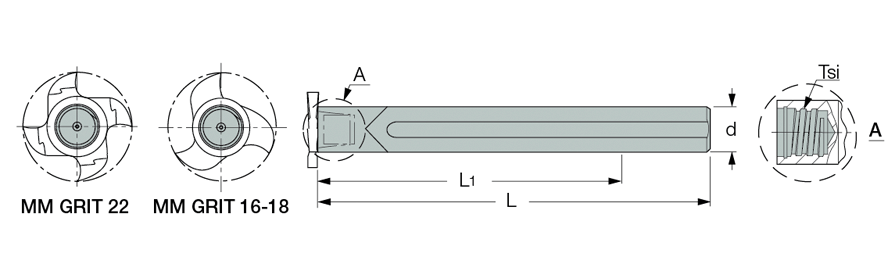

MM GRT...
MM GRT... Цилиндрический хвостовик

 Обозначение
Ts
d
L12
L		 Материал
хвостовика		 Пластина
 MM GRT 095-T06 T06 9.52 64 80 C MM GRIT 16-18
 MM GRT 100-T06 T06 10.0 80 100 C MM GRIT 16-18
 MM GRT 120C-T08(3) T08 12.0 78 100 C MM GRIT 22
 MM GRT 127C-T08(3) T08 12.7 96 120 C MM GRIT 22
 (2) Максимальный вылет при использовании пазовых фрез;
 (3) Внутренняя подача СОЖ;
      Не смазывать резьбовое соединение.		  S - сталь;
 C - твердый сплав;
 W - вольфрам;
      Каждая отрезная головка поставляется с зажимным ключом MM EGR.
      Ключи для других головок необходимо заказывать отдельно.
      Хвостовики MM GRT... в основном работают с отрезными головками MM GRIT...
      При установке головок других типов не превышайте максимальной глубины
      резания для конкретной головки. Так как диаметр хвостовика уменьшается,
      хвостовик может касаться стенки обрабатываемой заготовки.

      Для пазовых фрезерных головок используйте твердосплавные хвостовики там,
      где при обработке необходима высокая жёсткость и точность.

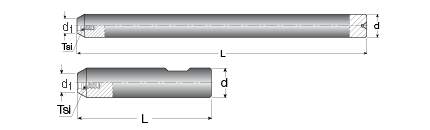

MM S-A...-B
MM S-A...-B Удлиннённые цилиндрические хвостовики

 Обозначение
Ts
d
d1
L		 Материал
хвостовика		 Тип
хвостовика
 MM S-A-L150-C12-T05-B T05 12 7.6 150 S Цилиндрический
 MM S-A-L200-C12-T06-B T06 16 9.6 200 S
 MM S-A-L250-C20-T08-B T08 20 11.5 250 S
 MM S-A-L250-C20-T10-B T10 25 15.2 250 S

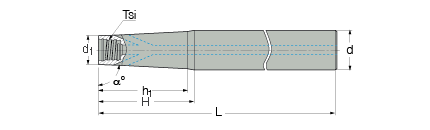

MM S-B/D
MM S-B/D Цилиндрические хвостовики с конической шейкой

 Обозначение
Ts
α°
d
d1
h1
H
L		 Материал
хвостовика		 Тип
хвостовика
 MM S-B-L080-C12-T05 T05 85 12 7.6 - 25.0 80 S Цилиндрический
 MM S-D-L100-C12-T05 T05 89 12 7.6 31.0 35.0 100 S
 MM S-D-L110-C12-T05-C T05 89 12 7.6 58.0 60.0 110 C
 MM S-D-L130-C12-T05-C T05 89 12 7.6 79.0 80.0 130 C
 MM S-D-L150-C16-T05-C T05 89 16 7.6 96.0 100.0 150 C
 MM S-B-L125-C16-T06 T06 85 16 9.6 31.6 34.0 125 S Цилиндрический
 MM S-B-L140-C20-T06-W T06 85 20 9.6 - 60.0 140 W
 MM S-D-L160-C16-T06 T06 89 16 9.6 45.0 55.0 160 S
 MM S-D-L170-C16-T06-W T06 89 16 9.6 45.0 55.0 170 W
 MM S-D-L150-C16-T06-C T06 89 16 9.6 98.0 100.0 150 C
 MM S-D-L170-C16-T06-C T06 89 16 9.6 119.0 120.0 170 C
 MM S-B-L140-C16-T08 T08 85 16 11.5 19.3 22.0 140 S Цилиндрический
 MM S-D-L170-C20-T08 T08 89 20 11.5 68.6 80.0 170 S
 MM S-D-L170-C20-T08-W T08 89 20 11.5 68.6 80.0 170 W
 MM S-D-L130-C16-T08-C T08 89 16 11.5 78.8 80.0 130 C
 MM S-D-L150-C16-T08-C T08 89 16 11.5 - 100.0 150 C
 MM S-D-L170-C20-T08-C T08 89 20 11.5 117.0 120.0 170 C
 MM S-B-L140-C20-T10 T10 85 20 15.2 - 27.5 140 S Цилиндрический
 MM S-B-L170-C25-T10 T10 85 25 15.2 - 56.0 170 S
 MM S-D-L190-C20-T10 T10 89 20 15.2 73.0 80.0 190 S
 MM S-D-L150-C20-T10-C T10 89 20 15.2 - 100.0 150 C
 MM S-D-L170-C20-T10-C T10 89 20 15.2 - 120.0 170 C
 MM S-D-L190-C20-T10-C T10 89 20 15.2 - 140.0 190 C
 MM S-D-L210-C20-T10-C T10 89 20 15.2 - 160.0 210 C
 MM S-B-L160-C25-T12 T12 85 25 18.3 - 40.0 160 S Цилиндрический
 MM S-D-L180-C25-T12-C T12 89 25 18.3 - 120.0 180 C
 MM S-B-L190-C32-T12 T12 85 32 18.3 - 80.0 190 S
 MM S-D-L210-C25-T12 T12 89 25 18.3 91.0 100.0 210 S
 MM S-D-L250-C25-T12-C T12 89 25 18.3 - 140.0 250 C
      Не смазывать резьбовое соединение.  S - сталь;
 C - твердый сплав;
 W - вольфрам;

MM S-A-W-H
MM S-A-W-H Цилиндрические хвостовики с отверстиями для подвода СОЖ,
изготовленные из тяжёлого виброгасящего материала

 Обозначение
α°
Ts
d
d1
h1
H
L		 Материал
хвостовика		 Тип
хвостовика
 MM S-A-L070-C08-T05-W* 90 T05 8 7.6 19.4 20 70 W Цилиндрический
 MM S-A-L070-C10-T06-W-H T06 10 9.6 19.4 20 70
 MM S-A-L070-C12-T08-W-H T08 12 11.5 19.14 20 70
 MM S-A-L070-C16-T10-W-H T10 16 15.2 18.64 20 70
 MM S-A-L090-C08-T05-W* T05 8 7.6 39.4 40 90
 MM S-A-L090-C10-T06-W-H T06 10 9.6 39.4 40 90
 MM S-A-L090-C12-T08-W-H T08 12 11.5 39.14 40 90
 MM S-A-L090-C16-T10-W-H T10 16 15.2 36.64 40 90
 MM S-A-L090-C20-T12-W-H T12 20 18.3 37.21 40 90
 MM S-A-L110-C08-T05-W* T05 8 7.6 59.4 60 110
 MM S-A-L110-C10-T06-W-H T06 10 9.6 59.4 60 110
 MM S-A-L110-C12-T08-W-H T08 12 11.5 59.14 60 110
 MM S-A-L110-C16-T10-W-H T10 16 15.2 58.64 60 110
 MM S-A-L130-C12-T08-W-H T08 12 11.5 79.14 80 130
 MM S-A-L130-C16-T10-W-H T10 16 15.2 78.64 80 130
 MM S-A-L130-C20-T12-W-H T12 20 18.3 77.21 80 130
 MM S-A-L150-C16-T10-W-H T10 16 15.2 98.64 100 150
 MM S-A-L200-C20-T12-W-H T12 20 18.3 117.21 120 200
      * Без отверстий для СОЖ.  S - сталь;
 C - твердый сплав;
 W - вольфрам;

MM S-D-W-H
MM S-D-W-H Хвостовики с конической шейкой и отверстиями для подвода СОЖ,
изготовленные из тяжёлого виброгасящего материала

 Обозначение
α°
Ts
d
d1
h1
H
L		 Материал
хвостовика		 Тип
хвостовика
 MM S-D-L110-C12-T05-W-H 89 T05 12 7.6 56.48 60 110 W Цилиндрический
 MM S-D-L110-C12-T06-W-H T06 12 9.6 59.47 60 110
 MM S-D-L130-C12-T05-W-H T05 12 7.6 77.3 80 130
 MM S-D-L130-C16-T06-W-H T06 16 9.6 74.3 80 130
 MM S-D-L130-C16-T08-W-H T08 16 11.5 77.22 80 130
 MM S-D-L150-C16-T06-W-H T06 16 9.6 94.83 100 150
 MM S-D-L150-C16-T08-W-H T08 16 11.5 ---- 100 150
 MM S-D-L150-C20-T10-W-H T10 20 15.2 ---- 100 150
 MM S-D-L170-C16-T06-W-H T06 16 9.6 116.55 120 170
 MM S-D-L170-C20-T08-W-H T08 20 11.5 113.18 120 170
 MM S-D-L170-C20-T10-W-H T10 20 15.2 ---- 120 170
 MM S-D-L180-C25-T12-W-H T12 25 18.3 115.72 120 180
 MM S-D-L190-C20-T10-W-H T10 20 15.2 ---- 140 190
 MM S-D-L200-C25-T12-W-H T12 25 18.3 ---- 150 200
 MM S-D-L210-C20-T10-W-H T10 20 15.2 ---- 160 210
 MM S-D-L250-C25-T12-W-H T12 25 18.3 ---- 140 250
 MM S-D-L250-C25-160T12-W-H T12 25 18.3 ---- 160 250
      Не смазывать резьбовое соединение.  S - сталь;
 C - твердый сплав;
 W - вольфрам;

MM CAB
MM CAB Переходники MULTI-MASTER/FLEXFIT

 Обозначение
Ts
L
d1
d2
M
K(1)
 MM CAB T06M6-16/.63 T06 16 9.3 9.7 M6 8
 MM CAB T06M8-16/.63 T06 16 9.6 13.0 M8 11
 MM CAB T06M8-25/1.0 T06 25 9.3 13.0 M8 11
 MM CAB T06M10-25/1.0 T06 25 9.6 18.0 M10 11
 MM CAB T08M8-16/.63 T08 16 11.7 13.0 M8 11
 MM CAB T08M8-25/1.0 T08 25 11.7 13.0 M8 11
 MM CAB T08M10-20/.75 T08 20 11.7 18.0 M10 13
 MM CAB T08M10-25/1.0 T08 25 11.7 18.0 M10 11
 MM CAB T08M12-20/.75 T08 20 11.7 21.0 M12 13
 MM CAB T08M12-25/1.0 T08 25 11.7 21.0 M12 13
 (1) Размер под ключ, ключ не поставляется.
 Не смазывать резьбовое соединение.

MM S-ER-H
MM S-ER-H Хвостовики для зажима в цанговом патроне ER32

 Обозначение
Ts
α°
d
d1
h1
H
L
 MM S-A-H025-ER32-T06 T06 - 9.6 10 18 25 65
 MM S-B-H025-ER32-T06 T06 5 9.6 13.5 22.3 25 65
 MM S-B-H050-ER32-T06 T06 5 9.6 17.9 47.3 50 90
 MM S-B-H075-ER32-T06 T06 5 9.6 22.6 74.1 75 115
 MM S-D-H050-ER32-T06 T06 1 9.6 11.2 45 50 90
